ANFIM

Страница ANFIM в разделе схем кофемолок нужна для точного поиска узлов и запчастей при ремонте, обслуживании или восстановлении оборудования. Для кофемолки особенно рискованно выбирать компонент только по фотографии: похожие жернова, пусковые элементы, кнопки, детали дозирования или бункера могут иметь другие размеры и крепления. Деталировка связывает запчасть с конкретным местом в конструкции и показывает соседние элементы. Надёжный подбор начинается с модели и ревизии кофемолки, затем — с позиции на схеме, и только после этого стоит сопоставлять маркировку, размеры, электрические параметры и фактическую конфигурацию снятой детали.

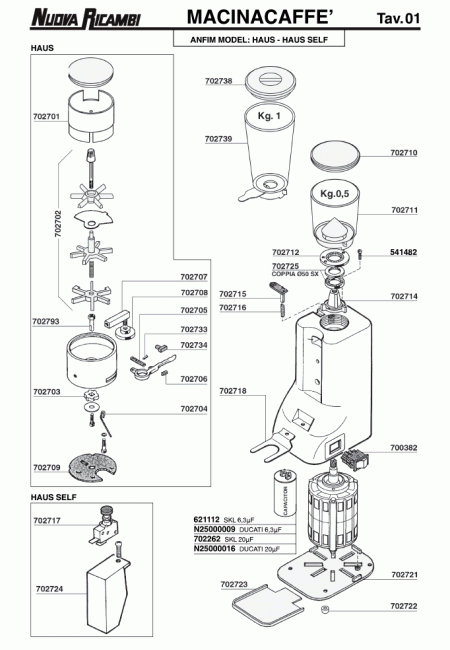

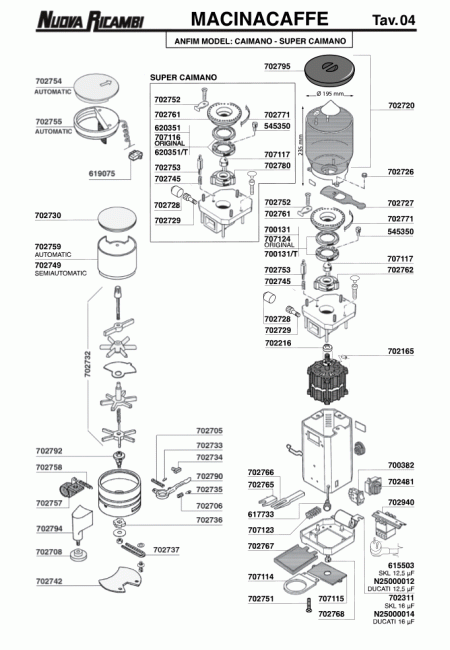

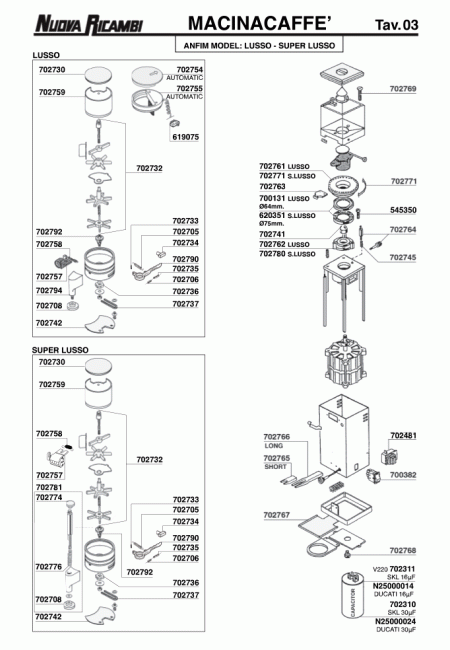

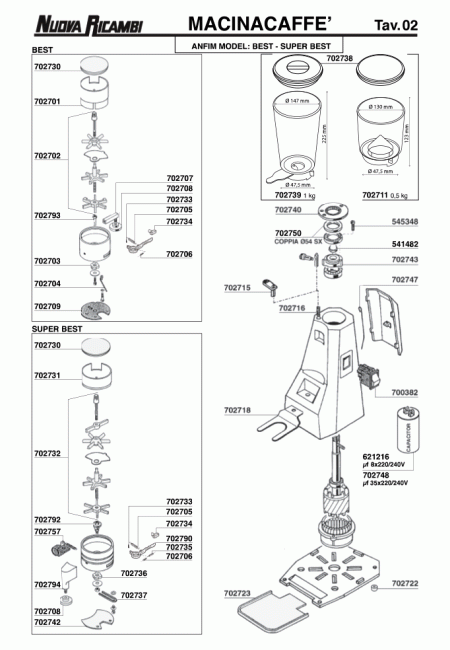

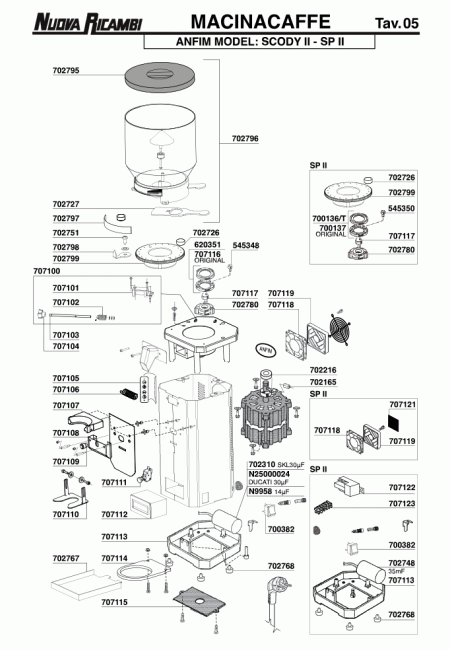

Как читать схему кофемолки ANFIM

Начинайте с шильдика или другой достоверной маркировки оборудования. Затем найдите нужную модель в деталировке и разделите конструкцию на функциональные зоны: бункер и подачу зерна, регулировку помола, жерновой узел, двигатель, дозирование или выход молотого кофе, органы управления и корпус. Если нужно вернуться к общему списку производителей, используйте схемы кофемолок. Такой подход надёжнее поиска по одному названию запчасти, потому что показывает её связь с соседними компонентами и помогает понять, какие детали следует осмотреть одновременно.

От регулировки помола до камеры жерновов

Для ANFIM при диагностике полезно проследить механическую цепочку от регулировки до фактического прохождения зерна. Если настройка изменилась, появилось трение или помол стал нестабильным, проверяют не только жернова, но и чистоту камеры, фиксацию регулировочных деталей и отсутствие посторонних предметов. После разборки важно вернуть элементы регулировки в правильном порядке и не затягивать крепления без понимания их функции. Схема показывает, какие проставки, держатели и фиксаторы относятся к этому узлу, а какие являются частью соседней секции.

Жернова: износ и точная геометрия

Жернова — один из ключевых механических узлов, однако подбирать их только по внешней форме нельзя. Имеют значение диаметр, посадка, расположение крепёжных отверстий, направление работы и соответствие конкретной модели. На износ могут указывать снижение производительности, повышенный нагрев, нестабильный результат или необходимость заметно менять привычную настройку, но эти признаки стоит оценивать вместе с чистотой камеры помола и состоянием тракта. Для отдельного поиска режущих элементов предусмотрена категория жерновов и ножей для кофемолок, а окончательную совместимость нужно подтверждать по модели и размерам, а не только по фотографии.

Двигатель и электрическая часть

Если мотор не запускается, останавливается под нагрузкой или работает нестабильно, это ещё не доказывает неисправность самого двигателя. Причина может быть в питании, выключателе, пусковом компоненте, защите, проводке или механическом заклинивании. Перед любыми измерениями кофемолку отключают от сети, а электрическую часть должен проверять специалист, понимающий риски. Схема помогает увидеть состав узла и не перепутать соединения при обратной сборке. Некоторые распространённые позиции могут встречаться среди универсальных запчастей, но совпадать должны все значимые параметры, а не только внешний вид корпуса.

Бункер, дозирование и механика подачи

Нестабильная подача зерна или молотого кофе часто связана не с одной крупной деталью, а с сочетанием загрязнения, износа, неправильной сборки или повреждения небольшого элемента. Во время разборки полезно фотографировать порядок шайб, пружин, фиксаторов и регулировочных деталей. Если непонятно, как закреплена пластиковая или резьбовая часть, не стоит снимать её силой. В разделе кофемолок оборудование представлено как товарная группа, а страница со схемой решает другую задачу — помогает технически разобрать конструкцию и подобрать компонент к конкретному месту.

Как не перепутать ревизии и похожие компоненты

Для ANFIM не следует автоматически переносить опыт с другой кофемолки, даже если общая конструкция кажется знакомой. Производитель может менять крепления, проводку, выключатели, геометрию регулировки или отдельные корпусные детали, и на общем фото это бывает незаметно. Поэтому вместе с позицией на схеме сверяйте маркировку снятого элемента, размеры, расположение отверстий и тип подключения. Для навигации по соседним брендам можно открыть страницу COMPAK, однако компоненты разных производителей нельзя считать взаимозаменяемыми без прямого подтверждения совместимости.

Для ANFIM полезно вести простую историю обслуживания: даты очистки камеры, замены жерновов, электрических компонентов или элементов дозирования. Это помогает отличить постепенный естественный износ от внезапной неисправности. Если после недавнего вмешательства появился шум, изменился ход регулировки или производительность, сначала стоит проверить правильность сборки и положение деталей, а не сразу заказывать следующий компонент. Дополнительно сверяйте все изменения с фактическим состоянием оборудования: старые фотографии, сервисные записи и маркировки часто помогают обнаружить несоответствие ещё до полной сборки и возвращения кофейного оборудования в ежедневную работу.

После сборки жернового или моторного узла проведите короткий тест без большого количества зерна. Убедитесь, что механизм вращается без трения, регулировка движется предсказуемо, а внутри не осталось посторонних предметов или инструмента. Затем можно перейти к небольшой тестовой порции и оценить звук, нагрев и стабильность работы. Такая последовательность безопаснее, чем сразу нагружать кофемолку в обычном режиме. Дополнительно сверяйте все изменения с фактическим состоянием оборудования: старые фотографии, сервисные записи и маркировки часто помогают обнаружить несоответствие ещё до полной сборки и возвращения кофейного оборудования в ежедневную работу.

Практический порядок подбора запчасти

До заказа зафиксируйте модель кофемолки, сфотографируйте шильдик и неисправный узел, найдите позицию на схеме и сохраните доступный код. Если деталь уже снята, измерьте критические размеры и отдельно сфотографируйте крепления, разъёмы и маркировку. После установки сначала проверьте работу без лишней нагрузки: не появились ли трение, посторонний шум, перегрев или нестабильный запуск. Только после этого оборудование стоит возвращать в обычный режим. Такой алгоритм надёжнее подбора «на глаз» и помогает отличить дефект запчасти от ошибки сборки, регулировки или неисправности соседнего узла.
