ASTORIA/CMA

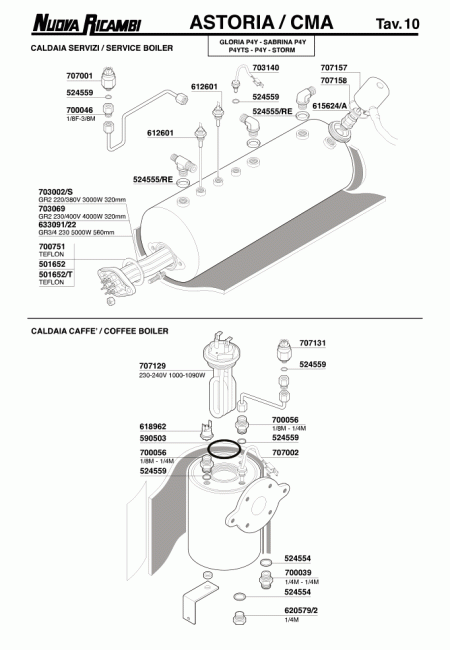

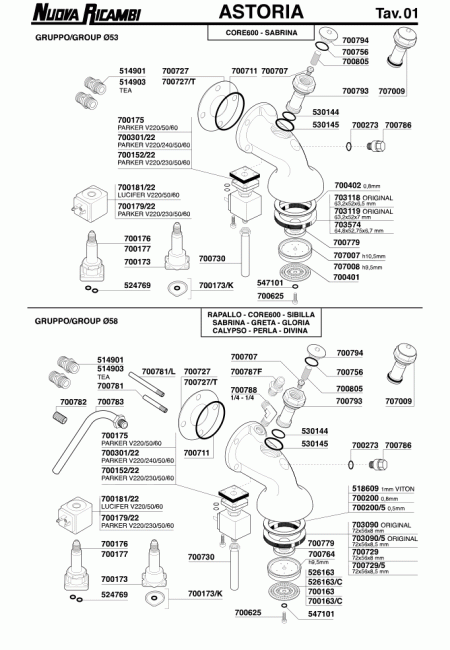

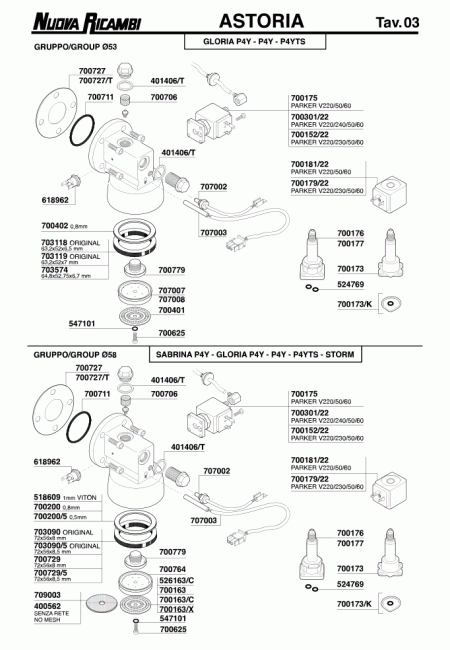

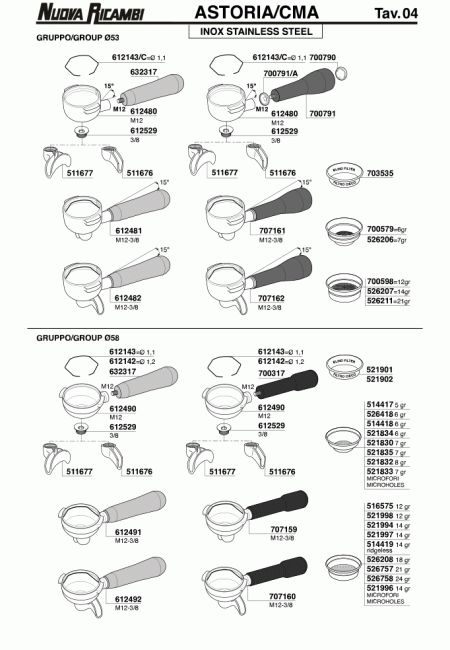

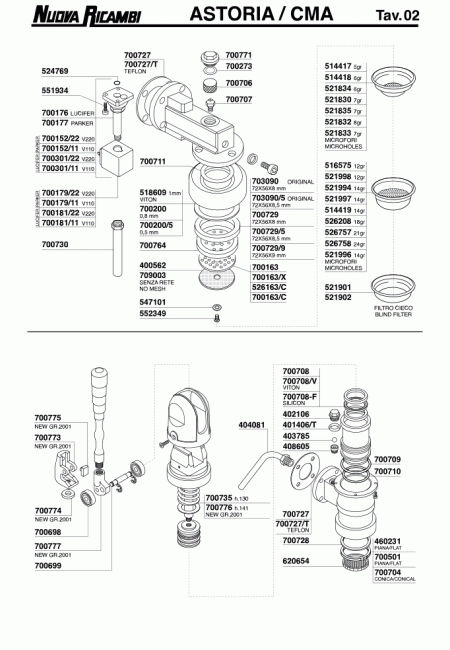

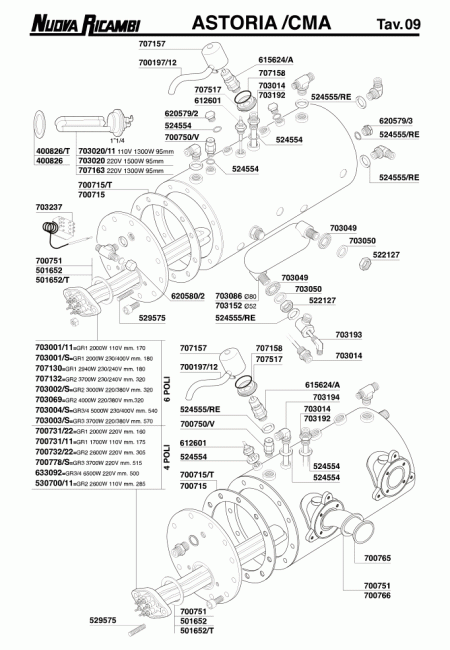

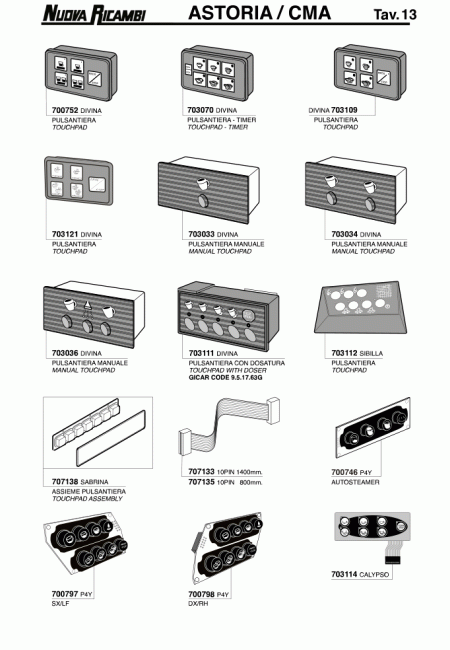

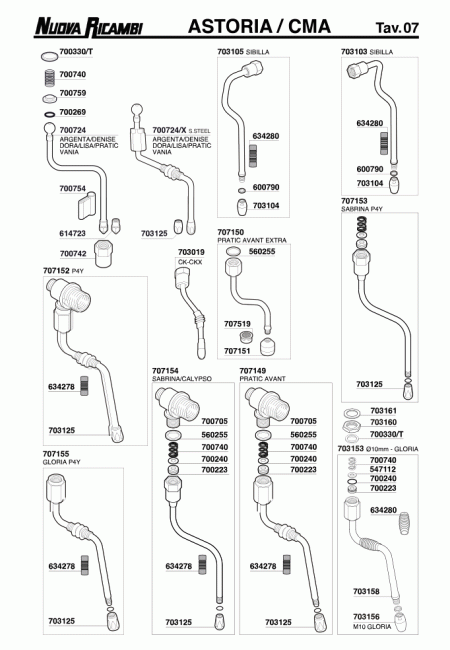

Раздел ASTORIA/CMA в спецификациях предназначен для работы со схемами и деталировками кофемашин этого бренда. Его главная ценность не в том, чтобы показать отдельную деталь, а в том, чтобы помочь связать компонент с конкретным узлом машины, позицией на схеме и версией оборудования. При ремонте это особенно важно: одна серия может иметь несколько исполнений, а внешне похожие клапаны, нагреватели, платы или элементы группы не всегда взаимозаменяемы. Поэтому правильный порядок работы выглядит так: сначала модель и ревизия, затем схема, далее позиция и код, и только после этого подбор запчасти.

Как начать поиск для ASTORIA/CMA

Перед просмотром деталировки найдите полное обозначение модели ASTORIA/CMA на шильдике и зафиксируйте все, что может указывать на версию машины. Полезно сделать фото шильдика, общего вида аппарата и проблемного узла. После этого откройте общий раздел схем кофемашин и сопоставьте структуру нужной модели. Не стоит выбирать схему только по похожему названию или дизайну корпуса. Если машина уже частично разобрана, перед дальнейшей работой сфотографируйте подключение трубок и проводов, чтобы не потерять исходную конфигурацию.

От узла к позиции на деталировке

На взрыв-схеме удобнее двигаться от функции к конкретной детали. Сначала определите, где возникла проблема: в заварочной группе, гидравлическом контуре, бойлере, паровой системе, управлении, электрике или корпусном узле. Затем проследите соседние компоненты и найдите номер позиции. Сам номер еще не гарантирует совместимость, но резко сужает поиск. Если видно несколько вариантов исполнения, сравните их с реальной машиной по форме, подключению и маркировке. Такой подход надежнее, чем поиск по общему запросу вроде «клапан ASTORIA/CMA» без уточнения модели.

Как сверять код и физическую деталь

После определения позиции нужно сопоставить код со старой деталью, если она доступна. Сохраните все надписи, номера, обозначение напряжения, резьбу и другие параметры до очистки компонента. В категории запчастей для кофемашин уже можно искать подтвержденный код или функционально соответствующую позицию. Если кода нет, сравнивайте размеры, количество контактов, тип соединений и посадку. Не следует заказывать электрический или гидравлический компонент только потому, что он визуально похож: скрытые параметры часто определяют реальную совместимость.

Ревизии, изменения конструкции и совместимость

Для оборудования ASTORIA/CMA важно учитывать, что в пределах одной серии конструкция могла меняться в ходе производства. Это касается плат, клапанов, датчиков, нагревательных элементов, уплотнений, трубок и способов крепления. Если схема содержит примечания по версиям, серийным диапазонам или альтернативным позициям, их нужно учитывать обязательно. При отсутствии такой информации решающим становится сравнение с реальной деталью и машиной. Для стандартного крепежа, уплотнений или мелкой фурнитуры иногда полезен раздел универсальных запчастей, но только после точной проверки размера и назначения.

Как использовать схему при диагностике

Схема полезна не только после того, как неисправная деталь уже найдена. Она помогает увидеть логику системы и последовательно проверить возможные причины. При утечке можно проследить водяной контур от источника до места проявления, при проблемах с нагревом — связь между нагревателем, датчиками и управлением, а при нестабильной работе группы — соседние клапаны и уплотнения. Это не заменяет измерения и сервисную диагностику, но уменьшает хаотичную замену деталей. Перед любой разборкой необходимо безопасно снять давление, учесть высокую температуру и отключить электропитание.

Когда нужна дополнительная ремонтная информация

Если деталировка ASTORIA/CMA показывает состав узла, но не объясняет процедуру проверки или разборки, дополнительно стоит посмотреть инструкции, схемы и ремонтные материалы. Важно использовать информацию, соответствующую именно вашей модели и версии. Не переносите электрические подключения, настройки или порядок сборки с другого аппарата только из-за внешнего сходства. Если проблема касается не кофемашины, а мельницы, отдельно существует раздел запчастей для кофемолок, где действует собственная логика узлов и спецификаций.

Практический порядок подбора запчасти

Для ASTORIA/CMA удобно придерживаться одного и того же алгоритма: зафиксировать точную модель, определить функциональный узел, найти соответствующую деталировку, сверить позицию, получить код или набор параметров, сравнить со старой деталью и только после этого переходить к товару. Если на любом этапе появляется противоречие, лучше вернуться на шаг назад, а не подгонять компонент под ожидаемый результат. Такая последовательность особенно полезна для машин после предыдущих ремонтов, где могли быть установлены нештатные или уже замененные детали. Она делает подбор контролируемым и уменьшает риск повторной разборки.

Перед заказом для ASTORIA/CMA полезно выполнить контрольную сверку уже после того, как код найден. Сопоставьте его с маркировкой на старой детали, проверьте геометрию подключений и обратите внимание на соседние элементы на схеме. Если, например, компонент устанавливается через отдельный фитинг, прокладку или кронштейн, состояние этих деталей тоже может влиять на результат ремонта. Иногда причина повторной неисправности находится не в новом основном компоненте, а в изношенном уплотнении, неправильной посадке или механическом перекосе соседнего элемента.

После сборки не спешите сразу возвращать все панели на место, если сервисная процедура допускает контрольный осмотр. Сначала проверяют отсутствие протечек, корректность подключений и нормальное поведение узла в рамках безопасной процедуры запуска. Для электрических деталей дополнительно важно убедиться, что провода возвращены на свои места и не соприкасаются с горячими или движущимися частями. Такой финальный контроль помогает обнаружить ошибку монтажа до того, как она приведет к повторной разборке машины или повреждению нового компонента.

Для ASTORIA/CMA стоит сохранять подтвержденный код вместе с фотографией старой детали и фрагментом схемы. Это создает собственную историю обслуживания и упрощает повторный ремонт того же узла. Если в дальнейшем машина получит другую ревизию компонента, старая запись поможет увидеть различия и не принять новое исполнение за случайное несоответствие.
