BRASILIA

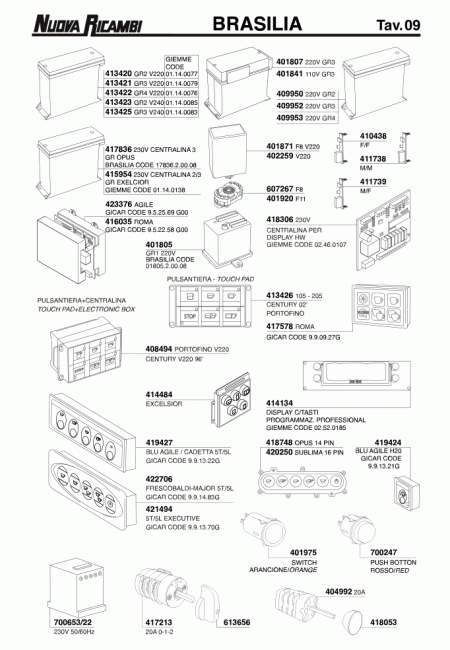

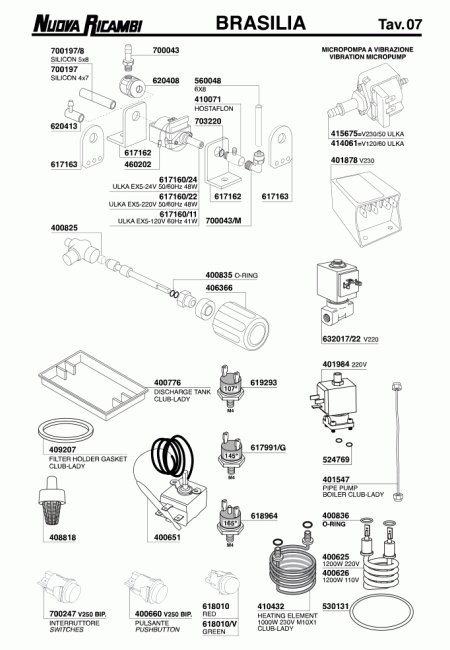

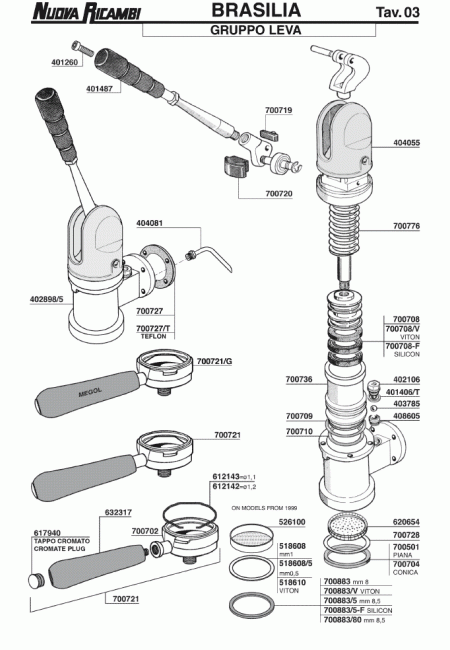

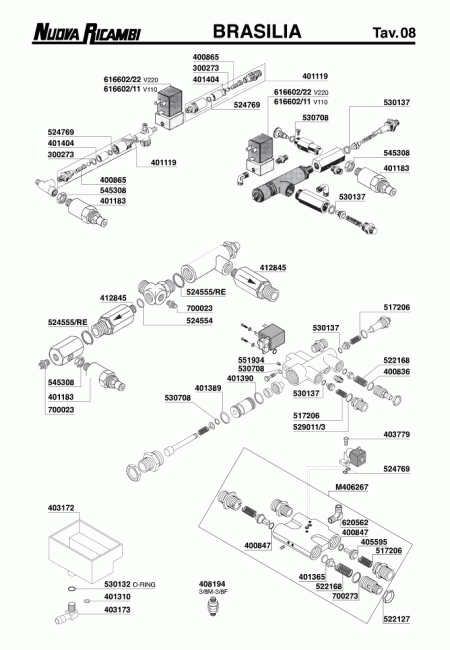

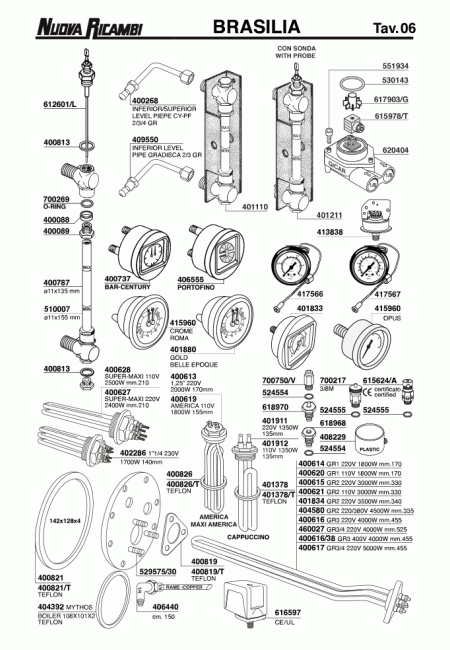

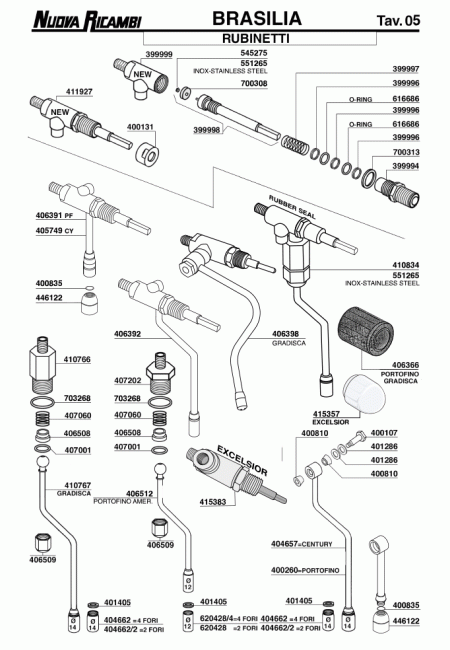

Раздел BRASILIA со схемами кофемашин нужен в тех случаях, когда запчасть важно подобрать не по внешнему сходству, а по конкретному узлу и позиции в конструкции. В профессиональной кофемашине рядом могут работать детали одинакового назначения, но с разными присоединениями, геометрией, электрическими параметрами или исполнением для определенной ревизии. Поэтому схема помогает пройти логичный путь от модели оборудования к номеру позиции, а уже затем проверить код и фактическую деталь. Это особенно полезно при обслуживании машин, история ремонтов которых неизвестна или сохранилась частично.

Как пользоваться схемой BRASILIA при подборе

Начинать стоит с точной идентификации кофемашины: названия модели, исполнения, количества групп, примерного периода выпуска и обозначений на шильдике, если они доступны. Затем открывают подходящую взрыв-схему и находят нужную область: группу, бойлер, паровой узел, водяной тракт, корпус или электрическую часть. Если требуется сравнить структуру с другими профессиональными машинами, удобно вернуться в общий раздел схем кофемашин. Это помогает не смешивать бренд, модель и отдельный универсальный компонент.

Номер на чертеже лучше воспринимать как точку привязки, а не как окончательную гарантию совместимости. После нахождения позиции нужно сверить артикул, описание, форму детали и ее место в конкретном узле. Если машина уже ремонтировалась, внутри может стоять замена другого производителя или компонент, подобранный как функциональный аналог. В такой ситуации схема восстанавливает исходную логику конструкции, а физическое сравнение позволяет понять, что именно установлено сейчас и какие отличия необходимо учитывать.

Что проверять кроме номера позиции

Для механических и гидравлических деталей важны диаметр, длина, резьба, тип уплотнения, направление подключения и расстояния между креплениями. Для электрических компонентов к этому добавляются напряжение, мощность, количество контактов, схема коммутации и тип разъема. Даже если два элемента выглядят одинаково на фотографии, одна разница в резьбе или расположении клемм способна сделать монтаж невозможным. Поэтому подбор по схеме лучше сочетать с измерением старой детали и фотографиями ее посадочного места до разборки.

Отдельно стоит смотреть, к какому контуру относится компонент. Для водяной части соседними категориями могут быть помпы, электромагнитные клапаны и фитинги. Такой подход полезен, когда неисправность проявляется в одном месте, а причина находится выше или ниже по тракту. Отсутствие подачи воды не всегда означает поломку первой заметной детали: нужно видеть весь контур и последовательно проверять его элементы.

Гидравлика, нагрев и узлы подачи воды

В сервисной работе схема особенно ценна для понимания маршрута воды: от входа через насос и арматуру к бойлеру, группе или паровому контуру. На чертеже легче увидеть, какие трубки, клапаны, уплотнения и соединения работают вместе. Это позволяет не менять компоненты наугад, а проверять систему последовательно. При протечке важно оценивать не только уплотнение, но и состояние резьбы, поверхности прилегания и соседних деталей, которые могли создать перекос или дополнительную нагрузку.

В узлах нагрева подход похожий: сначала определяют, какой элемент отвечает за сам нагрев, какой контролирует его, а какой только передает питание или сигнал. Схема помогает отделить следствие от причины. Если машина не выходит на рабочий режим, это не означает автоматически неисправность нагревательного элемента. Нужно учитывать состояние контактов, датчиков, защиты, проводки и гидравлики, поскольку неправильный уровень воды или нарушение циркуляции также способны изменять поведение системы.

Ревизии, замены и совместимость деталей

Одна и та же модель может существовать в нескольких исполнениях или получать изменения в течение производства. Поэтому при заказе не стоит ориентироваться только на название кофемашины. Если в документации есть несколько схем, важно сопоставить их с реальной компоновкой оборудования. Дополнительной подсказкой служат маркировка на старой детали, форма кронштейна, тип разъема, количество отверстий и соседние позиции. Чем больше таких признаков совпадает, тем ниже риск ошибки при подборе.

Если нужная деталь не является уникальной для BRASILIA, ее разумно искать и в разделе универсальных запчастей. Но одинаковое назначение еще не означает взаимозаменяемость. Универсальный каталог удобен как второй этап поиска после того, как схема уже дала понимание требуемого типа компонента. Такой порядок практичнее, чем сначала выбирать деталь из большой общей группы, а затем пытаться определить, подойдет ли она к конкретной машине.

Типичные ошибки при поиске запчасти

Самая частая ошибка — подбор только по фотографии. Другая распространенная ситуация — использование кода из старого счета без проверки, относится ли он именно к этой ревизии машины. Также нередко путают деталь, которая вызвала неисправность, с элементом, на котором проявился симптом. Схема дисциплинирует диагностику: сначала определяется узел, затем его связи, после этого конкретная позиция. При разборке полезно сделать несколько фотографий и подписать провода, трубки и крепеж.

Еще одна ошибка — оценивать деталь отдельно от условий ее работы. Новый клапан не устранит проблему, если его канал забит отложениями; новое уплотнение быстро даст течь, если поверхность деформирована; электрический компонент может повторно выйти из строя из-за плохого контакта в проводке. Поэтому схема нужна не только для покупки, но и для понимания взаимодействия деталей. Она показывает, какие соседние позиции стоит осмотреть одновременно, чтобы ремонт не превратился в серию случайных замен.

Контроль после установки новой детали

После сборки систему желательно проверять поэтапно: отсутствие протечек на холодной машине, правильность подключения, набор воды, нагрев, работу групп и парового контура. Если вмешательство касалось электрики, перед запуском нужно убедиться, что контакты затянуты, изоляция не повреждена, а провода не касаются горячих или движущихся частей. Работы внутри профессиональной кофемашины выполняют с соблюдением требований электробезопасности и после полного отключения оборудования от сети.

Полезно сохранить код установленной запчасти и фотографии завершенного ремонта. При следующем обслуживании это сокращает время на повторную идентификацию и позволяет видеть, какие узлы уже менялись. Для BRASILIA и других профессиональных машин такая сервисная история особенно ценна, когда оборудование работает много лет и проходит несколько ремонтов. Схема в этом процессе становится не просто каталогом деталей, а картой конструкции, к которой можно возвращаться при каждой следующей диагностике.
