FUTURMAT

Категория FUTURMAT в разделе технических спецификаций нужна в тех случаях, когда запчасть для профессиональной кофемашины важно определить не по внешнему сходству, а по модели, узлу и позиции на схеме. Для ремонта это принципиально: одинаковые на вид клапан, фитинг, датчик или элемент группы могут различаться резьбой, напряжением, геометрией и исполнением для конкретной версии машины. Поэтому подбор разумно начинать со схем кофемашин, а после идентификации кода переходить к проверке характеристик самой детали.

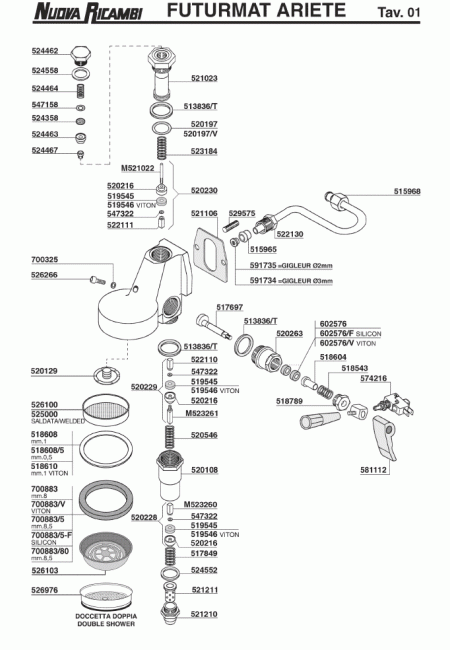

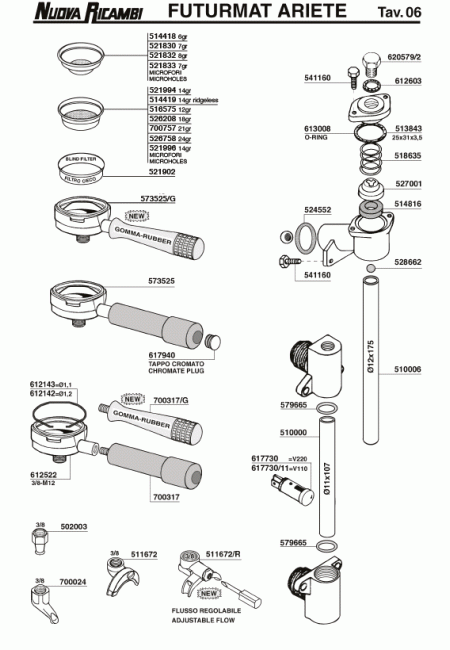

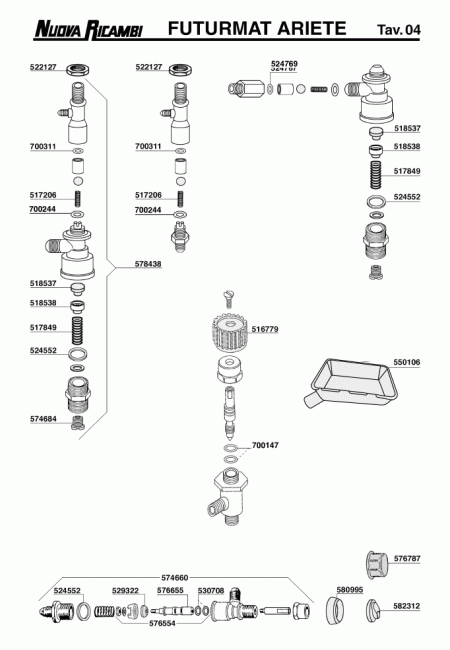

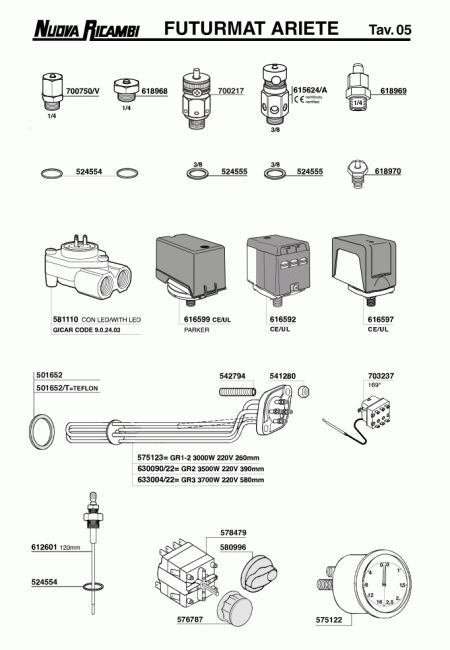

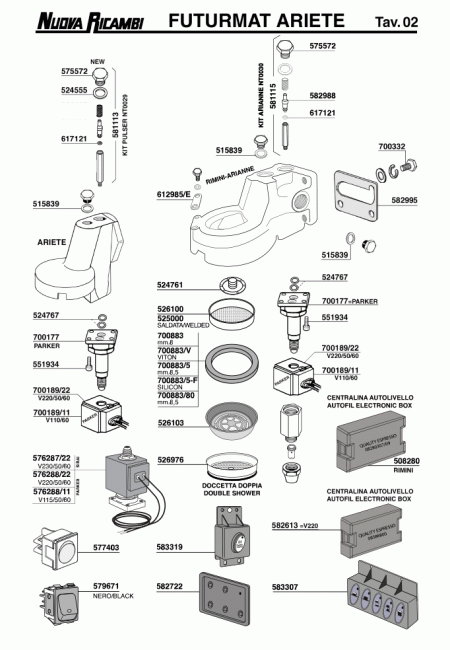

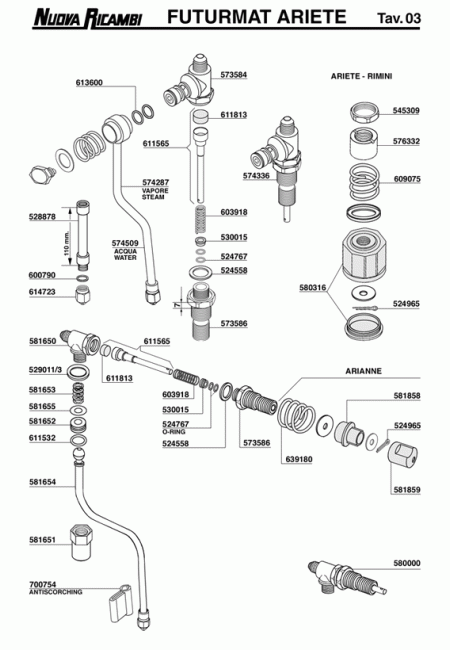

Как использовать схему FUTURMAT для подбора детали

Надежный порядок состоит из нескольких шагов: определить точную модель кофемашины, найти нужный узел на взрыв-схеме, сверить номер позиции и артикул, затем сравнить их с маркировкой установленного компонента. Схема показывает не только деталь, но и ее место в системе, соседние уплотнения, крепеж и соединения. Благодаря этому проще не перепутать похожие позиции и заранее понять, понадобятся ли сопутствующие элементы при сборке. Если одна модель выпускалась в нескольких ревизиях, нужно учитывать серийный номер, период выпуска или конструктивные отличия, которые указаны в доступной технической документации.

Какие узлы чаще всего приходится сверять по схеме

В профессиональной эспрессо-машине связаны гидравлика, нагрев, дозирование и электрическое управление. Во время ремонта по схеме часто определяют насос, соленоидные клапаны, манометры, трубки, фитинги, элементы бойлера, варочной группы и органы управления. После нахождения позиции можно перейти в смежные разделы, например к помпам, электромагнитным клапанам или фитингам. Такой маршрут надежнее поиска только по фотографии: он снижает риск выбрать компонент с похожим корпусом, но другими рабочими параметрами или присоединительными размерами.

Что проверить перед заказом компонента

Код со схемы дает хороший ориентир, но перед заказом полезна физическая сверка. Для электрических деталей проверяют напряжение, мощность, схему контактов и разъемы; для гидравлических — резьбу, диаметр, направление потока, посадку и назначение; для механических — размеры, крепления и геометрию сопряжения. У манометров важны диапазон и тип подключения, поэтому при необходимости стоит отдельно посмотреть манометры. Читаемую маркировку старой детали лучше записать до разборки, а проводку и расположение трубок сфотографировать, чтобы при сборке не полагаться только на память.

Ревизии и машины, которые уже ремонтировались

Реальная сервисная ситуация часто отличается от заводской схемы. За годы эксплуатации в кофемашине могли заменить клапан, установить другой прессостат, переделать соединение или поставить переходной фитинг. Поэтому схема дает исходную конструктивную логику, но фактическую конфигурацию необходимо проверять непосредственно на машине. Если артикул в документации не совпадает с маркировкой установленной детали, не стоит автоматически считать правильным только один вариант. Сначала уточняют ревизию оборудования, назначение компонента и его место в гидравлической или электрической цепи, а затем принимают решение о совместимости.

Диагностика до замены: неисправность может быть рядом

Даже правильно найденную запчасть не следует менять без базовой проверки системы. Нестабильное давление может быть вызвано не только помпой, но и ограничением потока, клапаном, подсосом воздуха или настройкой; отсутствие нагрева — не только нагревательным элементом, но и защитой, реле либо управлением. Схема помогает проследить связи между узлами и искать причину последовательно. Для понимания типа неизвестной позиции можно дополнительно открыть раздел универсальных запчастей и сверить, какие параметры обычно критичны для компонентов этого класса.

Перед поиском полезно подготовить минимальный набор данных: фотографию шильдика машины, серийный номер, общий вид узла и крупный снимок старой детали со всей читаемой маркировкой. При разборке стоит зафиксировать порядок шайб, прокладок и крепежа. Это особенно важно, если на схеме есть несколько похожих позиций или узел уже ремонтировался раньше. Чем точнее исходные данные, тем меньше приходится полагаться на предположения при сравнении каталожных кодов и исполнений.

Нужно учитывать и то, что обращение часто начинается с симптома: «не греет», «не набирает воду», «не держит давление», «нет пролива». Для выбора запчасти этого недостаточно. Сначала локализуют контур и выясняют, какой компонент действительно не выполняет свою функцию. Техническая схема ценна именно тем, что позволяет перейти от симптома к последовательности связанных узлов и не начинать ремонт с замены самой дорогой или самой заметной детали.

Если оборудование давно находится в эксплуатации, стоит осмотреть и соседние расходные элементы. Старая прокладка, уплотнительное кольцо или клемма могут выглядеть приемлемо после разборки, но при повторной сборке уже не обеспечить герметичность либо надежный контакт. Это не означает обязательную замену всего комплекта: лучше оценить каждую позицию и заранее включить в заказ явно изношенные мелкие детали, чтобы не разбирать тот же узел второй раз.

Для сервисной практики полезно вести краткую карточку ремонта: модель, серийный номер, причина обращения, код снятой детали, код установленной и результат проверки. Такая запись не заменяет актуальную схему, но помогает понимать, с какими ревизиями уже приходилось работать. При следующем обращении по той же машине мастер получает конкретную историю вмешательств, а не вынужден восстанавливать ее по памяти.

При дистанционном подборе описание симптома полезно дополнять измерениями: фактическим давлением, напряжением на компоненте, сопротивлением катушки или другими данными, которые уместны для конкретного узла. Один и тот же внешний признак может иметь несколько причин, а числовые значения помогают отделить механическую проблему от электрической или гидравлической. Это особенно полезно, когда маркировка старой детали уже не читается.

Контроль после установки новой детали

После ремонта проверяют не просто включение кофемашины, а работу всего затронутого контура. Для гидравлики важны герметичность, отсутствие подтеканий, стабильность давления и корректное заполнение. После вмешательства в электрическую часть контролируют крепление клемм, изоляцию, правильность соединений и срабатывание защит. Если ремонт касался группы или дозирования, выполняют несколько циклов пролива и сравнивают повторяемость результата. Полезно сохранить артикул установленной запчасти и сделать фото завершенного ремонта: такая сервисная история значительно ускорит следующий подбор компонентов для той же FUTURMAT.
