LA PAVONI

Раздел LA PAVONI в каталоге схем нужен тогда, когда перед заказом запчасти важно не угадывать деталь по внешнему виду, а найти ее в конструкции конкретной кофемашины. У разных моделей и ревизий могут отличаться группы, клапаны, нагревательные узлы, электрика, крепеж и небольшие уплотнения. Поэтому работу стоит начинать с точного названия модели, шильдика и технической документации. Для общей навигации по брендам можно перейти в раздел схем кофемашин, а затем уже сужать поиск до нужного узла LA PAVONI.

Как читать схему LA PAVONI перед подбором запчасти

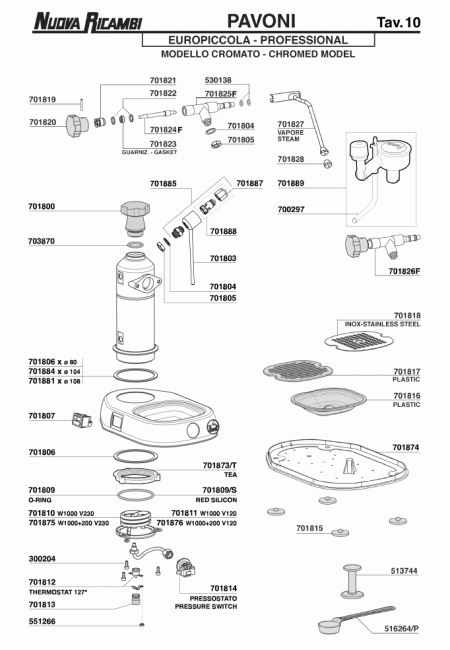

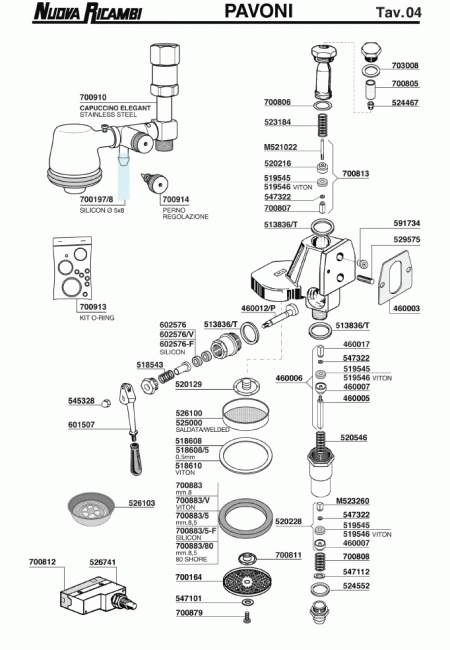

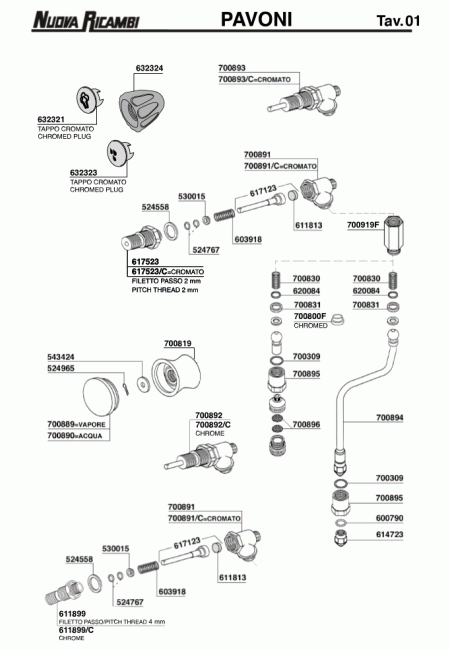

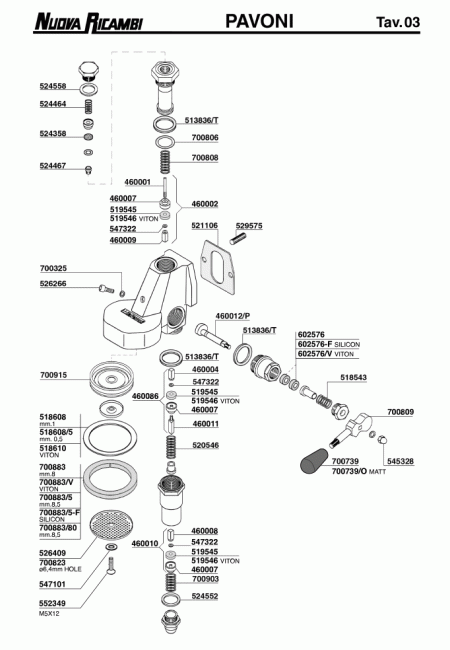

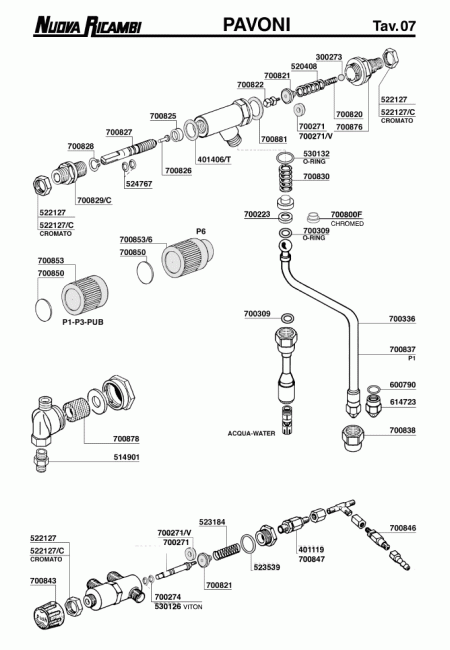

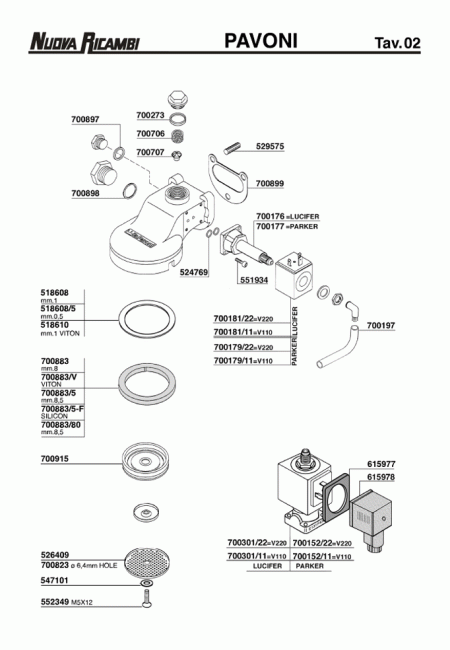

Взрыв-схема показывает не только форму детали, но и ее место в сборке: что расположено перед ней, чем она фиксируется, какие уплотнения работают рядом и к какому контуру относится узел. Сначала находят модель и нужный лист, затем позицию на рисунке и код в спецификации. Если одна и та же машина имеет несколько версий, код необходимо сверять именно с соответствующей ревизией. Полезно сохранить снимок экрана или номер страницы со схемой, чтобы при оформлении заказа не возвращаться к поиску с нуля.

Особенно внимательно следует относиться к деталям, которые внешне почти одинаковы: жиклерам, втулкам, фитингам, прокладкам, термостатам или клапанам. Разница может быть в диаметре резьбы, длине штока, температурном диапазоне, количестве контактов или форме посадочного буртика. Если позиция на схеме найдена, но код читается плохо или отсутствует, стоит дополнительно сравнить размеры старой детали и соседние элементы. Такая двойная проверка надежнее подбора только по фотографии.

Варочная группа, рычажный механизм и портафильтр

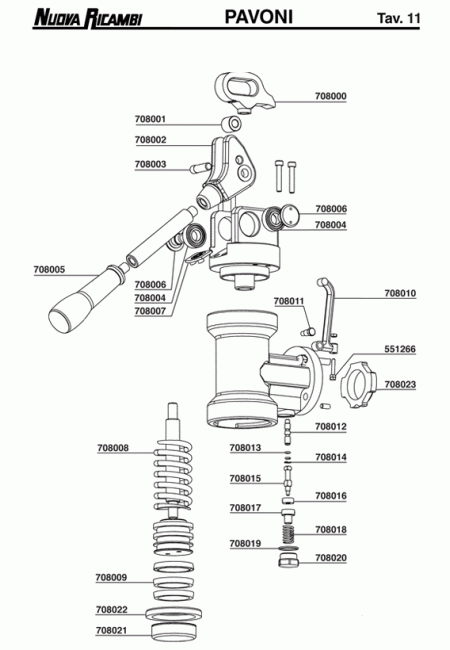

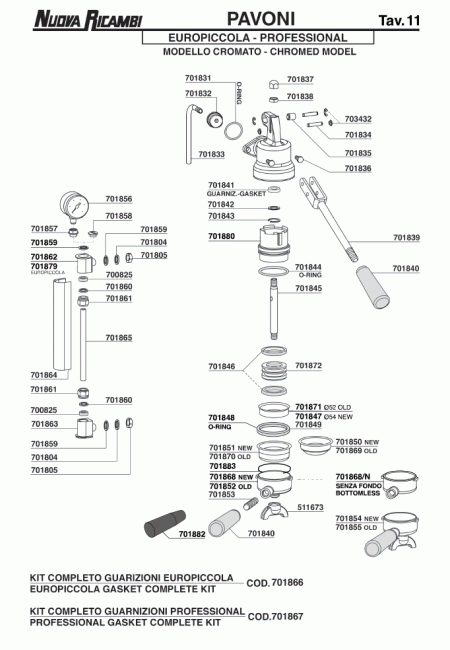

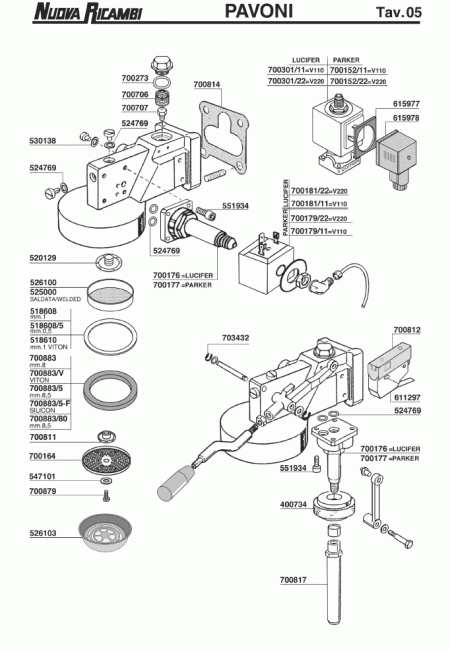

У LA PAVONI встречаются конструкции, где особую роль играет механика группы, поэтому при ремонте важно видеть весь узел в сборе. Поршень, втулки, пружины, фиксаторы, прокладки и рычажные детали работают совместно, и износ одного элемента способен изменить работу соседних. Для поиска таких позиций удобно перейти к варочным группам и их компонентам и отдельно посмотреть компоненты рычажных групп. При сборке важно восстановить порядок деталей по схеме, а не полагаться на память после разборки.

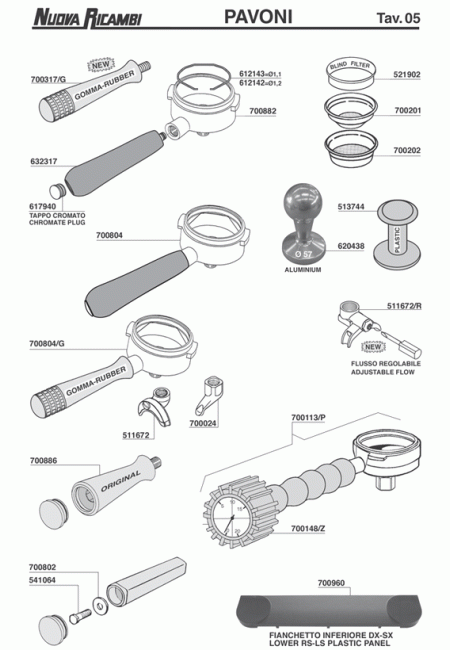

Портафильтр тоже следует рассматривать как систему, а не как одну металлическую деталь. Корпус, ушки фиксации, ручка, пружина корзины, носик и сама корзина должны быть совместимы с группой. Если проблема проявляется подтеканием по краю, причиной может быть не холдер, а изношенное уплотнение или неправильная толщина прокладки. Для сравнения доступных конструкций есть категория портафильтров и их частей. Перед заказом стоит проверить диаметр, положение ушек и фактический угол фиксации в группе.

Гидравлика: помпа, клапаны, трубки и автозаполнение

Если симптом связан с отсутствием подачи воды, нестабильным давлением, переполнением бойлера или протечкой, схему нужно читать как маршрут воды. От входа последовательно проверяют помпу, обратные и электромагнитные клапаны, фитинги, трубки, бойлер и группу. В разделе гидросистемы и клапанов можно сопоставить типовые компоненты с тем, что показано на схеме LA PAVONI. При этом похожий клапан не стоит заменять без проверки напряжения катушки, резьбы, направления потока и конфигурации портов.

После замены гидравлической детали важна контрольная проверка всего участка. Сначала осматривают резьбовые соединения и уплотнения без нагрузки, затем запускают заполнение и подачу воды и наблюдают, нет ли капель, постороннего шума или задержки срабатывания клапанов. Если ремонт касался помпы, недостаточно лишь услышать ее работу: нужно оценить фактическую подачу и поведение давления. Так проще отличить действительно неисправную новую деталь от проблемы, которая осталась в другой части контура.

Электрика и нагрев: почему одного кода иногда недостаточно

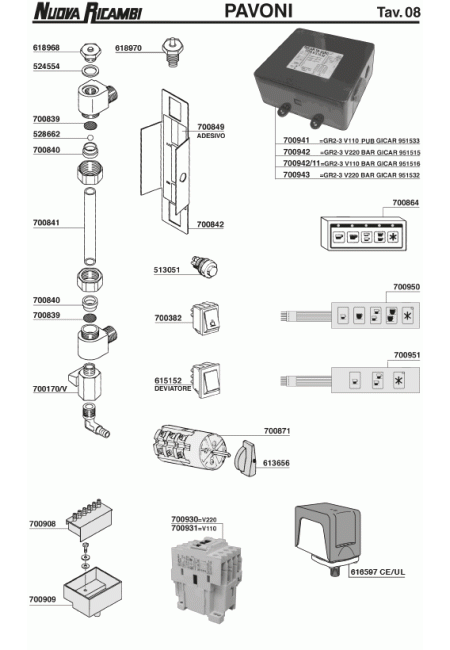

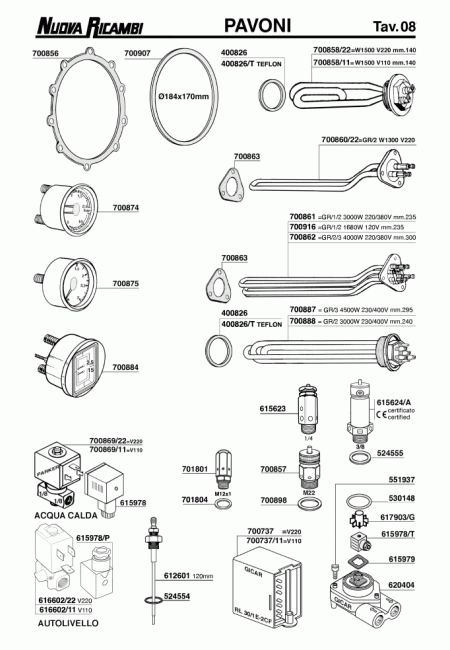

Электрическая часть требует сверки не только номера позиции, но и рабочих параметров. Нагревательные элементы, прессостаты, термостаты, переключатели, сигнальные лампы и реле могут иметь похожий корпус, но разную мощность, напряжение или контактную схему. Для такого ремонта полезна категория электроники и электрических компонентов. Любые измерения сопротивления и прозвонку выполняют на полностью обесточенной машине, а работы под напряжением оставляют квалифицированному специалисту.

Если машина не нагревает, не стоит автоматически заказывать ТЭН. Причиной могут быть обрыв в цепи, подгоревшие контакты переключателя, неисправный прессостат, защитный термостат или отсутствие питания на нагревателе. Схема позволяет проверять цепь последовательно и не менять исправные узлы наугад. После ремонта контролируют не только факт нагрева, но и корректное отключение при достижении рабочего режима. Нормальный цикл включения и выключения часто дает больше информации о результате, чем короткий запуск на несколько секунд.

Как сверять ревизию, старую деталь и сервисную историю

Самый надежный подбор получается, когда одновременно есть три источника: схема нужной ревизии, демонтированная деталь и данные с шильдика машины. Старую запчасть стоит очистить и сфотографировать с маркировкой, а критические размеры измерить штангенциркулем. Если оборудование уже ремонтировали, предыдущая деталь могла быть нештатной, поэтому ее форма не всегда является абсолютным ориентиром. После успешной замены полезно записать модель, серийные данные, код установленной позиции и дату ремонта — это заметно ускоряет следующее обслуживание.

Что проверить после сборки кофемашины

Финальная проверка должна повторять реальный рабочий цикл. После сборки осматривают машину на протечки, проверяют заполнение бойлера, нагрев, подачу через группу, работу пара и горячей воды, а также стабильность органов управления. Если вмешательство было в группе, несколько раз устанавливают портафильтр и оценивают посадку без чрезмерного усилия. Если меняли электрический компонент, контролируют, не нагреваются ли клеммы и правильно ли отрабатывает автоматика. Такой порядок помогает завершить ремонт проверенным результатом, а не просто фактом замены запчасти.

Для мастерской полезно сохранять не только код установленной детали, но и короткую привязку к узлу: например, группа, паровой контур, автозаполнение или цепь нагрева. В LA PAVONI одна похожая позиция может встречаться в разных местах или иметь близкие исполнения, поэтому такая запись снижает риск повторной ошибки. Если после ремонта менялись регулировки, их тоже стоит зафиксировать отдельно, чтобы следующая диагностика начиналась с известной рабочей точки, а не со случайных настроек.
