LA SAN MARCO

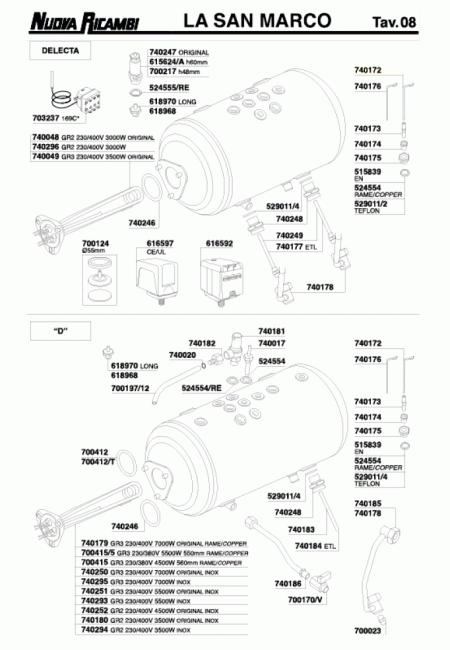

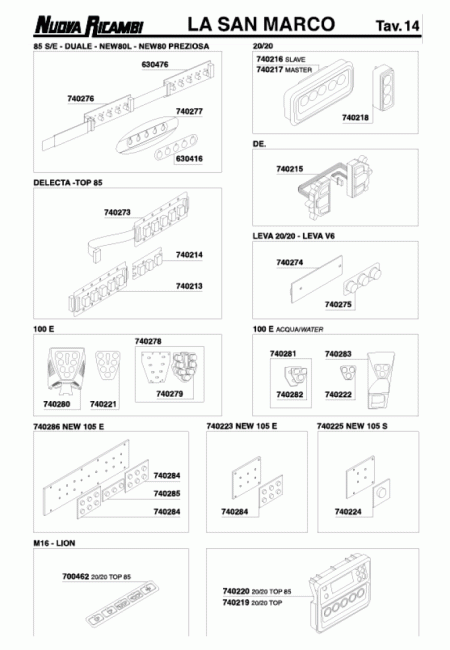

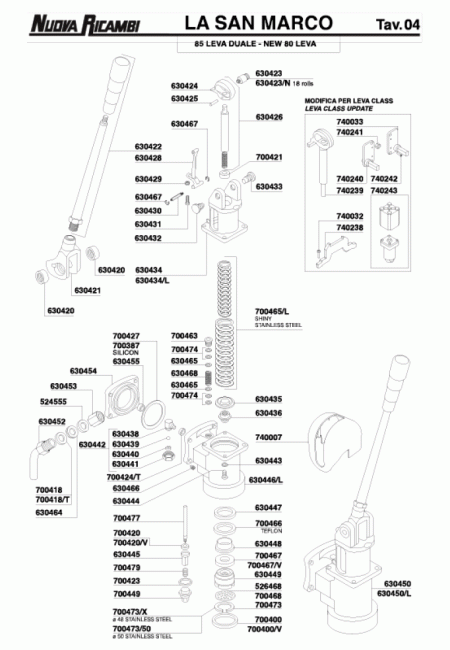

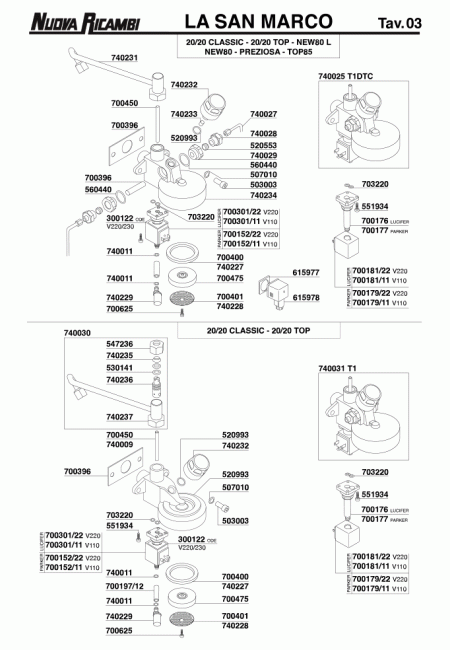

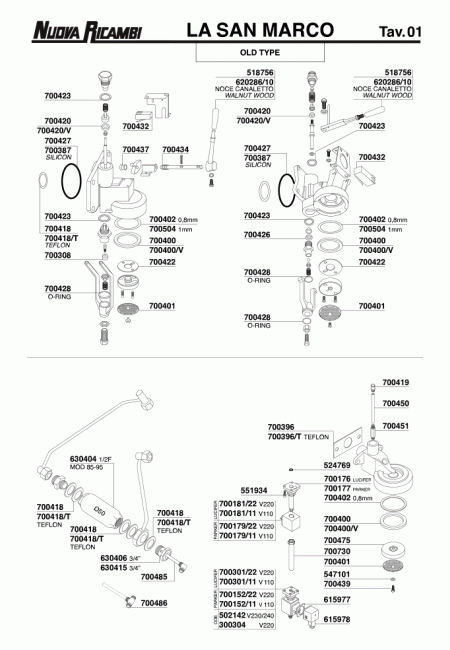

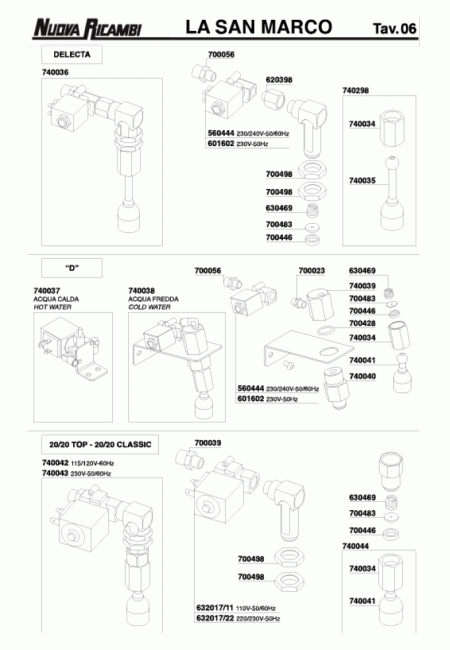

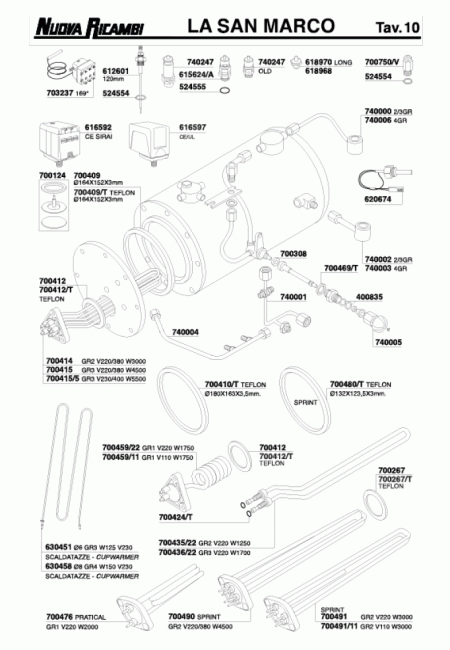

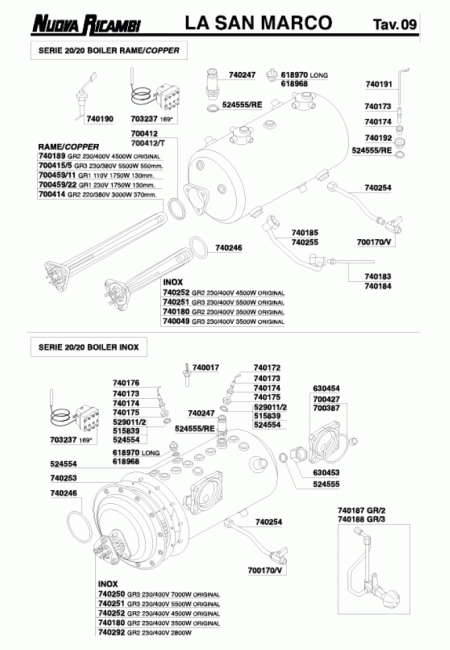

Раздел LA SAN MARCO со схемами кофемашин нужен в тех случаях, когда деталь необходимо определить не по внешнему сходству, а по конкретной модели, узлу и позиции на техническом чертеже. В профессиональной кофемашине рядом работают клапаны, трубки, датчики, нагревательные элементы, электронные модули и уплотнения, которые могут отличаться даже у близких версий оборудования. Поэтому надежный подбор начинается с идентификации машины и ее исполнения, а уже затем переходит к каталожному номеру. Если требуется посмотреть другие марки, удобно вернуться в общий раздел схем кофемашин.

Как работать со схемой LA SAN MARCO

Сначала стоит зафиксировать точную модель, количество групп, тип управления и обозначения с шильдика. После этого на схеме находят нужный функциональный блок: заварочную группу, бойлер, водяной тракт, паровой кран, насосную часть или панель управления. Важно не останавливаться на первой похожей детали. Позиционный номер на чертеже нужно сопоставить с кодом, а код — с характеристиками карточки товара. Такой порядок особенно полезен, когда одна модель выпускалась в нескольких ревизиях и внешне они почти не различаются.

Гидравлика: клапаны, трубки и подача воды

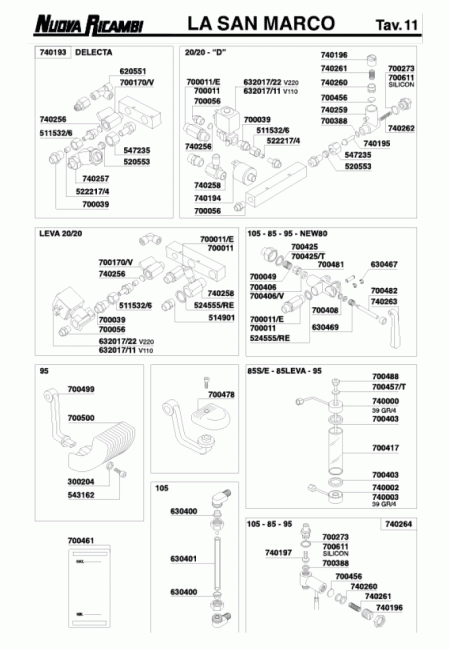

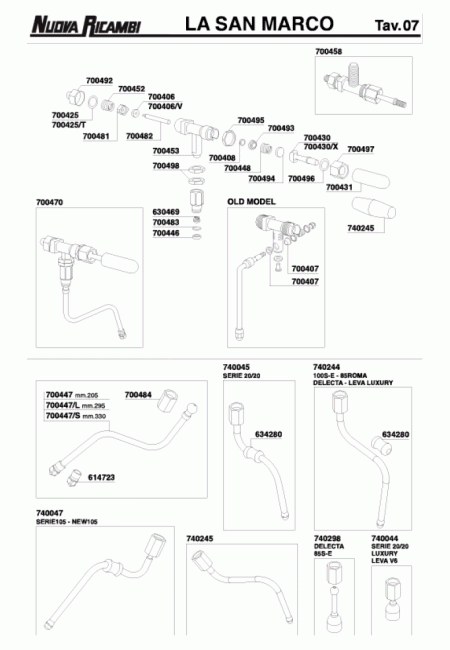

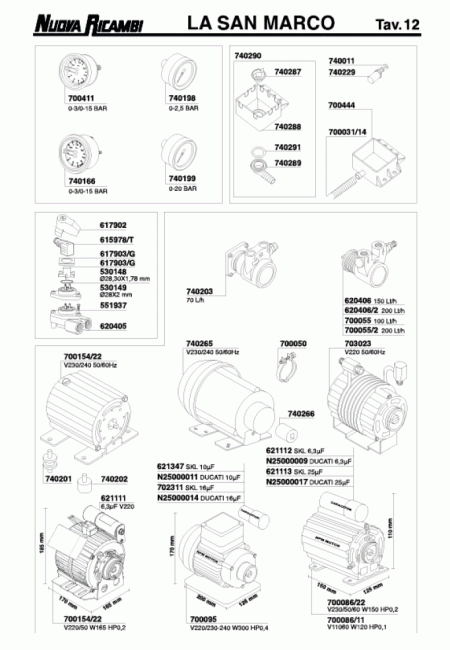

Когда неисправность связана с набором воды, проливом, паром или утечкой, проверку логично начинать с гидравлической части. На схеме видно взаимное расположение клапанов, фитингов, трубок и соединений, что помогает не путать детали одинакового назначения с разной резьбой или геометрией. Для дальнейшего подбора полезен отдельный каталог гидросистемы и клапанов. Если проблема локализована в насосной части, отдельно проверяют помпы для кофемашин и их подключения.

Электрика и управление кофемашиной

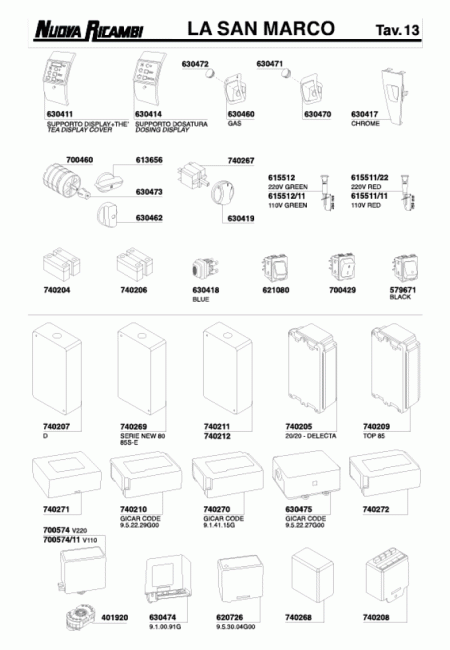

Электрическая неисправность не всегда означает поломку платы. В одной цепи могут находиться кнопка, реле, датчик, соленоид, защитный элемент и проводка. Схема помогает понять, какой компонент участвует в конкретной функции, после чего проверяют питание, разъемы, состояние контактов и соответствие заменяемой детали. Для таких случаев удобно перейти в категорию электроники и электрических компонентов. Перед измерениями оборудование должно быть безопасно обесточено, а работы под напряжением следует выполнять только квалифицированному специалисту.

Заварочная группа, холдер и уплотнения

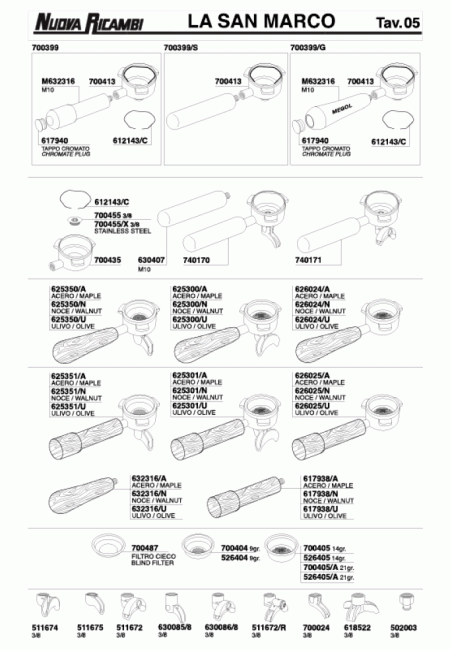

Если кофемашина подтекает возле группы, холдер фиксируется иначе, чем раньше, или вода выходит мимо корзины, требуется механическая проверка узла. На схеме следует сопоставить корпус группы, прокладку, душ, пружины, фильтры и крепления. Для выбора сменных деталей есть отдельные разделы холдеров и портафильтров и прокладок группы. Важны не только диаметр и форма, но также толщина, материал, высота посадки и фактическое состояние контактных поверхностей.

Почему код детали важнее внешнего сходства

Одна из типичных сервисных ошибок — заказ компонента только по фотографии. Клапаны могут иметь одинаковый корпус, но другую катушку или резьбу; ТЭНы — похожий фланец, но иную мощность; датчики — одинаковый разъем, но другую характеристику. Схема LA SAN MARCO нужна именно для того, чтобы сузить поиск до правильной позиции. После определения кода его следует дополнительно сопоставить с размерами и параметрами карточки товара, особенно если машина уже ремонтировалась и в ней могла быть установлена нештатная деталь.

Контроль после замены и сервисная история

После монтажа новой детали важно проверить не только сам запуск кофемашины, но и работу системы в полноценном цикле. Для гидравлики контролируют герметичность и стабильность подачи воды, для нагрева — корректное включение и отключение, для электрики — отсутствие перегрева контактов и ошибок. Полезно сохранять модель, серийный номер, код установленной позиции и дату замены. Такая сервисная история упрощает следующее обслуживание и помогает понять, связана ли повторная неисправность с самой деталью или с причиной, которую не устранили во время первого ремонта.

До разборки полезно описать симптом максимально конкретно: когда он появляется, после какого времени работы, зависит ли от прогрева, набора воды или одновременной работы нескольких групп. Такая фиксация помогает не менять исправный узел только потому, что он находится рядом с местом проявления проблемы. Например, нестабильный пролив может быть следствием не одной детали, а сочетания загрязнения, неправильной подачи воды и электрического управления. Схема в этом случае работает как карта системы, а не как список деталей для последовательной замены.

Отдельно стоит фотографировать разъемы, направление трубок и положение креплений до демонтажа. В старых профессиональных машинах проводка и гидравлика могли обслуживаться много раз, поэтому фактическое расположение иногда отличается от ожидаемого. Фото не заменяет схему, но помогает правильно восстановить маршрут после ремонта. Если обнаружен самодельный переходник, нестандартная клемма или измененный фитинг, это нужно учитывать при заказе штатной детали и не переносить старое решение автоматически на новый узел.

При сверке ревизии полезно смотреть не на один параметр, а на их совокупность: год или диапазон серийного номера, тип панели, конфигурацию бойлера, количество групп, форму крепления и электрические характеристики. Если код в схеме и код на старой детали не совпадают, это повод для дополнительной проверки, а не для немедленного отказа от схемы. Производитель мог заменить позицию новым кодом, а в машине могла сохраниться предыдущая версия. Поэтому перед заказом необходима финальная сверка с описанием товара.

Для сервиса с несколькими одинаковыми кофемашинами полезно вести простой реестр: модель, серийный номер, ревизия, установленные коды ключевых узлов и предыдущие ремонты. Тогда следующая неисправность не начинается с нуля, а мастер уже знает, какая конфигурация стоит в конкретной машине. Это особенно экономит время, когда две внешне одинаковые LA SAN MARCO имеют разные клапаны, платы или нагревательные элементы. Такой журнал также помогает видеть повторяющиеся проблемы и планировать профилактику до аварийной остановки оборудования.
