LUX-DELUX

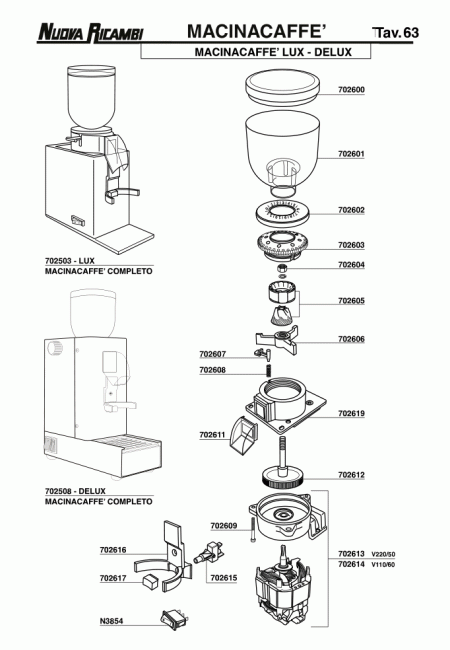

Раздел LUX-DELUX в технических спецификациях удобно использовать как отправную точку для определения деталей кофемолки по схеме. Для такого оборудования недостаточно знать только название устройства: при подборе важны конкретный узел, исполнение жерновов, посадка держателей, механизм регулировки, двигатель, пусковая часть, дозатор и крепление бункера. Если на снятой запчасти не читается артикул, начинать стоит со схем кофемолок, последовательно сверяя позицию на чертеже с компонентом, который фактически установлен в аппарате.

От модели кофемолки к номеру позиции на схеме

Сначала нужно точно определить модель и версию оборудования, а не ориентироваться только на форму корпуса. Затем на схеме находят нужный функциональный узел: помольную камеру, механизм регулировки, бункер, дозатор, моторный отсек или электрическое управление. Номер позиции переводит поиск от общего названия к конкретной детали и одновременно показывает соседние элементы. Это особенно полезно при комплексной неисправности, когда вместе с основной запчастью стоит проверить шайбу, пружину, втулку, крепеж или уплотнение, влияющее на правильную сборку механизма.

Жернова и помольный узел: одного диаметра недостаточно

При выборе жерновов внешний диаметр — только один из параметров. Необходимо учитывать геометрию режущих поверхностей, направление вращения, отверстия крепления, толщину и посадку в держателе. Даже очень похожие комплекты нельзя считать взаимозаменяемыми без сверки. После определения позиции полезно открыть раздел жерновов и ножей для кофемолок и сопоставить ключевые размеры. Одновременно проверяют резьбу регулировочного кольца, держатели и состояние помольной камеры: люфт или перекос способны ухудшить качество помола даже после установки новых жерновов.

Двигатель, конденсатор и электрическая цепь

Если кофемолка не стартует, гудит, теряет обороты либо останавливается под нагрузкой, неисправность не обязательно находится в самом моторе. Проверяют питание, выключатель, пусковой или рабочий конденсатор, контакты, термозащиту и свободное вращение вала. Схема помогает отделить электрическую проблему от механического заклинивания. Для сопоставления деталей можно использовать разделы двигателей кофемолок и электроники и двигателей, но окончательно сверяют напряжение, мощность, вал, крепление, разъемы и маркировку снятого компонента.

Бункер, дозатор и механика подачи зерна

Неисправности верхней части кофемолки часто кажутся простыми, однако и здесь важна точная геометрия. Для бункера учитывают диаметр горловины, посадку, шибер и способ фиксации; для дозатора — форму лопастей, пружины, возвратный механизм и счетчик порций, если он предусмотрен. Взрыв-схема показывает мелкие детали и последовательность их установки, что удобно при сборке после чистки. Если требуется ориентир не по отдельной запчасти, а по оборудованию в целом, можно дополнительно посмотреть категорию кофемолок и сопоставить конструктивный тип.

Как отличить износ от ошибки регулировки

Неравномерный помол, шум или смещение привычной точки настройки не означают, что нужно сразу менять жернова либо двигатель. Сначала очищают помольную камеру, исключают посторонние предметы, проверяют люфт вала, состояние резьбы регулятора и параллельность рабочих поверхностей. После разборки все шайбы, пружины и дистанционные элементы должны вернуться на свои места в соответствии со схемой. Если проблема появилась после прежнего ремонта, сравнение фактической сборки с чертежом особенно важно: пропущенная или неверно установленная деталь может изменить положение всего помольного узла.

Перед разборкой стоит сфотографировать положение регулятора, подключение проводов, порядок крепежа и ориентацию деталей. Для кофемолок это особенно полезно: после чистки или замены компонента легко потерять исходную точку настройки, а фотографии помогают восстановить базовую геометрию. Снимки не заменяют техническую схему, но хорошо дополняют ее фактическим состоянием конкретного аппарата.

Если жернова изнашивались неравномерно, нужно искать причину, а не ограничиваться новым комплектом. Перекос держателя, люфт вала, поврежденная резьба регулировки или загрязнение посадки способны быстро испортить новые детали. При осмотре обращают внимание на симметрию следов работы, металлическую пыль, биение и то, сохраняется ли одинаковый зазор при вращении регулировочного механизма.

Электрическую неисправность также лучше подтверждать измерениями. Если мотор не запускается, проверяют не только наличие питания, но и контакты под нагрузкой, емкость конденсатора, защиту и свободу механики. Иногда двигатель гудит именно из-за заклинивания помольной части. В таком случае замена мотора не устранит причину, а новый узел снова окажется в режиме перегрузки.

После сервиса качество помола оценивают не по одному короткому запуску, а по нескольким порциям. Стабильность фракции, отсутствие самопроизвольного смещения регулятора, равномерная выдача и нормальный звук механизма показывают, что сборка выполнена правильно. Если настройка быстро «уходит», стоит еще раз проверить фиксаторы, резьбу и посадочные поверхности до возврата аппарата в интенсивную эксплуатацию.

Если аппарат оснащен дозатором, после механического ремонта проверяют не только помол, но и равномерность выдачи порции. Накопившийся кофе, ослабленная пружина или неверное положение лопастей могут создавать впечатление нестабильной работы жерновов. Схема помогает разделить помольную часть и механизм выдачи, чтобы не искать одну причину сразу в двух независимых узлах.

При заказе мелких деталей полезно проверить, поставляются ли они отдельно или входят в узел в сборе. На взрыв-схеме это часто видно по отдельным номерам позиций. Такая проверка помогает не покупать весь механизм, если достаточно втулки или пружины, и наоборот — не планировать ремонт элементом, который конструктивно предлагается только вместе с держателем.

Проверка после ремонта и повторная настройка помола

После установки деталей кофемолку не стоит сразу переводить в обычную эксплуатацию. Сначала вручную проверяют свободное движение механики, затем делают короткий запуск без зерна и слушают, нет ли трения или необычной вибрации. После этого засыпают небольшую порцию кофе, постепенно находят рабочую точку помола и оценивают стабильность выдачи. После замены жерновов регулировку выполняют заново, а не копируют старое положение кольца. Записанный артикул новой детали и фотографии этапов разборки значительно упростят дальнейшее обслуживание LUX-DELUX.
