MACAP

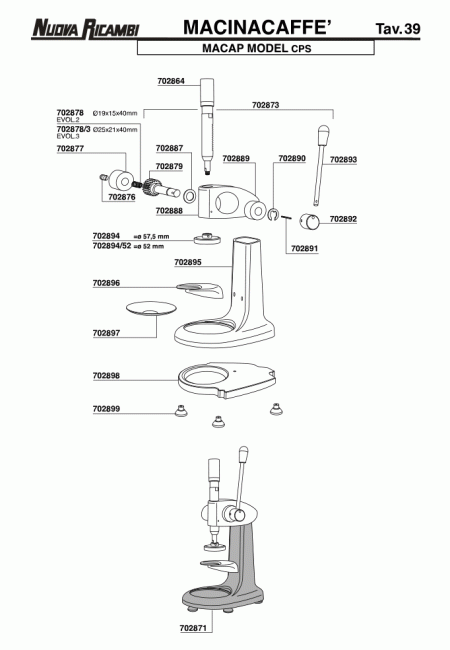

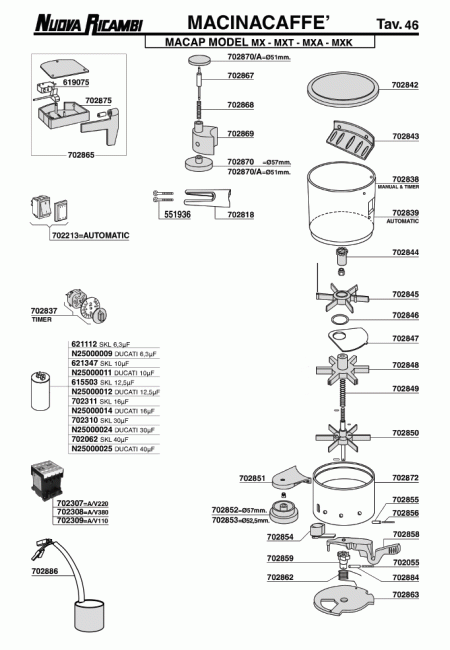

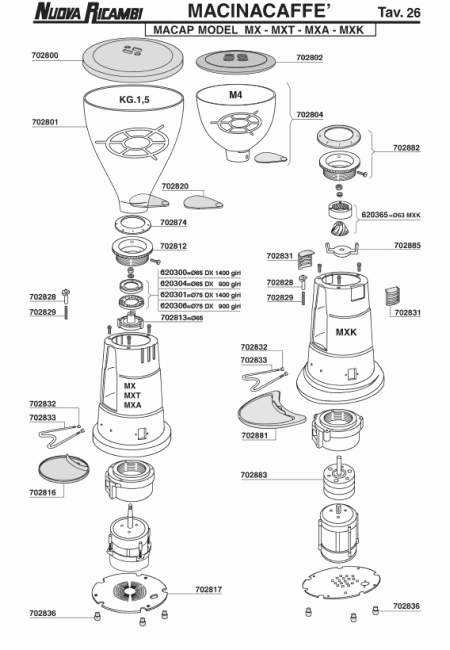

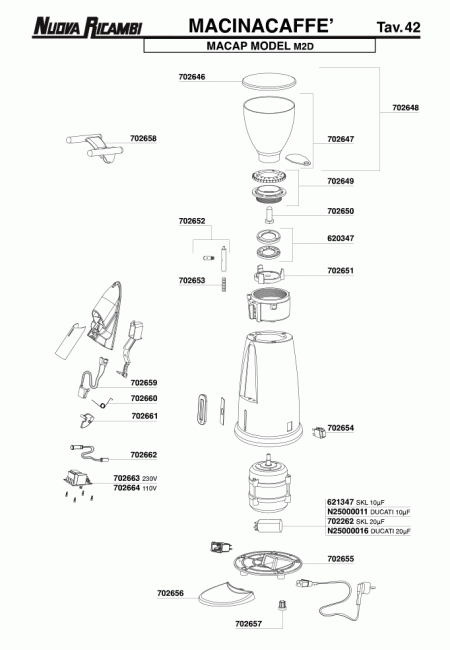

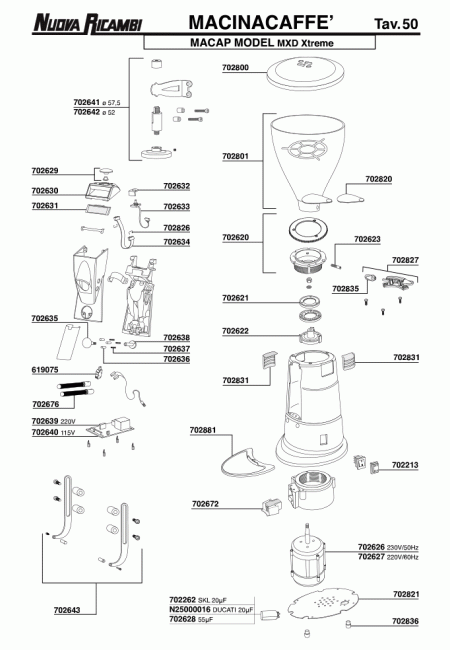

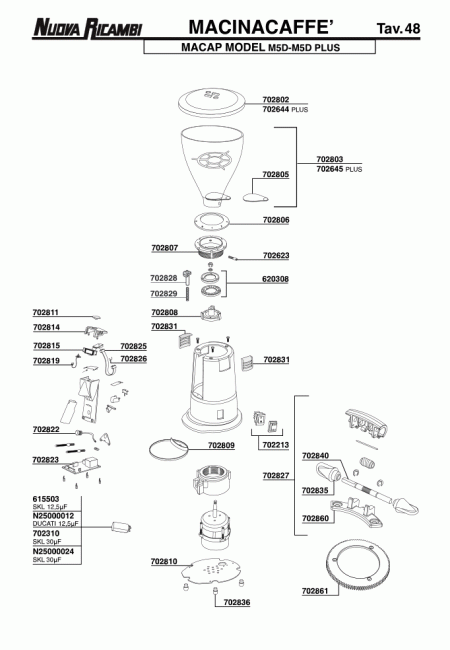

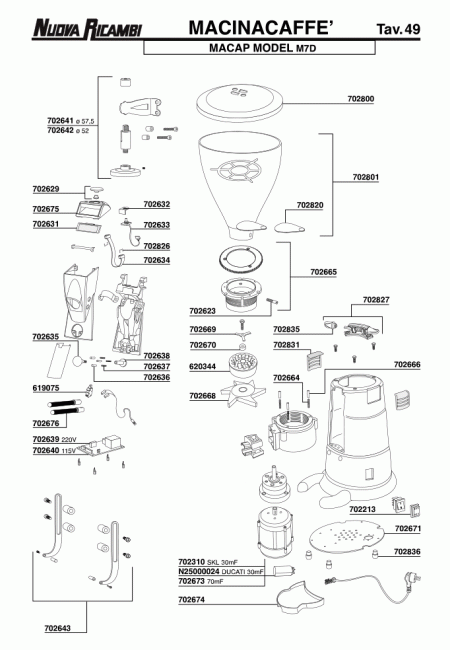

Схемы кофемолок MACAP помогают перейти от общего симптома — шума, неравномерного помола, проблемы с дозированием или приводом — к конкретному механическому или электрическому узлу. Взрывная деталировка показывает, как расположены жернова, регулировочные элементы, бункер, канал выдачи, дозатор, двигатель, крепеж и корпусные детали. Это полезно перед разборкой и особенно перед заказом запчасти, когда несколько компонентов внешне похожи. Чтобы схема действительно помогала, сначала нужно точно определить модель кофемолки и не переносить позиции из другой версии только потому, что конструкция на фотографии кажется знакомой.
Как найти правильную деталировку MACAP
Первый шаг — прочитать маркировку модели на самой кофемолке и зафиксировать доступные данные с шильдика. Затем в документации ищут именно эту модель или ближайшее обозначение, но любые отличия проверяют до разборки. В разных версиях могут меняться бункер, дозатор, электроника, крепления или отдельные детали регулировки. Начинать навигацию удобно с общего раздела схем кофемолок, а уже в пределах MACAP выбирать нужный документ. Если на схеме есть таблица позиций, ее используют вместе с изображением, а не отдельно от него.
Жернова и механизм регулировки помола
Когда меняется скорость помола, растет количество мелкой пыли или настройка уже не дает ожидаемого результата, проверяют не только сами жернова. Важны чистота камеры, посадка, крепление, состояние резьбы или другого механизма регулировки и отсутствие посторонних частиц. На деталировке видно, какие элементы удерживают подвижную и неподвижную части и в какой последовательности их снимать. Для подбора режущих элементов стоит отдельно посмотреть жернова и ножи для кофемолок, сверяя размеры, крепление и модель, а не только диаметр.
Бункер, канал подачи и зона выдачи кофе
Проблема с подачей зерна или накоплением молотого кофе не всегда связана с двигателем. На схеме полезно проследить путь от бункера к камере помола, а затем к выходному каналу или дозирующему узлу. Загрязнение, изношенные заслонки, неправильная сборка после чистки или посторонний предмет могут давать симптомы, похожие на механическую неисправность. Перед заменой детали нужно очистить канал и проверить, двигаются ли все элементы без заклинивания. Если нужен другой формат бункера, отдельные адаптеры можно рассматривать только после проверки посадки и совместимости с конкретной конфигурацией.
Двигатель, питание и электрические компоненты
Если кофемолка не запускается, работает прерывисто или останавливается под нагрузкой, схема помогает разделить механическую и электрическую части диагностики. Сначала проверяют, свободно ли вращается механизм без постороннего заклинивания, а уже затем переходят к питанию, выключателям, защите, управлению и двигателю. Перед разборкой машину отключают от сети. Измерения под напряжением выполняют только при необходимости и с соответствующей квалификацией. Важно не делать случайных перемычек: если неизвестно, какую функцию выполняет контакт или защита, такое «тестирование» может создать новую неисправность.
Как сверять позицию запчасти
Позиционный номер на схеме — это начало проверки, а не полная гарантия соответствия. Нужно сравнить способ крепления, геометрию, разъемы, резьбу, длину и другие признаки старой и новой детали. Если есть сомнение, полезно сделать фото компонента рядом с линейкой или штангенциркулем и зафиксировать место его установки. Для части сервисных работ могут понадобиться универсальные запчасти, но их также подбирают по фактическим параметрам. Сходство с деталью другой кофемолки не должно быть единственным аргументом в пользу совместимости.
Сборка, калибровка и проверка после ремонта
После вмешательства в узел помола важно вернуть все шайбы, пружины, крепления и регулировочные элементы в правильной последовательности. Если снимались жернова или механизм регулировки, исходное положение лучше зафиксировать до разборки, чтобы не искать рабочую точку с нуля. После сборки проверяют вращение без зерна, отсутствие постороннего контакта и стабильность работы, а затем переходят к тестовому помолу небольшими порциями. Для сравнения с готовым оборудованием можно также посмотреть категорию кофемолок, не смешивая товарный выбор с сервисной документацией.
Признаки износа, которые стоит фиксировать до разборки
Перед сервисом полезно записать не только факт неисправности, но и то, как она проявляется: меняется ли звук без зерна, падает ли скорость под нагрузкой, сохраняется ли настройка после очистки и одинаково ли работает дозирование. Такие наблюдения помогают выбрать правильный узел на схеме и не начинать разборку со случайной зоны. Если кофемолка еще работает, несколько тестовых порций до ремонта дадут базу для сравнения. После сборки те же признаки проверяют повторно, чтобы оценить результат не по ощущению, а по конкретному поведению оборудования.
Для последующего обслуживания удобно сохранять короткую запись о выполненных работах: какие жернова или другие компоненты стояли, что было очищено, какие регулировки менялись и в каком положении механизм остался после теста. Если кофемолка вернется в сервис через несколько месяцев, такая история поможет быстрее отличить естественный износ от повторной проблемы. Особенно полезны фотографии посадочных мест и крепления до замены деталей. Они дополняют взрывную схему фактическими данными по конкретному экземпляру и упрощают следующую проверку.
Схема MACAP лучше всего работает как инструмент последовательной диагностики: сначала определяется модель, затем нужный узел, далее позиция и признаки конкретной детали. Во время ремонта полезно фотографировать каждый этап, отдельно складывать крепеж и не спешить с регулировкой до завершения механической проверки. Если сервисный мастер одновременно работает с несколькими брендами, документацию нужно держать раздельно: даже похожие по конструкции кофемолки могут иметь разные детали. Такой подход уменьшает количество ошибочных заказов и помогает вернуть оборудование к предсказуемой работе после сборки. Перед окончательным решением полезно еще раз сверить фактические размеры, доступ к узлу и последовательность ежедневных операций на конкретном рабочем месте.
