OBEL выпускает профессиональные кофемолки, поэтому схемы в этом разделе удобно использовать как практический инструмент для обслуживания и ремонта. В кофемолке даже визуально простая деталь должна точно соответствовать конкретной модели: различаться могут жернова, держатели, бункер, дозирующий механизм, двигатель, выключатели и элементы регулировки. Надежный подбор строится по цепочке «модель - схема - позиция - код - физическая проверка». Если нужно найти документацию по другой марке, начать можно с общего раздела схем кофемолок.

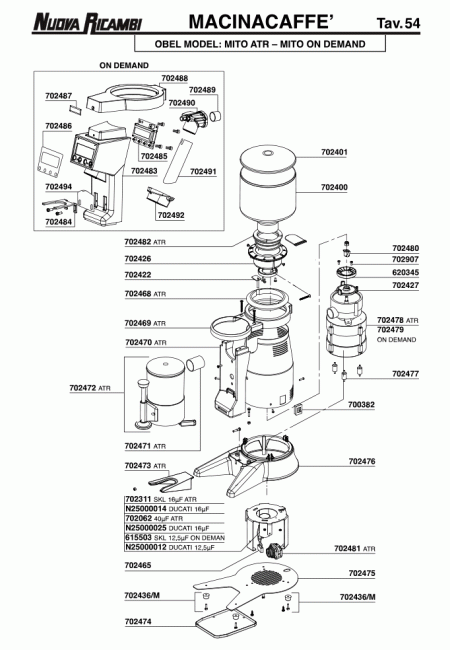

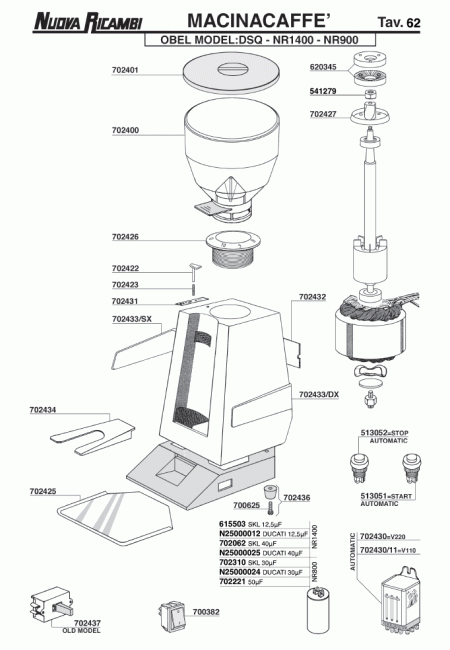

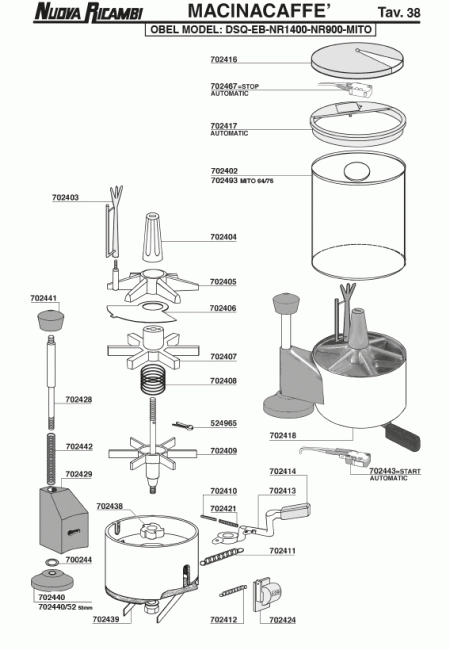

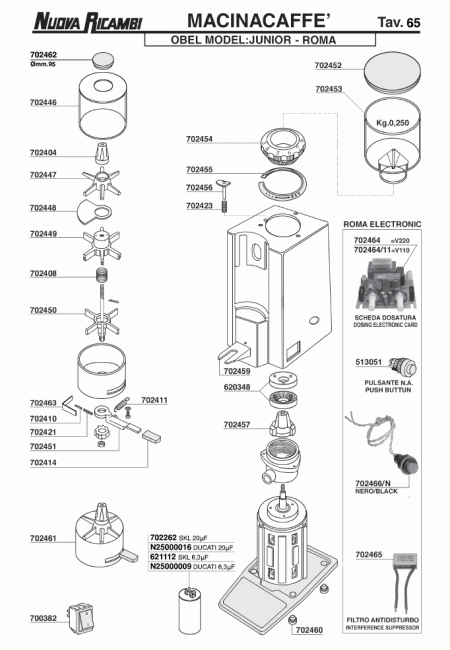

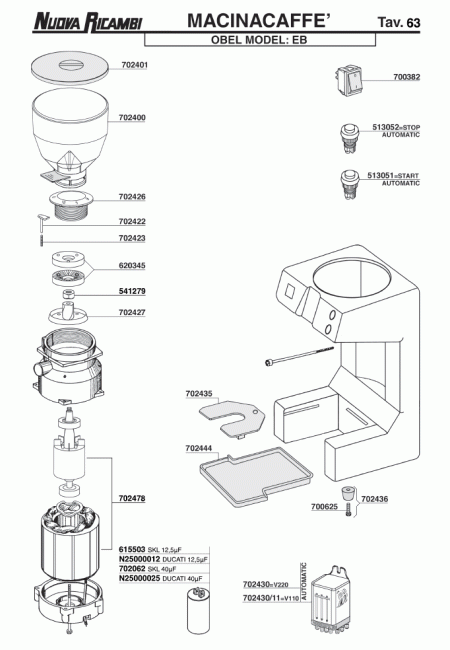

Как разобрать схему кофемолки OBEL

Перед поиском запчасти определите точную модель и сохраните данные заводской таблички. Затем найдите на схеме функциональный узел, связанный с неисправностью. При проблемах с помолом это могут быть жернова, держатели и механизм регулировки; при нестабильном запуске - мотор, выключатель, пусковая часть или проводка; при плохой подаче зерна - бункер, заслонка и посадочные элементы. Номер позиции на чертеже помогает отличить соседние детали, а артикул из спецификации желательно сравнить с маркировкой снятого компонента и его реальными размерами.

Жернова и регулировка степени помола

Если кофемолка стала работать медленнее, помол потерял однородность или привычная настройка больше не дает нужной фракции, проблема не обязательно ограничивается износом жерновов. Причиной могут быть загрязнение камеры, люфт держателя, износ резьбы регулировочного механизма или неправильная сборка после обслуживания. При подборе жерновов сверяют диаметр, геометрию, направление режущих кромок, отверстия крепления и положение в рабочем узле. Для отдельного поиска этой группы деталей можно использовать категорию жерновов и ножей для кофемолок.

Износ жерновов лучше оценивать вместе с поведением регулировочного механизма. Если для привычного эспрессо настройку постоянно приходится уводить к пределу диапазона, это может говорить о потере рабочей геометрии, но похожий симптом дает люфт резьбы или держателя. После установки нового комплекта прежнее положение шкалы не обязано соответствовать старому помолу, поэтому нужна повторная калибровка. Сводить режущие поверхности силой до жесткого контакта не следует: начальную точку определяют аккуратно и с учетом устройства конкретной модели.

Бункер и дозирующий механизм

Поврежденный бункер или заслонка кажутся простой заменой, однако даже здесь важны точные размеры. Необходимо проверить диаметр горловины, форму посадки, способ фиксации и свободный ход заслонки. В моделях с дозатором отдельно осматривают рычаги, пружины, счетные и порционные элементы, потому что неравномерная выдача кофе может быть связана именно с этим механизмом. Если рассматривается альтернативная конфигурация емкости, полезно сравнить размеры с категорией универсальных адаптеров бункера, но применять такое решение стоит только после точной проверки посадки.

Нестабильная подача зерна иногда связана не с поломкой детали, а с условиями эксплуатации. Маслянистые зерна, мелкая крошка и посторонние частицы могут скапливаться возле заслонки и горловины, поэтому сначала механизм очищают и проверяют его свободный ход. При замене пластикового бункера важно осмотреть и посадочную часть корпуса: новая емкость не решит проблему, если крепление треснуло или деформировано. Узел разумно оценивать как связку «бункер - заслонка - посадка - дозирование», где неисправность одного элемента влияет на остальные.

Двигатель и электрическая часть кофемолки

Гудящий, перегревающийся или не запускающийся двигатель еще не означает, что мотор нужно менять. Сначала исключают заклинивание жерновов, посторонний предмет в камере, неисправность выключателя, пускового конденсатора, защиты и проводки. После механического осмотра выполняют необходимые электрические измерения и сопоставляют результат со схемой. При замене двигателя сверяют напряжение, мощность, направление вращения, размеры вала, крепление и схему подключения. Внешне похожий мотор с другим валом или электрическими параметрами может оказаться непригодным даже при совпадающих габаритах корпуса.

Перед электрической диагностикой кофемолку полностью отключают от сети, а измерения на работающем оборудовании должен выполнять специалист с соответствующей квалификацией. Подгоревшие контакты, ослабленные клеммы или поврежденная изоляция способны создавать симптомы, похожие на неисправность двигателя. Если в конкретной схеме предусмотрен пусковой или рабочий конденсатор, его характеристики также необходимо сверять. Случайная замена электрических компонентов без измерений может не устранить исходную причину и сделать дальнейший поиск неисправности сложнее.

Когда нужен ремонт, а когда достаточно обслуживания

Кофейная пыль и масла постепенно накапливаются в рабочей зоне, поэтому часть жалоб на кофемолку связана не с поломкой, а с загрязнением. Оно может затруднять движение регулятора, ухудшать подачу зерна, влиять на дозирование и создавать дополнительную нагрузку. Перед заменой деталей имеет смысл выполнить базовую очистку, проверить крепеж, состояние камеры и отсутствие посторонних предметов. Если после обслуживания остаются люфт, шум, нестабильный помол или электрическая неисправность, схема помогает сузить поиск. Для сравнения устройства и формата профессионального оборудования можно открыть раздел кофемолок.

После очистки стоит оценить состояние вала, опор и подшипников настолько, насколько это возможно без лишнего вмешательства. Радиальный люфт, посторонний шум или неравномерное вращение могут изменять рабочий зазор между жерновами и влиять на стабильность помола. В такой ситуации новый комплект ножей не устранит механическую причину. Схема помогает понять, какие элементы удерживают рабочий узел и в какой последовательности к ним добираться. Это позволяет планировать ремонт системы целиком, а не менять детали по одной в надежде случайно убрать симптом.

Что проверить после сборки

После ремонта сначала запустите кофемолку без зерна и убедитесь, что механизм работает свободно, ничего не задевает, крепления надежно затянуты, а проводка находится вдали от вращающихся деталей. Затем проверьте работу с зерном на нескольких настройках. Важны равномерность помола, отсутствие необычного шума, нормальный нагрев и повторяемость дозы. После установки новых жерновов начальную регулировку выполняют осторожно, не допуская жесткого контакта режущих поверхностей. Дату ремонта и код установленной запчасти стоит сохранить: эта информация упростит последующее техническое обслуживание и повторный подбор.
