RANCILIO

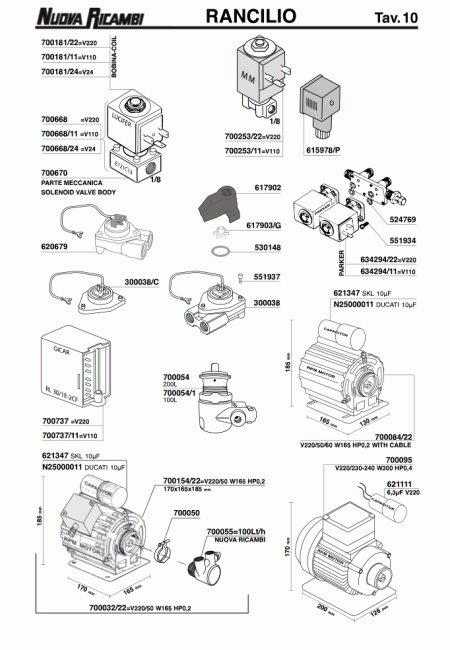

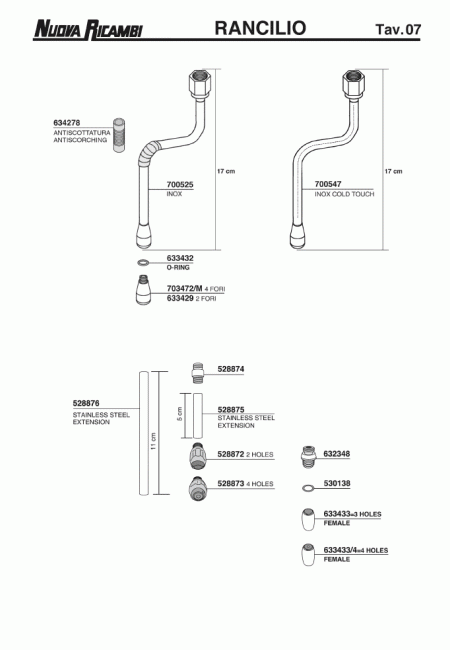

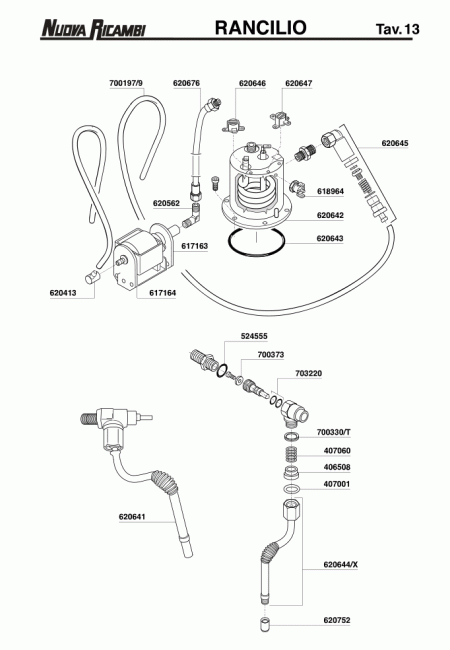

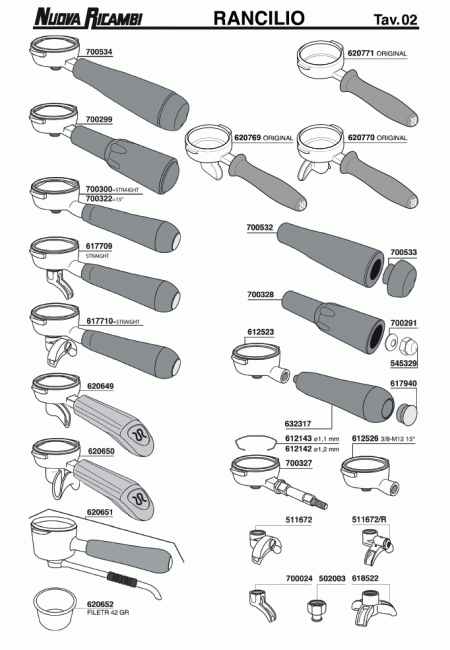

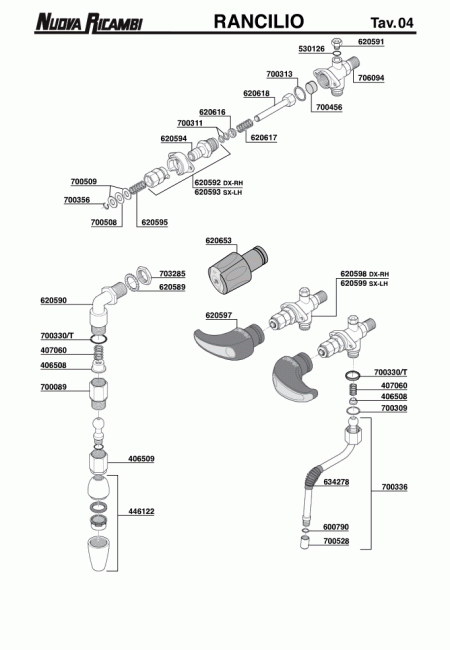

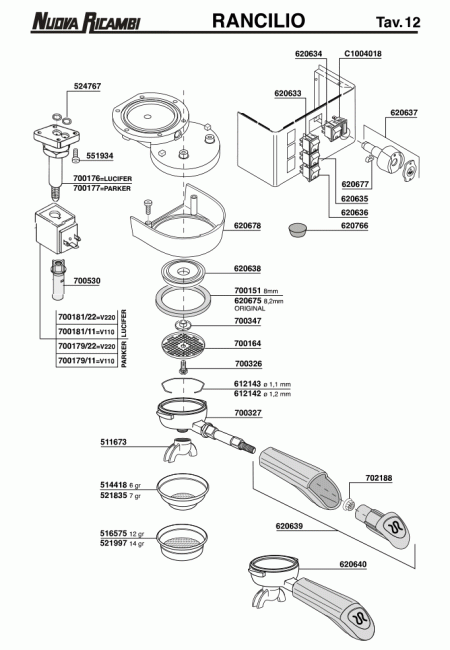

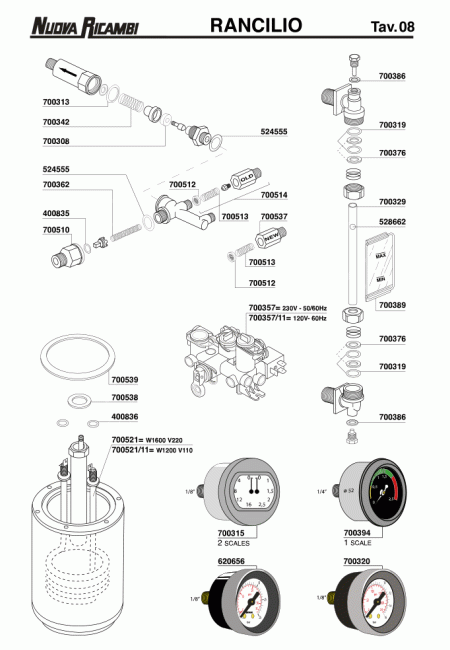

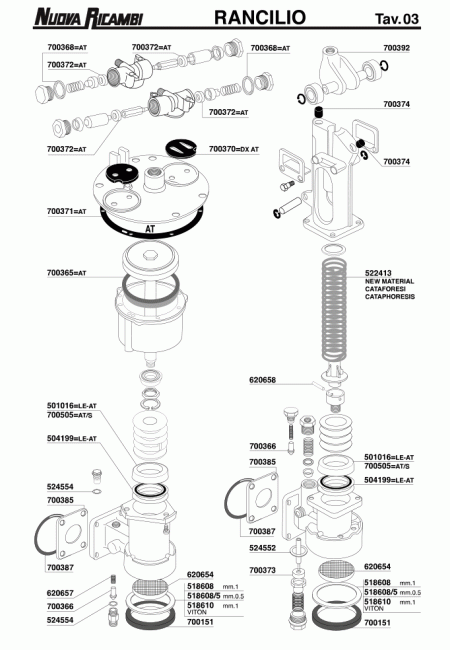

Схема кофемашины RANCILIO нужна тогда, когда сервисную задачу необходимо перевести из описания «где-то внутри машины» к конкретному узлу, позиции и способу соединения деталей. Взрывная деталировка помогает увидеть последовательность сборки, а электрическая или гидравлическая схема — проследить работу контура. Такой материал особенно полезен перед заказом запчасти, разборкой группы, клапанного блока, бойлера или корпусных элементов. Главное правило — работать со схемой именно той модели и версии, которая стоит перед мастером, и не переносить позиции деталей между разными машинами только из-за похожего внешнего вида.

С чего начинать поиск нужной схемы RANCILIO

Перед открытием деталировки стоит зафиксировать полное название модели с шильдика, электрическое исполнение и другие доступные идентификаторы. В пределах одной линейки могут встречаться изменения конструкции, поэтому схема для близкого названия подходит не всегда. Если документация в категории разделена на несколько файлов или узлов, сначала определяют, где находится неисправность: группа, подача воды, пар, электроника, корпус или другой контур. Общую навигацию удобно начинать с раздела схем кофемашин, а уже затем переходить к конкретному бренду и модели.

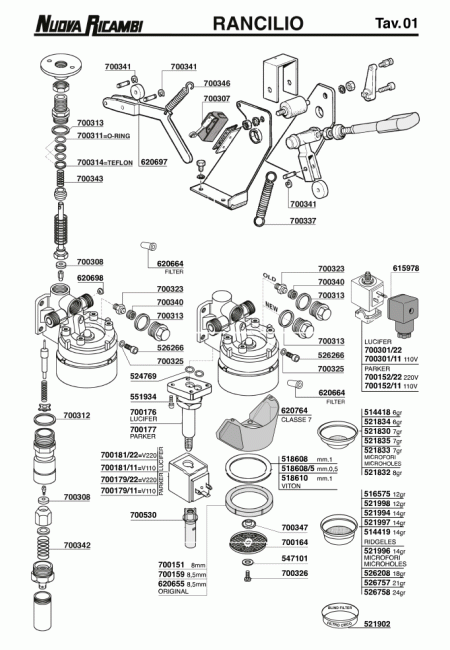

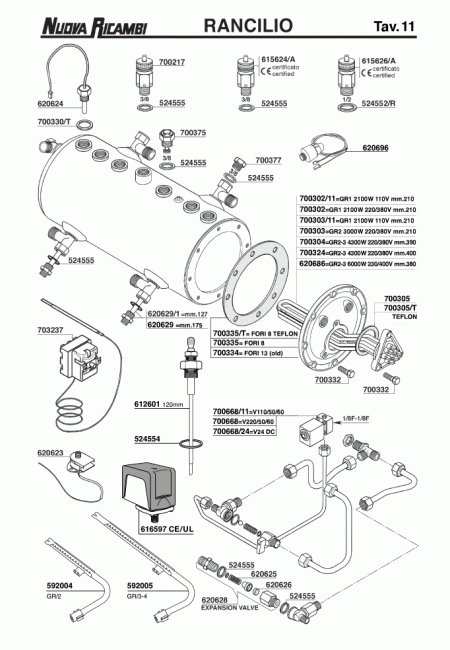

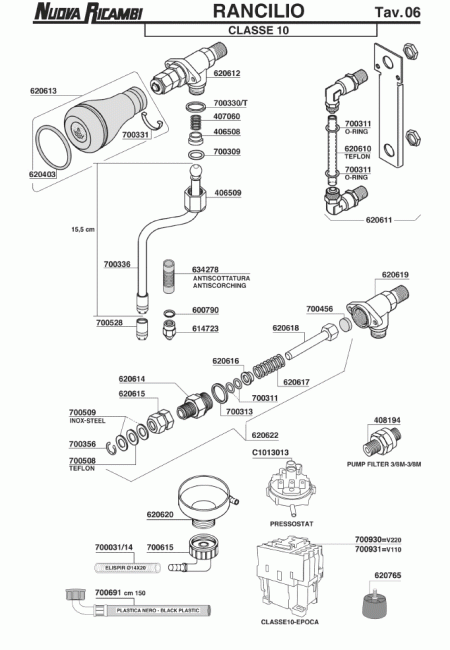

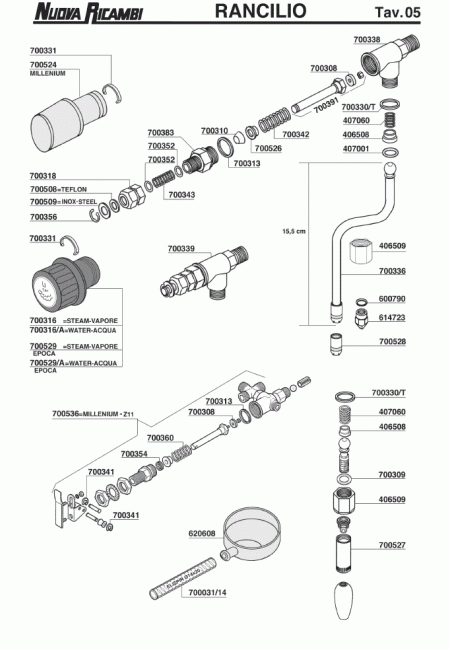

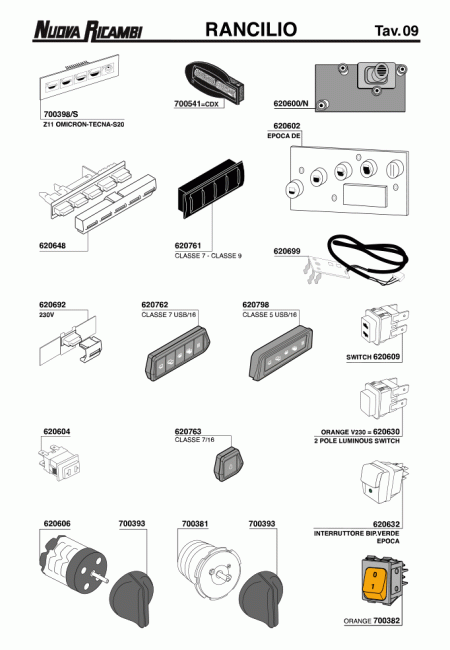

Как читать взрывную деталировку

Взрывная схема показывает детали разнесенными по порядку сборки, поэтому она полезна не только для поиска номера позиции. По ней можно понять, какие шайбы, пружины, уплотнения и крепления стоят рядом, с какой стороны устанавливается элемент и что придется снять для доступа. Перед разборкой полезно сравнить схему с реальной машиной и сделать несколько фотографий узла. После этого позицию нужной детали сверяют с таблицей или каталогом. Если номер не читается, форма и размеры помогают подтвердить выбор, но не должны быть единственным основанием для заказа.

Гидравлическая схема и поиск причины неисправности

Когда проблема касается набора воды, давления, пролива, пара или слива, важно проследить весь путь жидкости, а не сосредотачиваться на первом подозрительном клапане. Схема помогает увидеть последовательность насоса, бойлера, клапанов, жиклеров и группы и понять, где измерение или осмотр дадут больше информации. Например, слабый поток может быть связан с загрязнением канала, состоянием клапана или ограничением в другой точке контура. Метод «заменить деталь и проверить» часто обходится дороже последовательной диагностики, особенно когда несколько узлов дают похожие симптомы.

Электрическая схема и безопасная проверка

Электрическая деталировка нужна для понимания питания нагревателей, насосов, клапанов, датчиков, реле и управляющих модулей. Перед любым вмешательством машину обесточивают, а измерения под напряжением выполняют только тогда, когда это действительно необходимо и есть соответствующая квалификация. По схеме стоит идти от источника питания к нагрузке, проверяя защиту, контакты, управление и сам потребитель. Не следует делать перемычки «для теста», если непонятно, что именно контролирует цепь. Схема полезна тем, что позволяет проверять логику работы, а не просто искать визуально подгоревший компонент.

Подбор запчасти по позиции, а не по сходству

После нахождения компонента на схеме нужно сверить его обозначение с реальной деталью: крепление, резьбу, разъемы, диаметр, длину и другие доступные признаки. Особенно это важно для клапанов, уплотнений, термодатчиков и электрических компонентов, где внешне похожие исполнения могут отличаться параметрами. Если позиция относится к универсальной группе деталей, полезно дополнительно посмотреть универсальные запчасти, но совместимость все равно проверяют по конкретной машине. Наличие похожего компонента у другого бренда не является доказательством взаимозаменяемости.

Разборка, повторная сборка и контроль

Схема особенно ценна во время обратной сборки. Пружины, прокладки, шайбы и дистанционные элементы нужно вернуть в том же порядке и направлении, которые предусмотрены конструкцией. Если узел сложный, детали лучше раскладывать последовательно и подписывать, а фотографии делать перед каждым новым уровнем разборки. После ремонта машину сначала проверяют без нагрузки: нет ли протечек, правильно ли работают клапаны и автоматика, не появились ли посторонние звуки. Затем проводят рабочий цикл и повторно осматривают зону ремонта после прогрева.

Фотофиксация и собственные заметки во время ремонта

Даже хорошая схема не показывает состояние конкретной машины до разборки, поэтому ее стоит дополнять собственной фотофиксацией. Полезно снимать расположение проводов, направление разъемов, порядок шайб, прокладок и трубок до того, как они будут отсоединены. На сложном узле можно сделать простые отметки или подписать пакеты с крепежом по зонам. Такие заметки особенно помогают, когда ремонт прерывается или деталь приходится ждать. Во время сборки схема отвечает за конструктивную логику, а фотографии — за фактическое состояние именно этой машины до вмешательства.

После завершения ремонта полезно записать, какой симптом был в начале, что именно проверяли, какую деталь подтвердили и какой результат получили после запуска. Это создает короткую сервисную историю и помогает не повторять те же проверки при следующем обращении. Если проблема вернется, будет понятнее, относится ли она к тому же узлу или возникла новая неисправность. Для мастерской такая дисциплина важна не меньше самой схемы: документация показывает, как машина задумана, а записи показывают, что уже происходило с конкретным экземпляром.

Страница RANCILIO в разделе спецификаций полезна как сервисная карта: она помогает найти нужную деталировку, уточнить положение компонента и спланировать работу до того, как машина будет разобрана. Если параллельно обслуживается кофемолка, для нее есть отдельный раздел схем кофемолок — эти документы не стоит смешивать с документацией кофемашины. Наиболее надежный результат дает простая последовательность: точная идентификация модели, выбор правильной схемы, диагностика контура, сверка детали, аккуратная сборка и контроль после запуска. Перед окончательным решением полезно еще раз сверить фактические размеры, доступ к узлу и последовательность ежедневных операций на конкретном рабочем месте.
