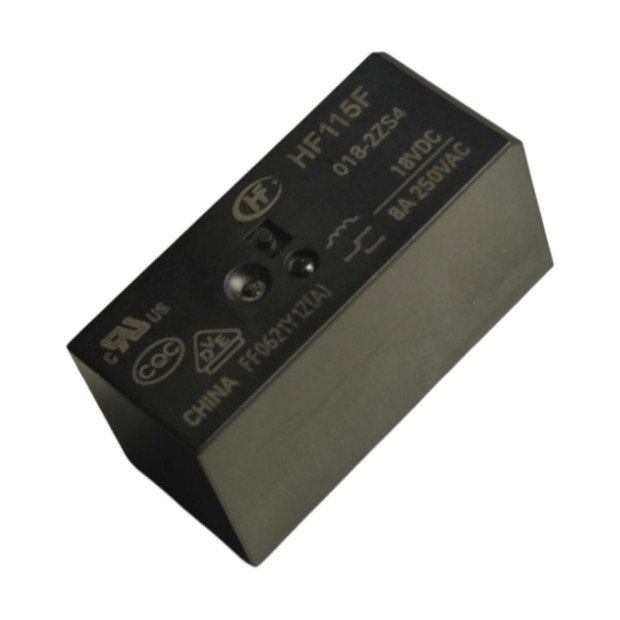

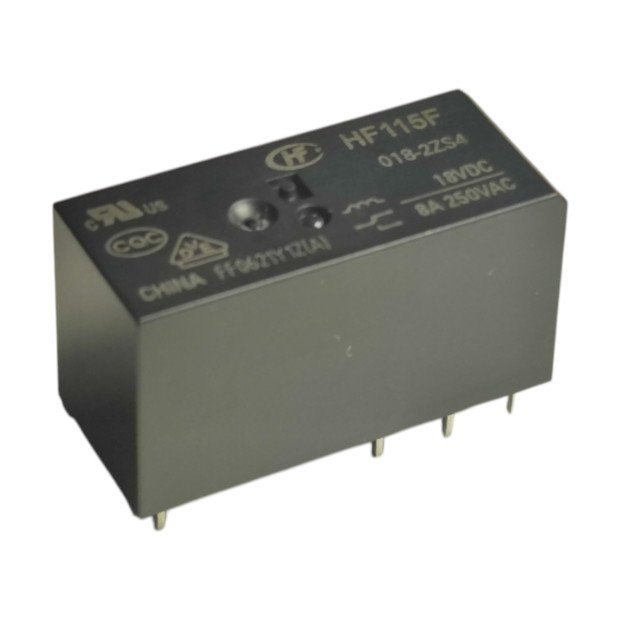

Оригінальне електромагнітне реле серії HF115F (повний аналог застарілого маркування JQX-115F). Це специфічна версія з котушкою на 18 Вольт, яка масово використовується в блоках керування професійних кавомашин.

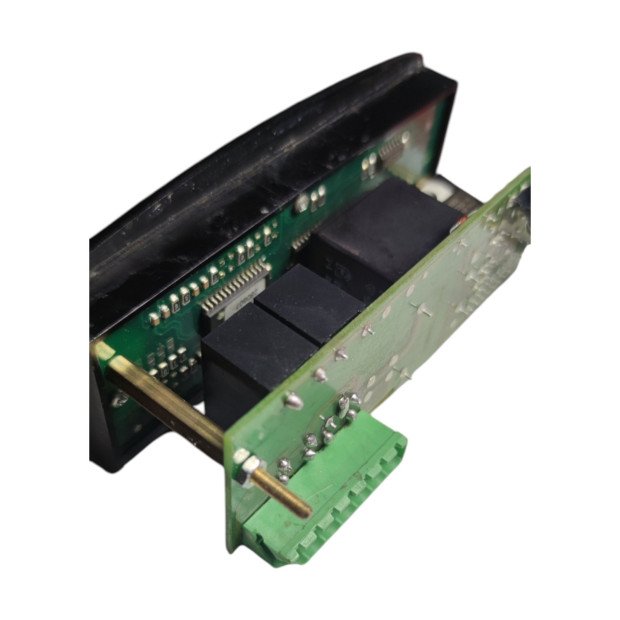

Найчастіше це реле виходить з ладу на платах GICAR, встановлених у кавоварках Expobar, Markus та інших. Якщо ваша кавомашина вмикає клапан групи, але не запускає помпу (або навпаки), причиною зазвичай є вигорання контактів саме цього реле (позиція на платі RL1 або RL2).
☕ Сумісність та застосування:
Це реле є штатною запчастиною для ремонту силових плат управління GICAR, зокрема моделей:
GICAR 9.5.28.68G00 (Expobar New Elegance)
GICAR 9.5.28.68v00 (Board 5 Push-Buttons 230V)
Expobar 60100402 (Оригінальний код виробника)
GICAR 9.5.28.31G00 (Contibar 1d5e GRCZ NKP S10)
Та інших контролерів серії GICAR 1d5e / 3d5e, де використовується керуюча напруга 18V.

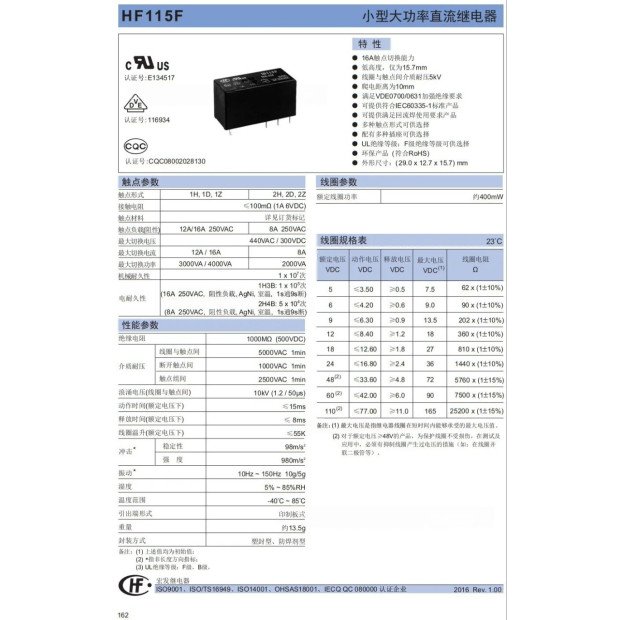

⚙️ Технічні характеристики:
Модель: HF115F 018-2ZS4 (повна заміна для JQX-115F 018-2HS4 / 2ZS4)
Напруга котушки: ⚡ 18V DC (Увага! Це рідкісний вольтаж, не плутати з 12V або 24V)

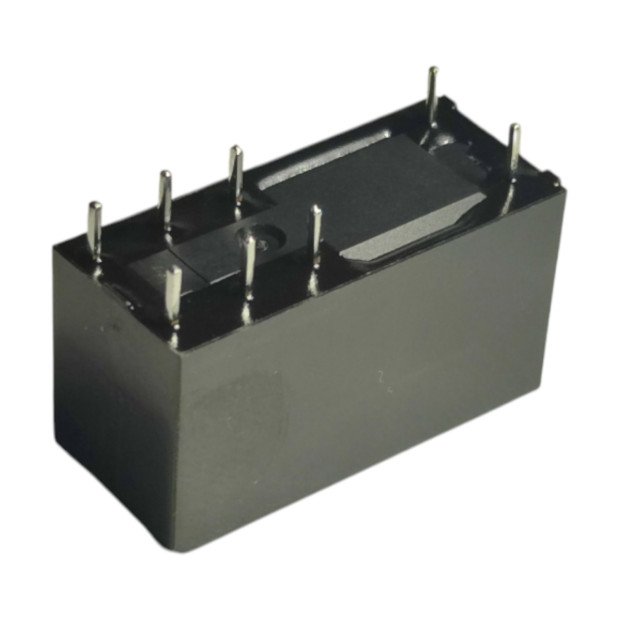

Контактна група: DPDT (2 перекидних контакти / 2 Form C). Має 8 ніжок, підходить для плат з посадковим місцем на 6 або 8 отворів.
Максимальний струм комутації: 8 Ампер (при 250V AC)
Тип монтажу: THT (в отвори на плату)
Габарити: 29.0 × 12.7 × 15.7 мм
Чому варто купити це реле?
Оригінальний вольтаж 18V: Більшість універсальних реле мають 12В або 24В, які не працюватимуть коректно на платах Expobar/Gicar (згорять або не ввімкнуться). Це реле розраховане саме під схему живлення вашої плати.
Подвійна група контактів: Забезпечує одночасне увімкнення двох ланцюгів (наприклад, клапан групи + помпа), що критично для алгоритму роботи Expobar.
Висока надійність: Посилені контакти розраховані на індуктивне навантаження (вібраційні помпи Ulka, електромагнітні клапани).
