Вимикачі та перемикачі

Вимикачі та перемикачі в професійному кавовому обладнанні керують живленням, режимами роботи й окремими функціональними ланцюгами. На вигляд це може бути проста клавіша, тумблер або поворотна ручка, але всередині часто працює кілька контактів із заданою послідовністю замикання. Саме тому заміну підбирають не лише за формою передньої частини. Потрібно перевірити електричну схему, кількість положень, допустиме навантаження, тип клем, монтажні розміри та спосіб фіксації в панелі. Неправильно підібраний перемикач може фізично встановитися, але керувати обладнанням некоректно.

Які вимикачі та перемикачі зустрічаються в обладнанні

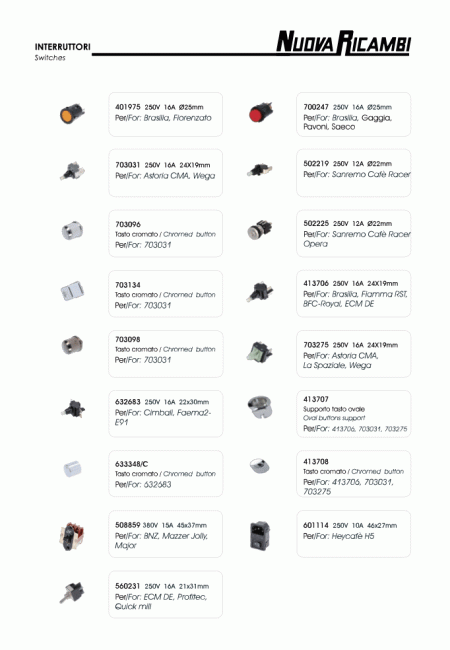

У різних машинах можуть застосовуватися клавішні, поворотні, важільні та інші типи комутаційних елементів. Одні виконують просту функцію увімкнення і вимкнення, інші мають кілька стабільних положень або одночасно перемикають декілька незалежних контактних груп. Поруч із ними в панелі керування часто працюють кнопки та сигнальні лампи. Вони можуть виглядати як один функціональний блок, але електрично виконують різні завдання, тому при ремонті важливо правильно визначити тип несправного елемента.

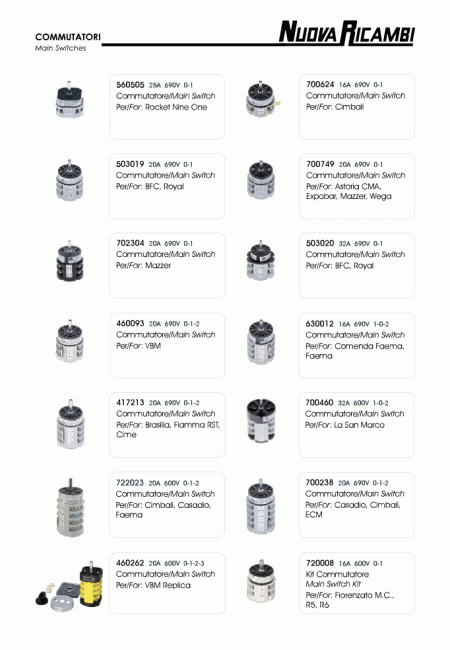

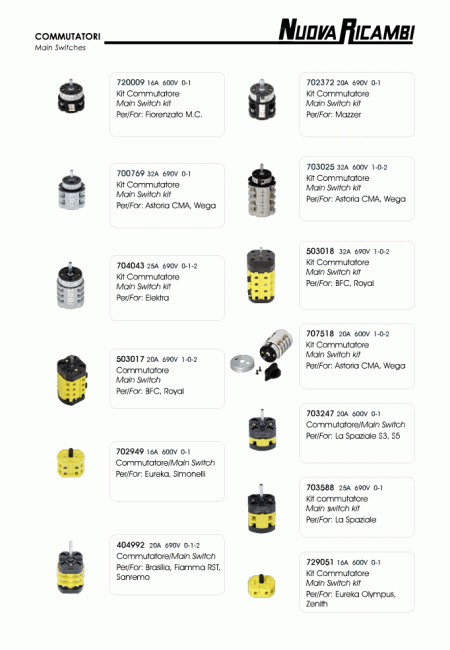

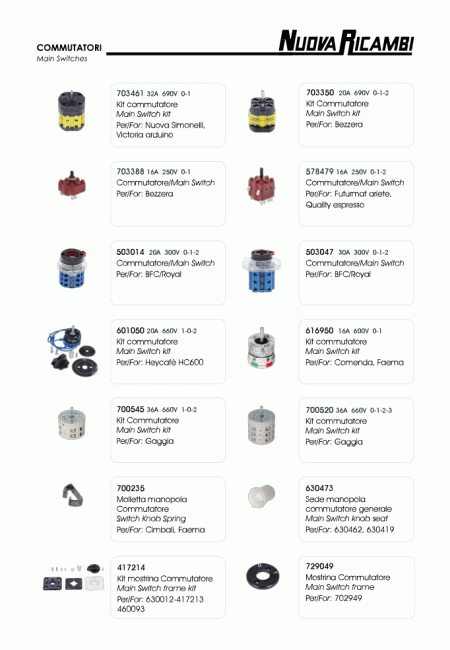

Поворотні багатопозиційні перемикачі особливо вимогливі до підбору, тому що однакова кількість положень не означає однакову схему контактів. У двох зовні схожих виробів контакти можуть замикатися в різній послідовності. Для сервісу корисно мати фото підключення до демонтажу, позначення клем і результати прозвонки на знеструмленому компоненті. Якщо старий перемикач частково підгорів, деякі контактні пари ще можуть працювати, а інші вже мати підвищений опір або повністю втратити контакт.

Електричні параметри важливіші за зовнішню схожість

Перед замовленням потрібно звіряти робочу напругу, допустимий струм, характер навантаження, кількість полюсів і контактних груп. Особливо важливо розуміти, чи комутує елемент силове навантаження безпосередньо, чи лише подає керуючий сигнал на реле або електроніку. Запас по струму не компенсує неправильну схему контактів, а правильна схема не робить безпечною деталь із недостатнім електричним рейтингом. Якщо маркування на старому корпусі читається, його потрібно зафіксувати повністю, включно з дрібними позначеннями біля клем.

Для перевірки електричних параметрів і стану контактів можуть знадобитися вимірювальні прилади. Опір замкненого контакту має бути стабільним, а сам механізм — чітко переходити між положеннями без випадкових розривів. Прозвонку виконують тільки на повністю відключеному обладнанні, бажано після зняття проводів із перевірюваного вузла, щоб сусідні ланцюги не спотворювали результат. Робота під мережевою напругою належить до небезпечних операцій і повинна виконуватися кваліфікованим спеціалістом.

Посадка в панель, вал, ручка та клеми

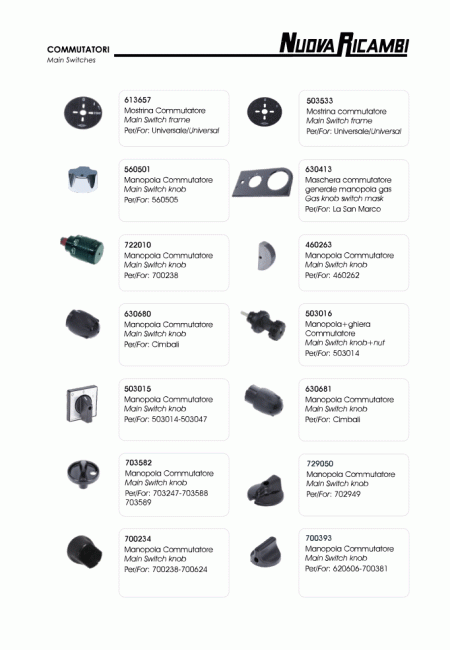

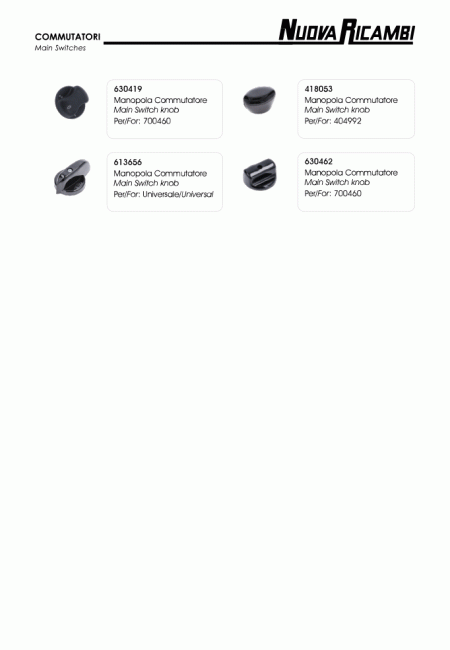

Механічна сумісність складається з кількох розмірів. Для клавішного вимикача важливий виріз у панелі, товщина панелі та засувки. Для поворотного — діаметр і довжина вала, форма площини або шліца, різьба монтажної втулки, положення стопора. Також потрібно перевірити, чи вистачає місця за панеллю для корпуса й підключених клем. Нова деталь може мати правильну електрику, але не встановитися через зайві кілька міліметрів довжини або іншу орієнтацію контактів.

Тип клем впливає і на монтаж, і на надійність. Якщо використовуються плоскі роз’єми, їх ширина та посадка повинні відповідати наконечникам проводки. Ослаблений контакт нагрівається й може пошкодити навіть справний новий вимикач. Сліди потемніння на клемі, оплавлена ізоляція або втрата пружності роз’єму — привід перевірити не тільки сам перемикач, а й провід та наконечник. У розділі різних компонентів можуть знаходитися суміжні дрібні елементи, але конкретну заміну завжди звіряють за параметрами.

Ознаки несправності та діагностика

Типові симптоми залежать від того, який ланцюг комутує деталь. Обладнання може зовсім не вмикатися, запускатися лише в певному положенні, втрачати нагрів або окрему функцію, реагувати на рух ручки чи натискання корпусу. Іноді несправність проявляється періодично через нагрівання контактів. Перед заміною необхідно виключити проблеми в проводці, роз’ємах, запобіжниках і навантаженні, яке комутується. Інакше новий елемент може повторно пошкодитися від тієї ж зовнішньої причини.

Підгорілі контакти часто залишають характерні сліди: запах, потемніння пластику, оплавлення клем або нестабільний опір. Однак розбирати герметичний або неремонтопридатний корпус заради зачистки контактів не завжди доцільно. Якщо конструкція не передбачає сервісу, безпечніше підібрати правильну заміну. Особливу увагу потрібно приділити причині перегріву: надмірний струм, слабкий наконечник, забруднення, волога або механічне недовмикання можуть бути важливішими за природний знос.

Як підбирати заміну без помилок

Найнадійніший набір даних для підбору — код старої деталі, фотографії з усіх боків, схема контактів, кількість положень, електричне маркування та основні монтажні розміри. Якщо є схема обладнання, потрібно також перевірити позицію в ній. Для універсального компонента бренд кавомашини сам по собі не визначає сумісність: одна й та сама платформа може використовувати різні перемикачі залежно від року або виконання. Загальний розділ універсальних запчастин допомагає перейти до суміжних електричних і механічних груп.

Не варто переносити дроти на новий елемент лише за фізичним розташуванням клем. Нумерація контактів і їх функція можуть відрізнятися навіть при схожому корпусі. Перед підключенням потрібно зіставити позначення виробника або прозвонити схему нового перемикача. Це особливо критично для багатопозиційних моделей, де помилка може одночасно подати живлення на неправильні ланцюги. Фотографія старого підключення корисна як довідка, але не замінює електричної перевірки.

Контроль після встановлення

Після монтажу перевіряють механічну фіксацію, легкість перемикання, відсутність натягу проводів і щільність кожного наконечника. Лише після цього обладнання можна запускати за штатною процедурою. Потрібно послідовно пройти всі робочі положення й переконатися, що кожне виконує саме свою функцію, без нагрівання клем, тріску або запаху. Якщо перемикач керує кількома режимами, корисно перевіряти їх окремо, а не робити висновок після одного успішного ввімкнення.

Після кількох робочих циклів доцільно повторно оглянути клеми та корпус, якщо доступ до них безпечний після повного знеструмлення. Наявність потемніння або ослаблення з’єднання означає, що проблема не усунена повністю. Якісний ремонт електричної комутації — це не просто встановити нову клавішу чи пакетний перемикач, а відновити нормальний контакт, правильну схему керування та безпечну механічну посадку всього вузла.
