CARIMALI

Раздел CARIMALI предназначен для случаев, когда перед ремонтом профессиональной или автоматической кофемашины нужно сначала разобраться со схемой, деталировкой и кодом конкретной запчасти. В технике одного бренда внешне похожие клапаны, нагревательные элементы, датчики, прокладки, элементы группы, трубки или электронные модули могут отличаться по ревизии, подключению и посадочным размерам. Поэтому надежная последовательность подбора выглядит так: точная модель машины, нужный узел на схеме, позиция детали, артикул и только после этого сравнение с фактически установленным компонентом. Такой подход особенно полезен при сервисном ремонте, когда ошибка в идентификации приводит к повторной разборке оборудования.

Зачем нужны схемы и деталировки CARIMALI

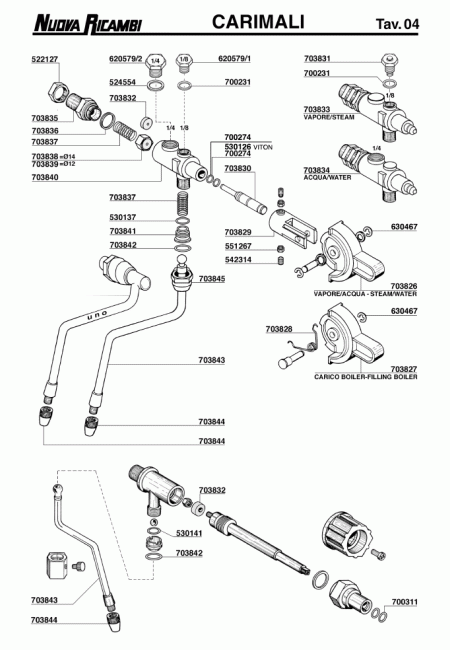

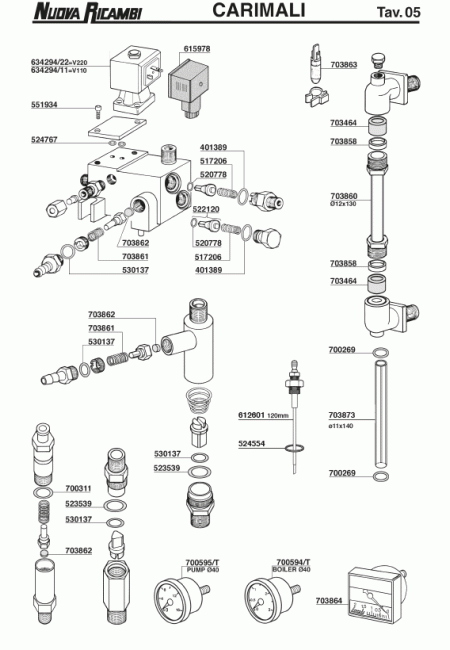

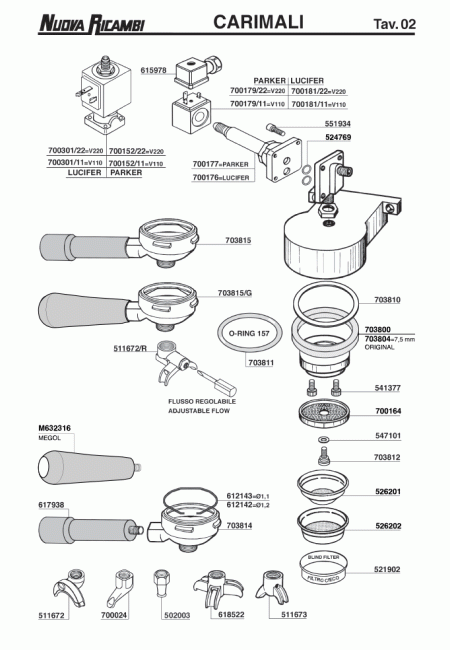

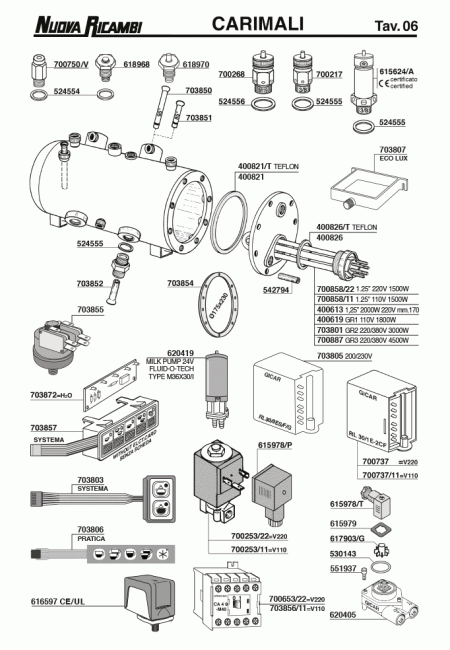

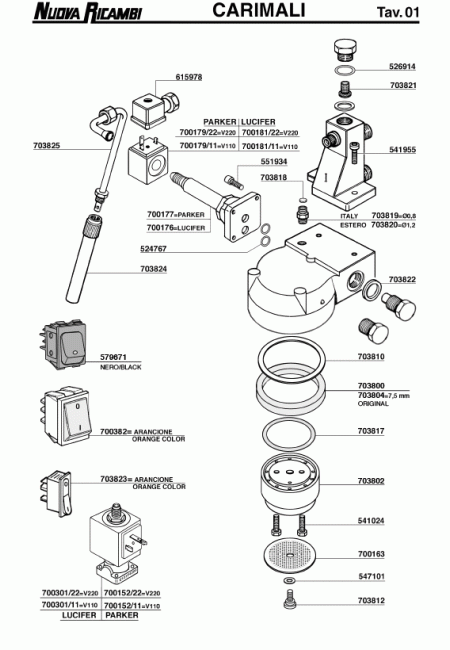

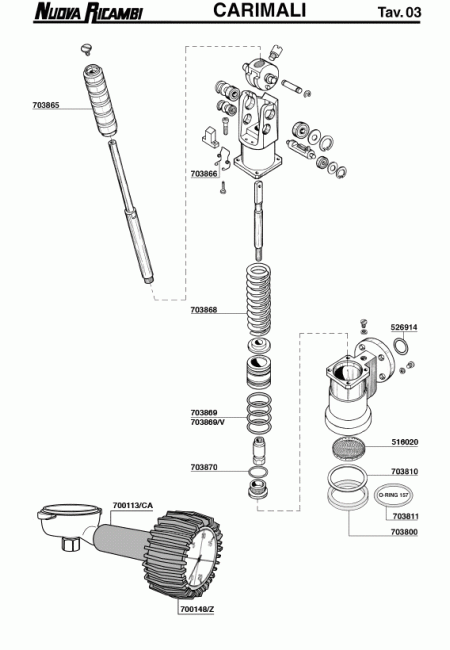

Взрыв-схема показывает не просто список деталей, а их взаимное расположение внутри конкретного узла: заварочной группы, бойлера, гидросистемы, парового контура, кофемолки, привода, корпуса или электрической части. Это помогает понять, из каких элементов состоит узел, в какой последовательности они установлены и какая позиция соответствует нужной запчасти. Если требуется перейти к общему каталогу технической документации, используйте раздел схем кофемашин. В нем удобно сравнивать страницы разных брендов и возвращаться к нужному производителю без случайного поиска.

Схема особенно полезна после частичной разборки, когда рядом лежат похожие шайбы, пружины, уплотнения, фитинги или крепеж. По ней легче восстановить порядок сборки, проверить ориентацию деталей и понять, продается ли элемент отдельно или входит в более крупный узел. При этом деталировка не заменяет диагностику. Если кофемашина не нагревает, не подает воду, не формирует давление или имеет утечку, сначала нужно определить неисправный участок, а затем переходить от узла к конкретному артикулу.

Как правильно определить модель и версию машины

Начинать стоит с шильдика. Название модели нужно переписывать полностью, вместе с буквами, индексами и другими обозначениями, если они присутствуют. Для профессиональных машин также могут иметь значение количество групп, исполнение и конструктивная ревизия. Фото передней панели полезно как дополнительная информация, но оно не показывает внутреннюю конфигурацию. В пределах одной линейки производитель может менять отдельные компоненты, разъемы или способ крепления, поэтому совпадение внешнего вида еще не подтверждает совместимость.

Если на старой детали сохранилась маркировка, ее стоит сфотографировать и переписать без сокращений. Для электрических компонентов дополнительно сверяют напряжение, мощность, количество контактов и схему подключения. Для гидравлических деталей важны резьба, диаметры, форма штуцеров и уплотнений. Для механики — геометрия, оси, отверстия и посадочные места. Если параллельно обслуживается техника другого профессионального бренда, в каталоге можно отдельно открыть схемы FAEMA или CASADIO, не перенося артикулы между брендами без проверки.

Какие узлы нужно проверять комплексно

В кофемашине неисправность редко существует полностью изолированно. Подтекание возле клапана может быть связано с уплотнением, фитингом, трубкой или посадочной поверхностью. Отсутствие нагрева может потребовать проверки ТЭНа, датчика, защиты, силового реле, проводки и управления. Посторонний шум в приводе не обязательно означает поломку только одной шестерни: причиной бывает перекос, заклинивание подвижного узла или износ опоры. Именно схема позволяет видеть соседние компоненты и строить диагностику по цепочке, а не менять детали по одной на основании предположения.

Перед демонтажем сложной гидравлики или электрики полезно сделать серию фотографий с разных ракурсов. Они дополняют деталировку и помогают восстановить маршруты трубок, положение хомутов, клемм и разъемов. Для электрической части это особенно важно, когда рядом установлено несколько похожих колодок. Любые работы внутри сетевой кофемашины выполняют только на обесточенном оборудовании, а измерения под напряжением требуют соответствующей квалификации и средств безопасности.

Как подбирать запчасть по позиции и артикулу

Практический алгоритм прост: определить модель, найти функциональный узел на схеме, выписать номер позиции и код, а затем сверить этот код с маркировкой старой детали. Если встречается новый артикул вместо старого, нужно проверить, является ли он прямой заменой именно для нужной версии. Визуальное сходство не должно быть единственным критерием. Даже одинаковая форма корпуса может скрывать другую резьбу, другое напряжение катушки, иной диаметр отверстия или отличающуюся разводку контактов.

Когда маркировка стерта, подготовьте фото шильдика машины, общий вид узла, деталь со всех сторон, место установки и ключевые размеры. Это дает намного больше информации, чем одна фотография детали на столе. Для сравнения сервисной логики других профессиональных эспрессо-машин можно также просмотреть страницу DALLA CORTE или ELEKTRA. Такое сравнение полезно для навигации по каталогу, но совместимость каждой запчасти все равно определяется по документации конкретной модели.

Что проверить при сборке и первом запуске

После установки запчасти нужно проверить не только сам факт запуска. Гидравлические соединения осматривают на утечки при наборе воды, работе помпы и нагреве. Нагревательные узлы контролируют на стабильность температуры и отсутствие признаков перегрева. Механика должна двигаться без перекоса, заклинивания и непривычной нагрузки. После вмешательства в электрику до включения проверяют правильность разъемов, изоляцию, заземление и отсутствие зажатых проводов. Если ремонт затрагивал компоненты, контактирующие с водой или продуктом, после сборки требуется нормальная промывка рабочего контура.

Полезно оставлять короткую сервисную запись: модель машины, дату ремонта, код установленной детали, позицию на схеме и перечень проверенных соседних узлов. При следующем обслуживании такая история существенно упрощает диагностику. Если одна и та же зона выходит из строя повторно, записи помогают увидеть, что причина может быть не в отдельном компоненте, а в перегрузке, загрязнении, неправильной регулировке или смежной неисправности.

CARIMALI как точка входа в технический каталог

Страница CARIMALI лучше всего работает не как перечень случайных деталей, а как маршрут от конкретной машины к конкретной позиции. Сначала схема локализует узел, затем артикул сужает выбор, а технические параметры подтверждают совместимость. Это уменьшает риск ошибочного заказа и повторной разборки. Если нужна документация по другой марке, вернитесь в общий раздел схем или перейдите к соседним брендам в каталоге. Для каждой машины сохраняйте один и тот же принцип: модель, ревизия, схема, позиция, код и финальная проверка параметров.
