CASADIO

Раздел CASADIO нужен в тех случаях, когда ремонт кофемашины начинается не со случайного поиска похожей детали, а с точной идентификации оборудования. Схема и деталировка помогают увидеть конструкцию конкретного узла, найти номер позиции и сопоставить его с артикулом. Это особенно важно для клапанов, нагревательных элементов, датчиков, трубок, уплотнений, элементов группы и электрических компонентов, которые внешне могут быть очень похожими, но отличаться подключением, резьбой, размерами или версией исполнения. Надежный подбор начинается с полного названия модели и заканчивается проверкой фактически установленной запчасти.

Как пользоваться схемами CASADIO при ремонте

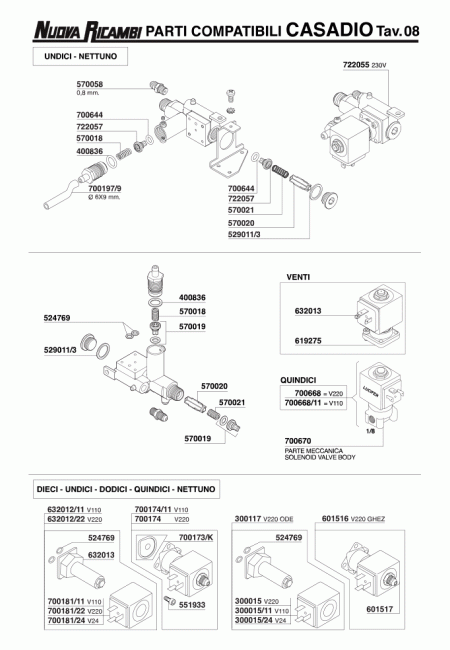

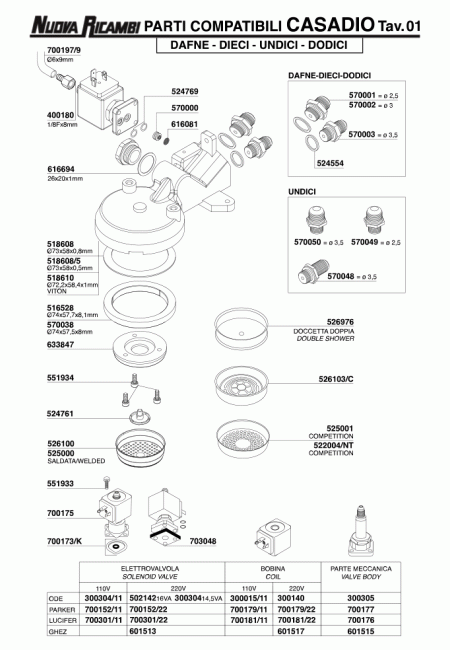

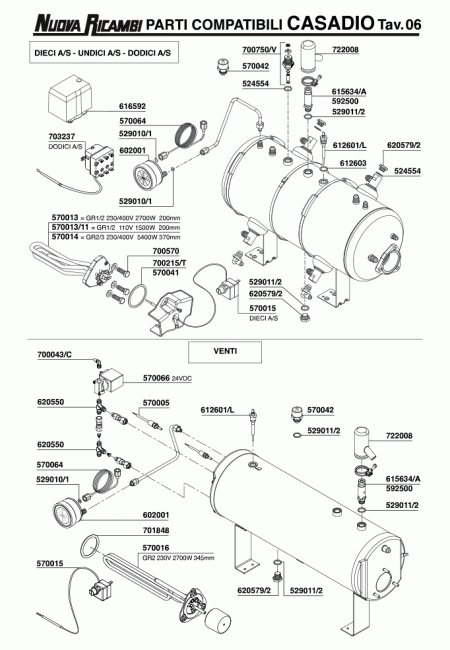

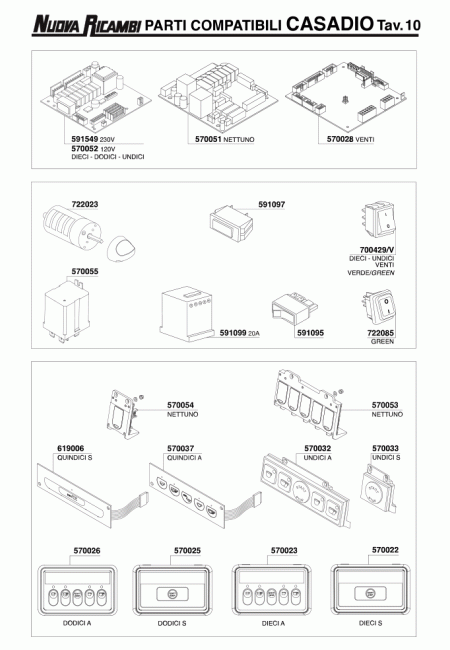

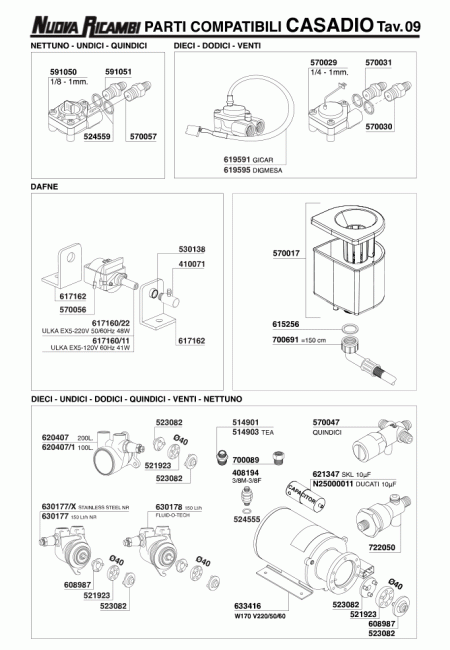

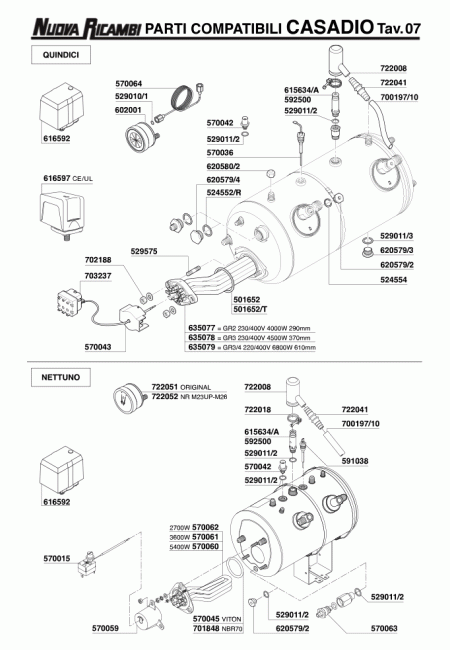

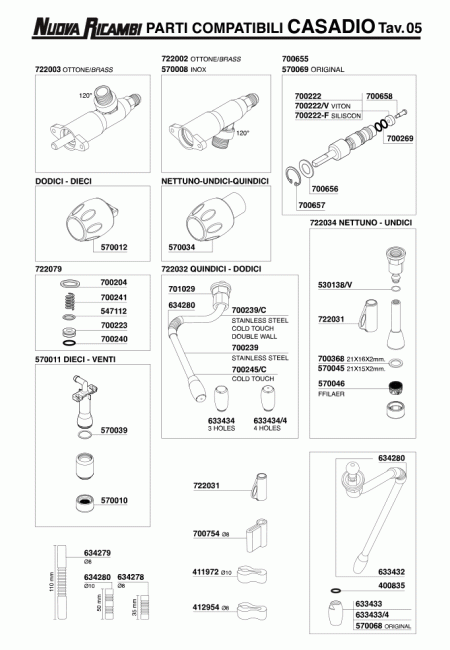

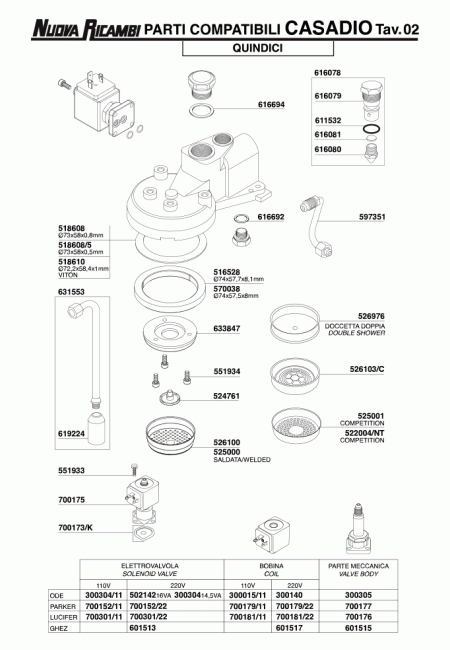

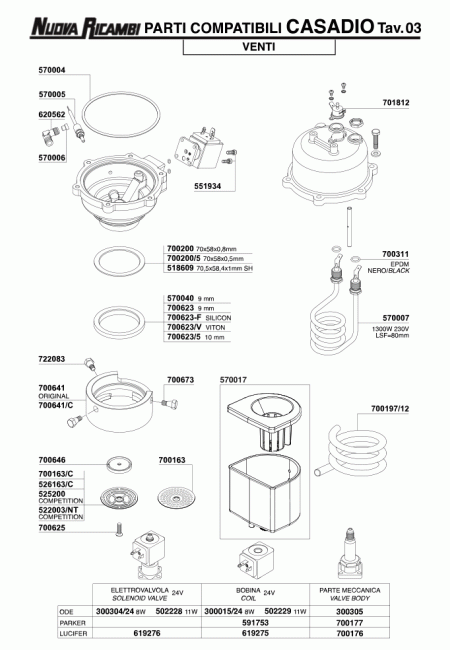

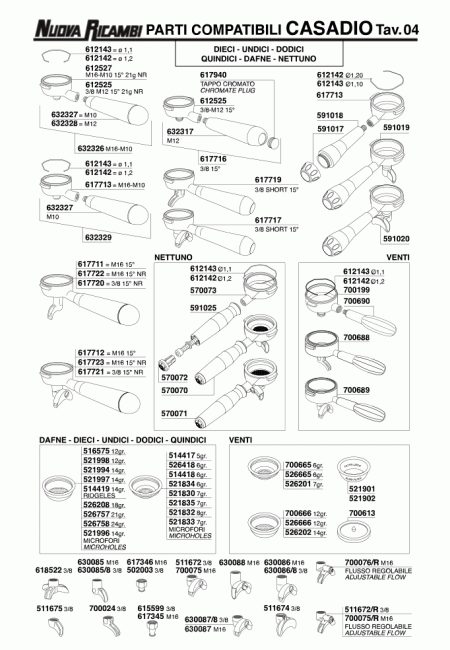

Деталировка показывает взаимное расположение компонентов внутри заварочной группы, бойлера, гидравлического контура, паровой системы, корпуса или электрической части. По схеме легче понять, где именно находится нужный элемент, какие детали стоят рядом и в какой последовательности они собираются. Если требуется сначала посмотреть общую структуру технического каталога, откройте раздел схем кофемашин. Он удобен как точка входа, когда модель или бренд еще уточняются.

Сама схема не заменяет диагностику. Если машина не набирает воду, не нагревает, имеет утечку, нестабильно подает пар или не запускает пролив, сначала нужно локализовать неисправный контур. Только после этого стоит переходить к позиции на деталировке. Такой порядок защищает от типичной ошибки, когда меняют видимую деталь, хотя причина находится в соседнем уплотнении, датчике, проводке, клапане или загрязнении канала.

Модель, шильдик и конструктивная версия

Перед поиском запчасти перепишите данные с шильдика полностью. Важны могут быть не только название серии, но и индексы, количество групп, электрическое исполнение и другие обозначения. Фото передней панели полезно для общего понимания, однако оно не подтверждает внутреннюю конфигурацию. В пределах одного семейства оборудования отдельные компоненты могут меняться в зависимости от года или ревизии, поэтому внешнего сходства машины недостаточно.

Если на старой детали сохранилась маркировка, ее нужно зафиксировать до очистки или утилизации компонента. Для электрики сверяют напряжение, мощность, количество контактов и тип разъема; для гидравлики — резьбу, диаметр, направление подключения и уплотнения; для механики — посадочные отверстия, длину, ось и форму рабочей части. При параллельном ремонте другого оборудования можно отдельно открыть схемы FAEMA или CARIMALI, но переносить артикулы между брендами без документального подтверждения не стоит.

Поиск детали по позиции и артикулу

Практический алгоритм подбора состоит из нескольких последовательных шагов: найти модель, открыть нужный функциональный узел, определить номер позиции, выписать артикул и сравнить его с маркировкой и геометрией старой детали. Если документация показывает замену старого кода на новый, нужно убедиться, что новый номер действительно применяется к вашей версии машины. Не следует ориентироваться только на фотографию товара: одинаковый корпус может иметь другую резьбу, напряжение катушки, диаметр отверстия или схему контактов.

Когда код на компоненте стерт, подготовьте набор информации: фото шильдика, общий вид узла, место установки, деталь с нескольких ракурсов и ключевые размеры. Такой комплект значительно полезнее одного фото на столе. Для сравнения принципа сервисной навигации можно также посмотреть страницы DALLA CORTE и PROMAC. Они помогают перейти к документации другого бренда, но совместимость всегда определяется отдельно для конкретной модели.

Какие узлы стоит проверять вместе

Во время ремонта полезно смотреть не только на одну позицию, а на весь локальный узел. Утечка возле электромагнитного клапана может быть связана с прокладкой, фитингом или трубкой. Отсутствие нагрева требует проверки нагревателя, термозащиты, датчика, силового элемента и проводки. Проблемы с проливом могут возникать из-за помпы, клапанов, загрязнения, датчика уровня или управления. Схема помогает увидеть эту цепочку и сформировать логичный порядок проверки, а не покупать компоненты по одному наугад.

Перед разборкой сложного участка сделайте фотографии маршрутов трубок, разъемов, клемм и крепежа. При сборке они дополнят схему, особенно если рядом расположены одинаковые колодки или шланги. Работы внутри сетевой кофемашины выполняют только после обесточивания и охлаждения оборудования. Измерения под напряжением и вмешательство в силовую часть должны выполняться с соответствующей квалификацией и соблюдением правил электробезопасности.

Контроль после установки запчасти

После ремонта недостаточно убедиться, что кофемашина просто включилась. Гидравлические соединения нужно осмотреть во время набора воды, нагрева и рабочего давления; электрические компоненты — проверить на правильность подключения и отсутствие перегрева; подвижные узлы — на плавность работы без перекоса и постороннего шума. Если деталь контактирует с водой или напитком, после сборки нужна нормальная промывка контура. Повторный осмотр через несколько рабочих циклов помогает вовремя заметить слабое уплотнение или неправильную посадку.

Полезно вести короткую сервисную запись: модель CASADIO, дата вмешательства, артикул установленной детали, позиция на схеме и сопутствующие проверки. При следующем ремонте такая история сокращает время диагностики и позволяет увидеть повторяющиеся неисправности. Страница CASADIO в этом смысле является не просто списком позиций, а рабочей точкой входа в технический каталог: точная модель, схема, узел, код, физическая сверка и контроль после сборки образуют наиболее надежный маршрут к правильно подобранной запчасти.

Перед заказом полезно свести все данные в один короткий чек-лист. В нем должны быть полная модель CASADIO, фото шильдика, описание симптома, номер позиции со схемы, найденный артикул, маркировка старой детали и критические размеры. Для электрики добавьте напряжение и тип разъема, для гидравлики — резьбу и диаметр, для механики — геометрию крепления. Если хотя бы один из этих пунктов противоречит схеме, лучше вернуться на шаг назад и проверить версию документации. Такая дисциплина занимает несколько минут, но часто экономит повторный заказ, простой оборудования и повторную разборку того же узла.
