PROMAC

Раздел PROMAC помогает перейти от конкретной профессиональной кофемашины к правильной запчасти через схему и деталировку. В сервисной практике недостаточно знать только бренд или видеть внешне похожий компонент. Нужно определить модель и исполнение машины, найти соответствующий узел, номер позиции, каталожный код и проверить основные параметры старой детали. Это важно для гидравлики, нагревательных узлов, групп, клапанов, датчиков, электрики и механических компонентов. Такой подход сокращает риск ошибочного заказа и помогает сразу проверить соседние элементы, которые могли стать причиной неисправности.

С чего начинать поиск в схемах PROMAC

Начинайте не с названия запчасти, а с данных машины. Перепишите шильдик, индексы, количество групп и другие обозначения, которые могут отличать конкретное исполнение. Далее перейдите к нужному функциональному разделу на схеме. Если сначала нужно увидеть весь набор брендовой документации, откройте схемы кофемашин. Такая навигация уменьшает вероятность открыть документацию другой модели с похожим названием.

Для профессиональной техники важно учитывать, что компоненты могут отличаться даже в близких версиях. Изменения касаются электрических характеристик, типа подключения, резьбы, формы крепления или посадочных размеров. Поэтому фотография детали — только вспомогательный ориентир. Если одновременно ремонтируется техника других марок, для отдельного поиска можно открыть RANCILIO или FAEMA, но совместимость не следует переносить с одного бренда на другой без проверки кода и параметров.

Как работать с позициями на деталировке

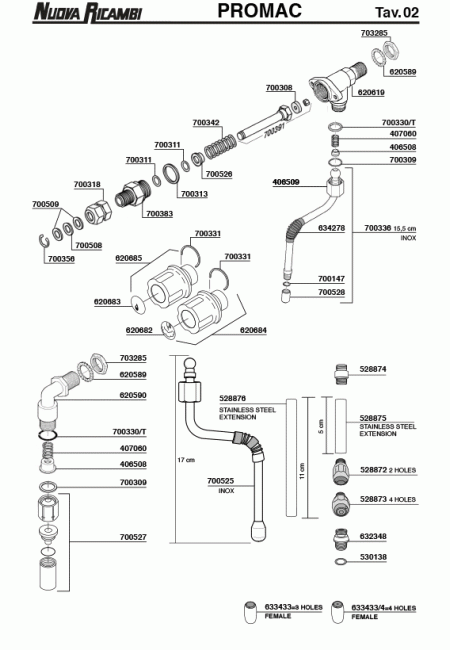

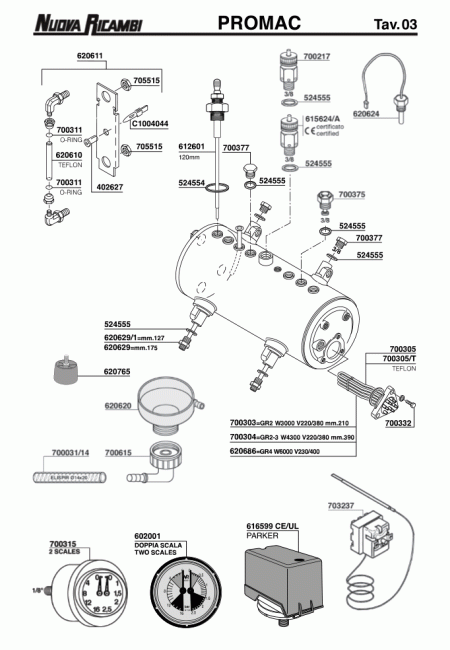

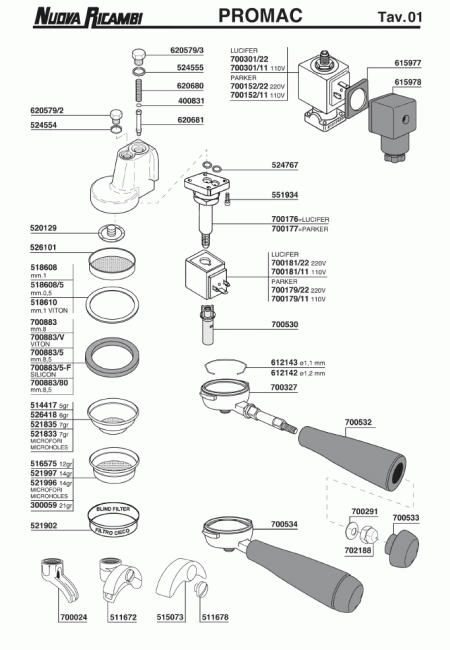

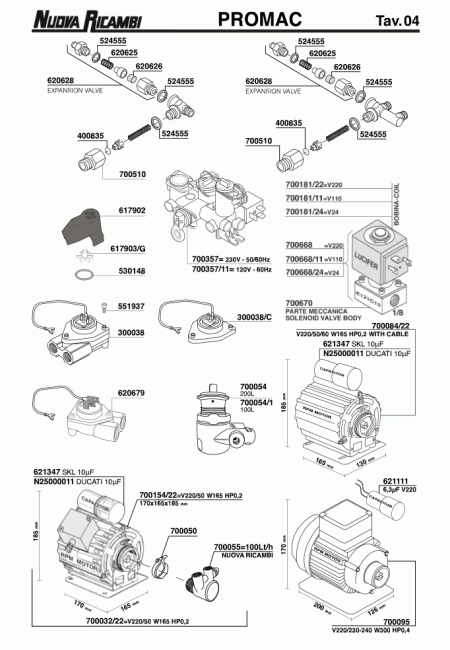

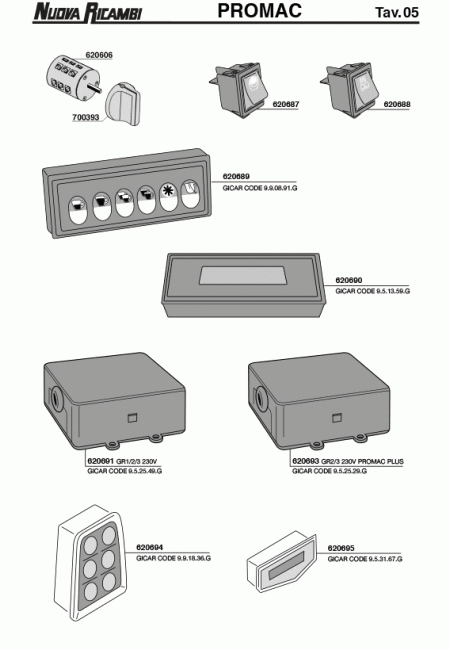

Взрыв-схема показывает, как собирается узел, и присваивает каждой детали номер позиции. Именно этот номер нужно сопоставить со списком артикулов. Такая логика особенно удобна для заварочной группы, где рядом могут находиться несколько прокладок, пружин, шайб, клапанов и крепежей. Она также помогает в гидравлике, где похожие фитинги могут иметь разную резьбу или направление подключения. После определения позиции стоит еще раз сравнить ее с реальной конструкцией машины, прежде чем переходить к заказу.

Если схема и фактический узел отличаются, не нужно пытаться подогнать деталь под найденный каталог. Проверьте, правильная ли версия документации, не было ли предыдущего ремонта и не установлен ли обновленный компонент. Фото до разборки, маркировка старой детали и измерения часто быстро объясняют расхождение. В сложных случаях полезно зафиксировать даже расположение трубок и разъемов, поскольку они могут отличать разные исполнения при одинаковом общем корпусе.

Что проверять вместе с артикулом

Артикул должен подтверждаться техническими признаками. Для соленоидного клапана сверяют напряжение катушки, резьбу и конфигурацию портов; для ТЭНа — мощность, геометрию, длину и тип клемм; для датчика — принцип работы, разъем и способ крепления; для платы — код и ревизию; для механики — размеры и посадочные точки. Если на старой детали есть дополнительный код производителя компонента, его также полезно сфотографировать. Чем больше независимых признаков совпадает, тем надежнее подбор.

Когда информации мало, соберите минимальный пакет: фото шильдика, общий вид узла, деталь спереди и сзади, маркировку и основные размеры. Это дает возможность проверить даже те отличия, которые не видны на каталожной картинке. Для навигации по смежным брендам профессионального оборудования можно перейти к страницам CASADIO или DALLA CORTE. Они полезны как отдельные каталоги, а не как источник взаимозаменяемости.

Диагностика до замены компонента

Схема показывает, где стоит деталь, но не доказывает, что именно она неисправна. Если нет нагрева, нужно проверить не только нагреватель, но и защиту, датчик, силовое управление и проводку. Если вода не проходит через группу, причиной могут быть помпа, клапан, засорение, датчик или управление. Если появилась утечка, осматривают уплотнения, резьбовые соединения и состояние посадочных поверхностей. Сервисный подход состоит в том, чтобы подтвердить неисправность измерением или осмотром, а уже потом заменять позицию со схемы.

Перед разборкой отключите машину от электросети, дайте бойлеру остыть и убедитесь в отсутствии давления. Работы с силовыми цепями требуют соответствующей квалификации. Для сложных узлов сделайте серию фотографий, обозначьте разъемы и трубки. Это особенно полезно, если ремонт растягивается по времени: собственные фото вместе с деталировкой позволяют восстановить правильную конфигурацию без догадок.

Проверка после ремонта PROMAC

После замены запчасти проверьте не только запуск, но весь рабочий режим узла. Гидравлику тестируют на герметичность во время набора воды, нагрева и пролива; нагревательные элементы — на стабильность работы; клапаны — на правильное открывание и закрывание; электрические соединения — на надежность и отсутствие нагрева; механику — на свободный ход. Если деталь контактирует с водой или напитком, после сборки выполните промывку рабочего контура.

Сохраняйте короткую запись о ремонте: точную модель PROMAC, симптом, номер позиции, артикул и результат контрольного теста. Если одна и та же зона выходит из строя повторно, эта информация поможет увидеть системную причину — например, загрязнение, перегрев, нестабильное питание или неправильную регулировку. Страница схем PROMAC лучше всего работает как часть такого дисциплинированного процесса: сначала машина и узел, затем позиция и код, далее подтверждение параметров и только после этого установка.

Для PROMAC также полезно проверять, соответствует ли найденная деталь условиям работы конкретной машины. Одинаковая по форме катушка может иметь другое напряжение, нагреватель — другую мощность, а трубка — иной диаметр или длину. После выбора артикула составьте короткое сравнение «старая деталь — новая деталь» по трем-пяти ключевым параметрам. Если все совпадает, риск ошибки заметно ниже. Если есть расхождение, его нужно объяснить документацией или подтвержденной заменой, а не предположением. Такая проверка особенно важна, когда машина используется интенсивно и неправильный компонент способен вызвать повторную неисправность.

Если машина ежедневно работает под нагрузкой, после ремонта стоит повторить контроль не только сразу, но и после нескольких полных циклов. Так легче выявить нестабильный контакт, слабое уплотнение или перегрев.
