ECM

Раздел ECM в каталоге схем кофемашин помогает быстрее разобраться в конструкции оборудования, найти нужный узел на деталировке и сверить расположение компонентов перед подбором запчасти. Для сервиса важна не только бытовая или общая формулировка детали: одну и ту же функцию в разных моделях могут выполнять элементы другой формы, с иным подключением или посадочными размерами. Поэтому схема, взрывная спецификация или техническое изображение часто становятся первым шагом к правильной идентификации. Поиск лучше начинать с точной модели ECM, а затем переходить к номеру позиции и каталожному коду комплектующей, если он указан.

Зачем нужны схемы кофемашин ECM

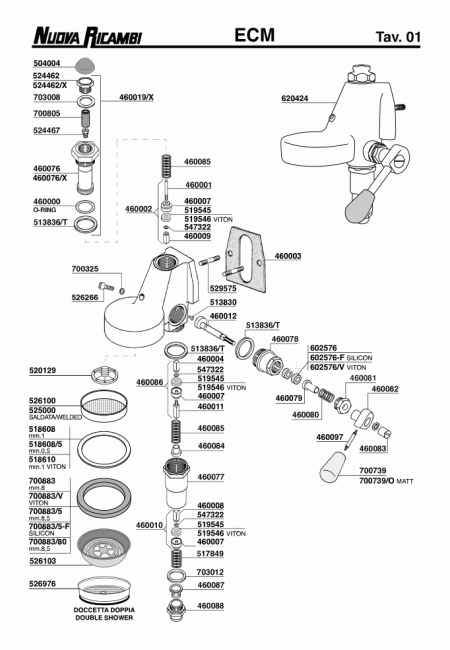

Схема позволяет увидеть кофемашину не как набор отдельных запчастей, а как систему: заварочную группу, бойлер или теплообменник, помпу, клапаны, трубки, электронику, органы управления и корпусные элементы. На взрывном чертеже удобно определять порядок установки уплотнений, крепежа, пружин и переходников, а также понимать, какие детали относятся к конкретному узлу. Если нужен более широкий список технических материалов, можно перейти в общий раздел схем кофемашин с навигацией по производителям.

Для ECM это особенно полезно из-за различий между конструкциями. В зависимости от модели могут применяться одноконтурные, теплообменные или двухбойлерные системы, разные типы управления, помп и заварочных узлов. Само название компонента не гарантирует совместимость, поэтому перед заказом важно сверять модель, версию, внешний вид, подключение и, когда он доступен, каталожный код. Схема помогает избежать ситуации, когда визуально похожая деталь относится к другой ревизии машины и не устанавливается без переделок.

Как правильно найти нужную деталь на деталировке

Начните с шильдика кофемашины: зафиксируйте точное обозначение модели, а по возможности также серийный номер и версию исполнения. Затем откройте соответствующую деталировку и определите узел, в котором находится искомая деталь. На схеме важны номер позиции, форма компонента и соседние элементы. Если старая запчасть сохранилась, полезно сравнить ее посадочные места, резьбу, диаметр трубки, число контактов или тип разъема. Такой подход надежнее, чем подбор только по запросу вроде «клапан ECM» или «прокладка ECM».

В сервисной практике одна неисправность нередко связана не с единственной деталью, а с целым узлом. Например, течь возле группы может возникать из-за изношенного уплотнения, загрязненной посадочной поверхности, ослабленного крепежа или проблемы в клапанном блоке. Схема показывает взаимное расположение компонентов и помогает составить перечень того, что стоит проверить при разборке. При этом электрические и гидравлические работы требуют соблюдения безопасности: кофемашина работает с сетевым напряжением, горячей водой и давлением.

Какие узлы чаще всего ищут по схемам ECM

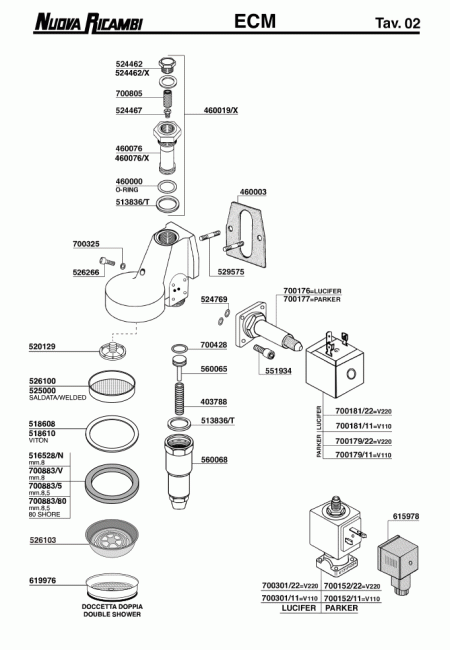

Деталировки часто используют для поиска элементов заварочной группы, клапанов, помп, бойлерной части, трубок и фитингов, манометров, переключателей, электронных модулей и корпусных деталей. Отдельная группа запросов относится к расходным элементам: прокладкам, O-ring, сеткам, пружинам и уплотнениям. Важно смотреть, продается ли компонент отдельно или входит в сборочный узел. Иногда каталожный номер меняется без существенной переработки детали, а иногда новый артикул означает другую ревизию, поэтому номер позиции со схемы нужно сопоставлять с фактическим исполнением машины.

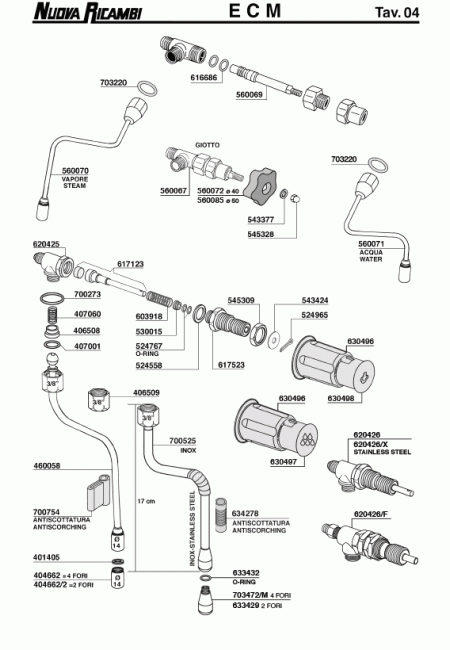

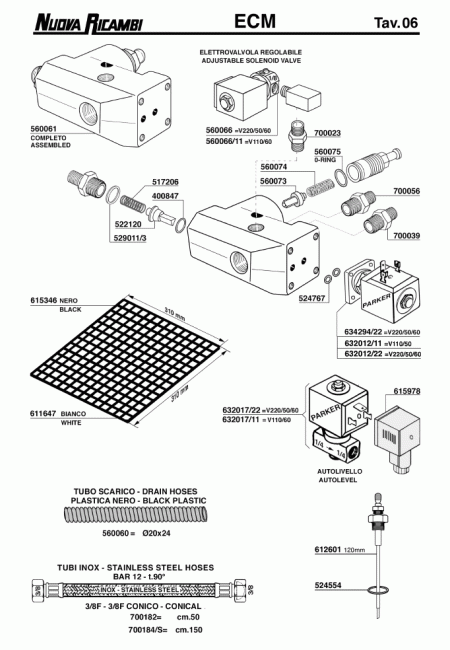

• Гидравлика: помпа, клапаны, трубки, фитинги и бойлерные соединения.

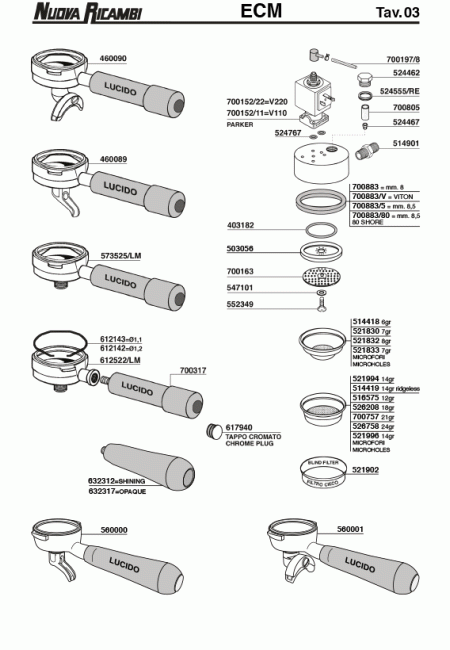

• Заварочная группа: сетки, уплотнения, пружины, клапанные элементы и крепеж.

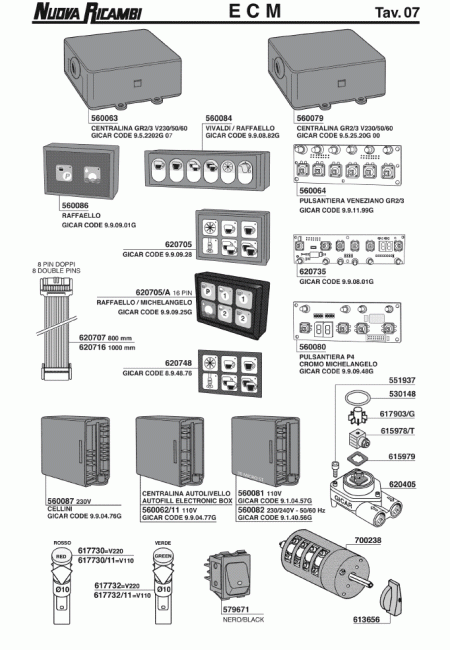

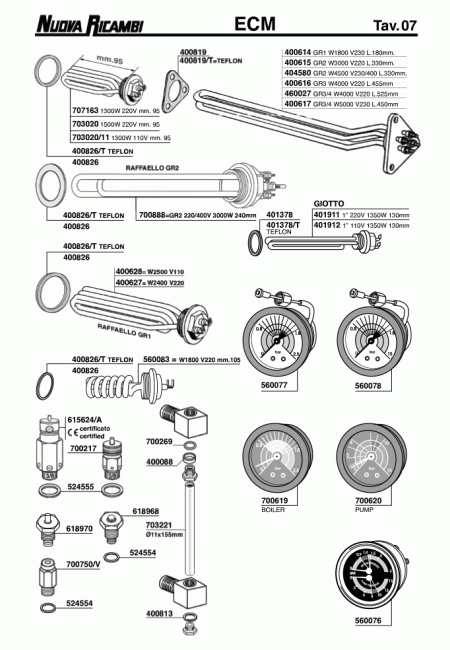

• Электрика: выключатели, датчики, нагревательные элементы, проводка и платы управления.
• Механика: ручки, краны, шарниры, панели, опоры и другие корпусные детали.

Почему не стоит подбирать запчасть только по внешнему виду

В профессиональных и полупрофессиональных эспрессо-машинах многие комплектующие выглядят почти одинаково. Два электромагнитных клапана могут иметь похожий корпус, но отличаться напряжением катушки, конфигурацией портов или направлением потока. Нагревательные элементы бывают близкими по форме, но с другой мощностью, длиной или фланцем. Даже уплотнения одинакового цвета могут различаться внутренним диаметром и толщиной. Схема не заменяет измерения, однако сужает поиск до правильного узла и помогает проверить логику установки перед заказом.

Если в процессе поиска выясняется, что нужна схема другой линейки или близкого по классу оборудования, полезно сравнить структуру каталогов. Отдельно доступен раздел ECM DE, а для других эспрессо-машин можно посмотреть схемы PROFITEC или ROCKET. Такие переходы нужны только для навигации и сравнения конструктивных решений и не означают, что детали разных производителей или линеек взаимозаменяемы.

Какие данные подготовить для точного подбора

Чтобы уменьшить риск ошибки, желательно иметь несколько независимых признаков. Оптимальный набор — модель кофемашины, фото шильдика, фотографии самой детали с разных сторон, ее маркировка и основные размеры. Для электрических компонентов важны напряжение, мощность, количество контактов и тип разъема; для гидравлики — резьба, диаметр подключения и конфигурация входов и выходов. Если на деталировке есть номер позиции, его также стоит указать. Чем больше параметров совпадает, тем надежнее подбор, особенно для старых моделей или машин, которые выпускались в нескольких ревизиях.

Схема как инструмент сервиса, а не инструкция к опасному ремонту

Техническая деталировка хорошо подходит для идентификации запчастей и понимания структуры узла, но не всегда содержит полную процедуру ремонта, моменты затяжки, порядок электрических измерений или правила повторного ввода оборудования в эксплуатацию. Перед вмешательством в бойлер, нагреватели, сетевую часть или контуры под давлением кофемашину необходимо полностью обесточить, охладить и сбросить давление. Если работа требует измерений под напряжением или специальных настроек, безопаснее поручить ее квалифицированному сервисному специалисту.

Для покупателя основная польза этой категории проста: схема позволяет перейти от общего описания неисправности к конкретному узлу, позиции и параметрам детали. Используйте деталировку вместе с данными шильдика и фактическими размерами компонента. Это особенно удобно, когда название одной и той же запчасти в разных каталогах отличается или одна модель выпускалась в нескольких версиях. Точная идентификация до заказа обычно экономит больше времени, чем попытка подбирать комплектующие только по фотографии.
