ECM DE

ECM DE в каталоге схем стоит воспринимать как отдельный сервисный раздел и не подменять его автоматически любой другой страницей ECM. Для подбора детали нужны точная модель, серийные данные, конструктивная версия и фактическая маркировка компонента. Схема позволяет перейти от названия узла к номеру позиции и артикулу, но окончательная совместимость подтверждается еще размерами, резьбами, контактами и способом монтажа. Особенно важно это после предыдущих ремонтов, когда внутри машины уже может стоять сервисная замена. Надежный порядок работы здесь прост: модель, документ, позиция, код, физическая сверка и контроль после установки.

Модель и ревизия ECM DE как первая проверка

Перед поиском детали зафиксируйте точное название машины и все доступные данные с шильдика. Не следует делать вывод только по форме корпуса или панели: внешне близкие версии могут отличаться электрикой, гидравликой или креплением отдельных компонентов. Если нужно сначала перейти к общему каталогу, откройте схемы кофемашин. После этого выберите ECM DE и ищите именно документацию вашей модели или ближайшей подтвержденной ревизии.

Если машина уже ремонтировалась, фактически установленная деталь может отличаться от первоначальной комплектации. Поэтому маркировка старого компонента имеет такой же вес, как каталожный список. Перед очисткой детали сфотографируйте все коды и логотипы, а до демонтажа — ее положение и подключение. Для сравнения сервисной логики домашних и профессиональных эспрессо-машин можно также посмотреть страницы ECM и PROFITEC, не предполагая автоматической взаимозаменяемости компонентов.

Как схема помогает разобрать конкретный узел

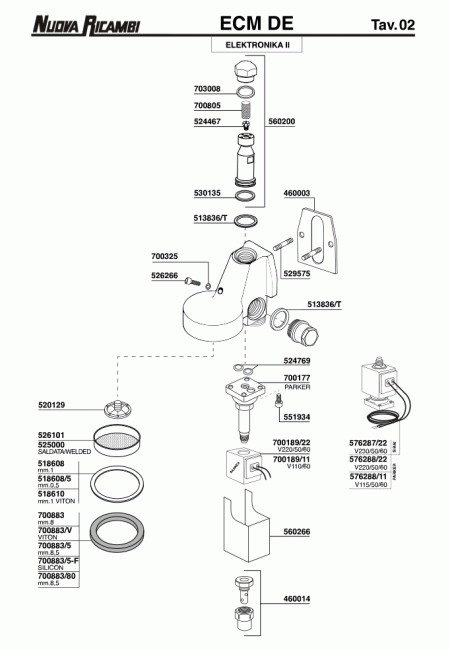

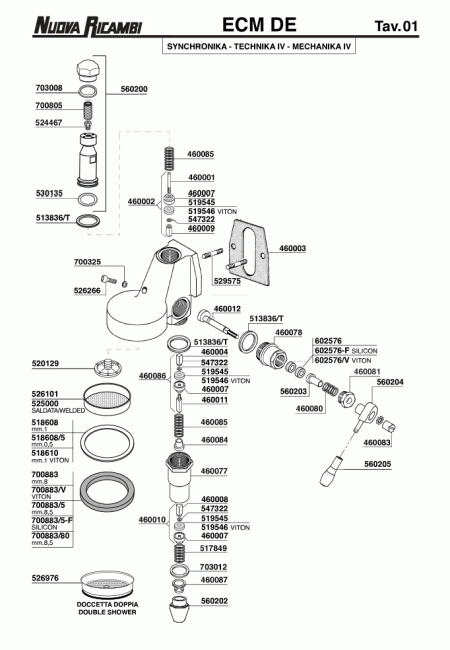

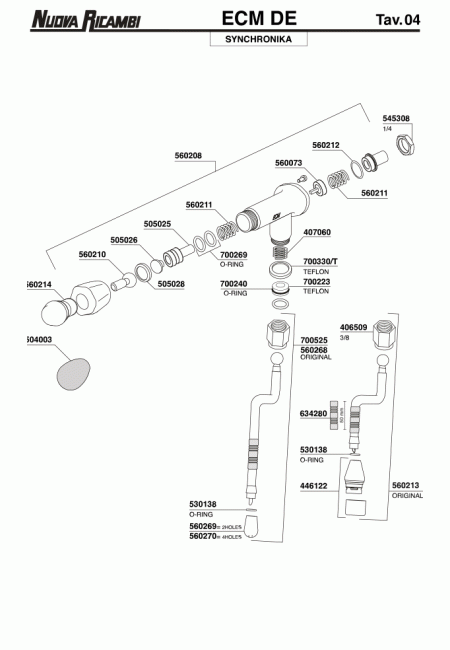

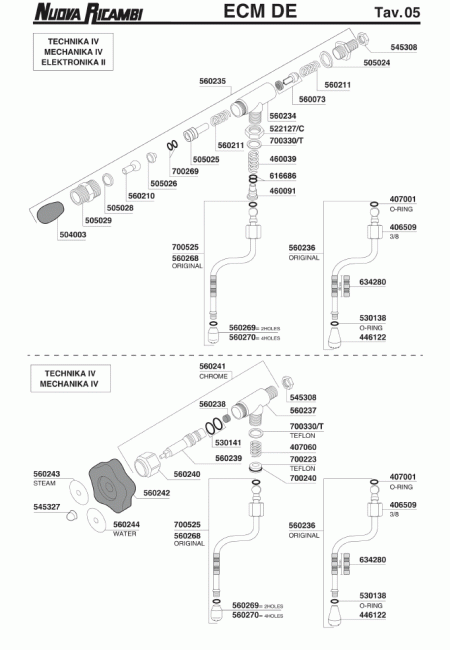

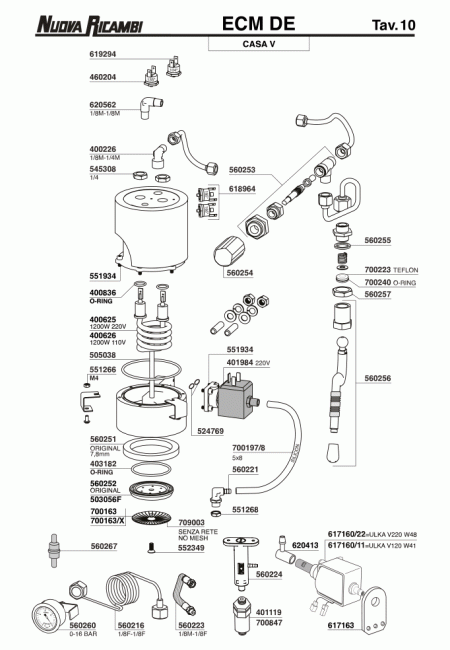

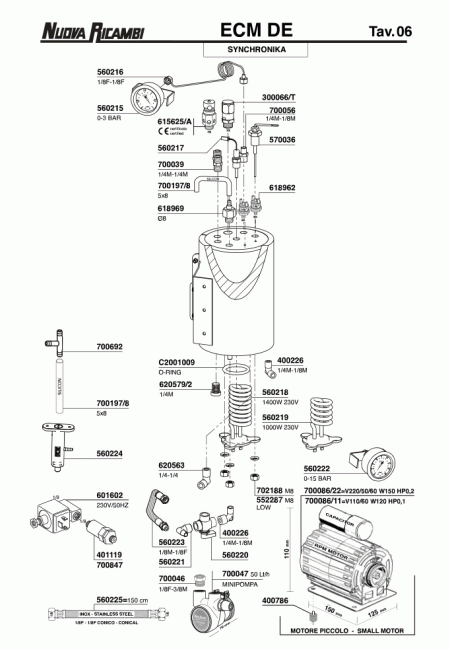

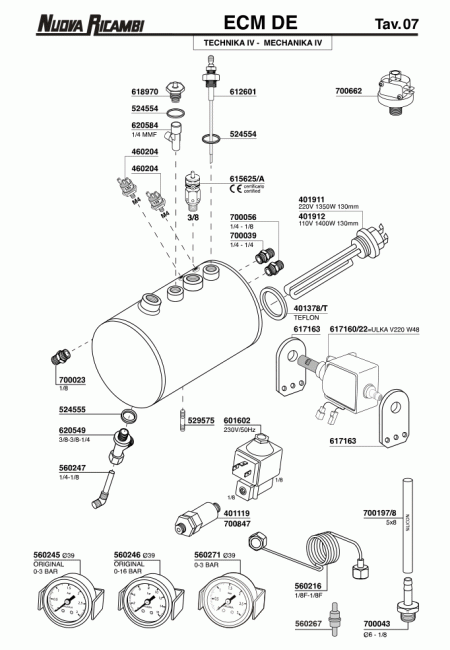

Взрыв-деталировка показывает, из каких частей состоит узел и как они расположены относительно друг друга. Для группы это могут быть сетка, прокладка, распределительные элементы, клапаны и крепеж; для парового крана — шток, уплотнения, пружины и корпус; для гидравлики — трубки, фитинги, клапаны и помпа. Номер позиции на схеме нужно связать с артикулом в списке. Такая привязка снижает риск перепутать две очень похожие детали, отличающиеся только одним размером или способом подключения.

Во время разборки собственные фотографии не менее важны, чем каталог. Они показывают реальный маршрут трубок, ориентацию разъемов, положение шайб и хомутов именно в вашей машине. Если детали уже сняты, раскладывайте их в порядке демонтажа и не смешивайте элементы разных узлов. Схема поможет проверить порядок сборки, но не исправит потерю мелкой прокладки или пружины, если их не заметили при разборке.

Что сверять кроме каталожного кода

Даже найденный артикул стоит подтвердить техническими параметрами. Для прокладки важны внешний и внутренний диаметр, толщина и профиль; для клапана — резьба, конфигурация портов и напряжение катушки; для нагревателя — мощность, длина, форма и клеммы; для датчика — тип, разъем и способ установки; для трубки — диаметр, длина и форма концов. Если хотя бы один ключевой параметр не совпадает, необходимо еще раз проверить модель и версию схемы.

Когда маркировка стерта, сделайте серию четких фото и измерьте критические размеры. Особенно полезен снимок детали непосредственно в месте установки, поскольку он показывает соседние компоненты и ограничения по геометрии. Если параллельно нужна документация другого бренда, можно открыть DALLA CORTE или FAEMA. Такие ссылки помогают навигации, но каждый бренд и модель проверяются независимо.

Диагностика перед заменой запчасти

Не каждый симптом указывает на ту деталь, возле которой он проявляется. Подтекание под группой может быть связано с уплотнением, загрязнением, посадочной поверхностью или клапаном. Слабый пар — с нагревом, уровнем воды, клапаном или накипью в контуре. Отсутствие запуска помпы — с самой помпой, проводкой, управлением или датчиком. Схема нужна для понимания связей между элементами, поэтому ее лучше всего использовать вместе с диагностикой, а не вместо нее.

Перед сервисом отключите кофемашину от сети, дайте ей остыть и убедитесь, что давление сброшено. Если для проверки электрического компонента необходимы измерения на работающем оборудовании, это задача для квалифицированного специалиста. Во время ремонта также стоит осмотреть кабели на перегрев, трубки на перетирание, крепеж на ослабление и уплотнения на старение. Часто именно соседняя проблема сокращает ресурс новой детали.

Что контролировать после сборки ECM DE

Первый запуск после ремонта лучше проводить поэтапно. Проверьте набор воды, герметичность холодной системы, а затем повторите осмотр после нагрева. Протестируйте пролив, пар, горячую воду и работу того узла, который ремонтировался. Электрические соединения не должны нагреваться, а механические детали — работать с перекосом или посторонним шумом. После вмешательства в водяной тракт выполните промывку, прежде чем возвращать машину к нормальной эксплуатации.

Записывайте модель ECM DE, дату, симптом, позицию на схеме и артикул установленного компонента. Для машин, которые обслуживаются много лет, такая история очень полезна: она показывает, какие ревизии деталей уже использовались и что проверялось раньше. Страница ECM DE в каталоге схем помогает поддерживать этот системный подход. Ее задача — провести от названия машины к конкретному узлу и коду, а не заменить техническую проверку совместимости.

Для ECM DE полезно отдельно фиксировать расходные и долгосрочные компоненты. Прокладки, сетки и уплотнения естественно проверяют при регулярном обслуживании, тогда как клапаны, датчики, нагреватели или платы обычно меняют после подтвержденной неисправности. Не стоит автоматически добавлять к заказу сложный дорогой узел только потому, что он находится рядом на схеме. Вместо этого осмотрите его, проверьте рабочие параметры и состояние подключений. Такое разделение помогает не превращать профилактический сервис в необоснованную замену деталей и одновременно не пропустить мелкие уплотнения, из-за которых после сборки может появиться утечка.

После сервиса ECM DE также полезно проверить состояние расходных элементов рядом с отремонтированным узлом. Изношенная прокладка или сетка может не быть причиной основной неисправности, но создать новый симптом уже после сборки.
