GAGGIA

Раздел GAGGIA в спецификациях предназначен для работы со схемами кофемашин, когда запчасть нужно определить не по внешнему сходству, а по конкретной модели, узлу и позиции на чертеже. Такой подход особенно полезен при ремонте профессиональной техники, где внутри одной серии могут отличаться клапаны, трубки, электрические компоненты, детали группы или способы подключения. Начинать поиск удобно с общего раздела схем кофемашин, затем переходить к GAGGIA и сверять нужную версию аппарата.

Как пользоваться схемой GAGGIA при подборе запчасти

Схема задает последовательность, которой не хватает при поиске только по фотографии: сначала определяется модель кофемашины, затем функциональный узел, номер позиции и уже после этого каталожный код детали. Если оборудование частично разобрано, полезно одновременно сверять форму корпуса, расположение креплений, тип резьбы, количество контактов и подвод трубок. Такая проверка снижает риск перепутать похожие детали, которые применяются в разных модификациях или имеют иное подключение.

Не стоит ограничиваться одним фрагментом exploded view. Деталь часто связана с соседними уплотнениями, шайбами, пружинами или крепежом, а на схеме виден порядок сборки. Если ремонт вызван утечкой или потерей давления, после определения позиции стоит просмотреть и уплотнители и прокладки: иногда основной металлический узел исправен, а проблема возникает из-за изношенного уплотнения.

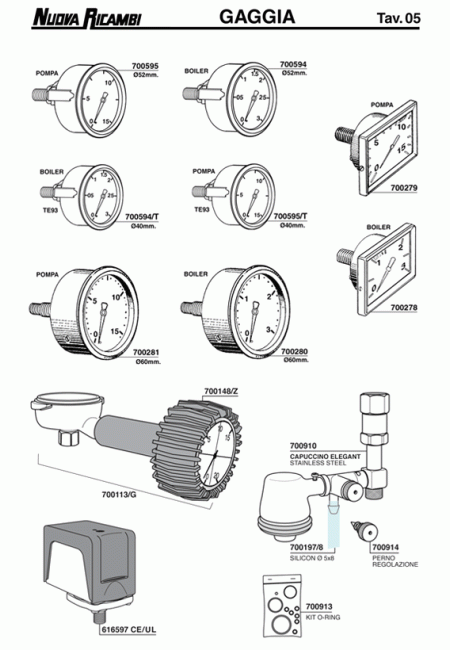

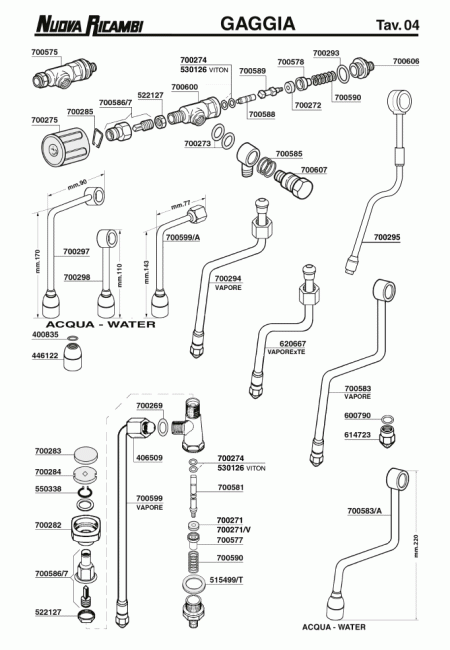

Гидравлический контур: помпы, клапаны, трубки и фитинги

В гидросистеме кофемашины внешне похожие компоненты могут различаться пропускной способностью, резьбой, направлением потока и рабочей ролью. Во время ремонта важно проследить контур от подачи воды до бойлера, группы, крана пара или горячей воды и понять, в какой точке возникает неисправность. Для такого поиска схема GAGGIA хорошо дополняется разделом гидросистемы и клапанов, где детали сгруппированы по назначению, а не только по бренду.

Перед заменой клапана или фитинга желательно оценить состояние соседних трубок и посадочных поверхностей. Следы накипи, подтекания, деформированное уплотнение или загрязнение способны давать симптом, похожий на поломку самого компонента. После сборки систему проверяют под давлением постепенно: сначала при холодном запуске, затем после прогрева, когда материалы расширяются и скрытая утечка может проявиться заметнее.

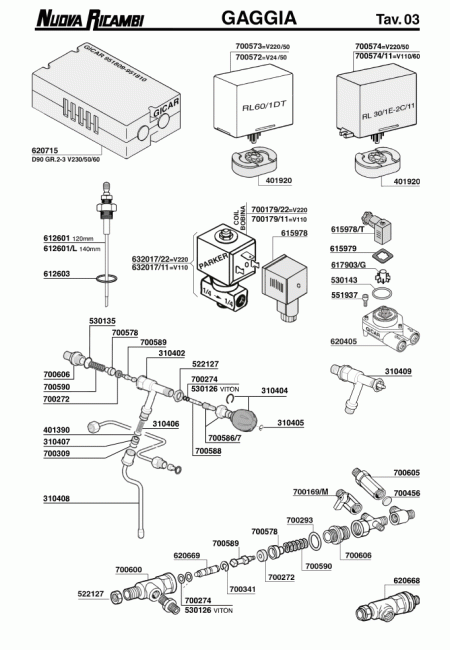

Электрические компоненты и сверка контактной схемы

Кнопки, реле, датчики, платы, катушки и другие электрические детали нельзя выбирать только по форме корпуса. Значение имеют напряжение, количество и расположение контактов, схема коммутации, тип разъема и функция в конкретной версии кофемашины. Когда на чертеже определен электрический узел, полезно открыть электронику и электрические компоненты и уже там сравнивать технические признаки найденной позиции.

При диагностике электрики сначала ищут причину, а не только следствие. Например, перегретая катушка может быть результатом проблем с питанием или механически заклинившего клапана, а поврежденный контакт переключателя — следствием повышенной нагрузки. Поэтому после установки новой детали проверяют работу всей цепи, отсутствие перегрева клемм и стабильное выполнение команды автоматикой в нескольких последовательных циклах.

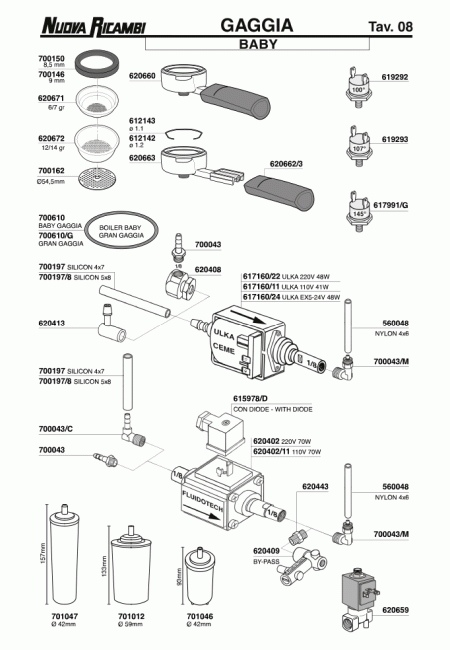

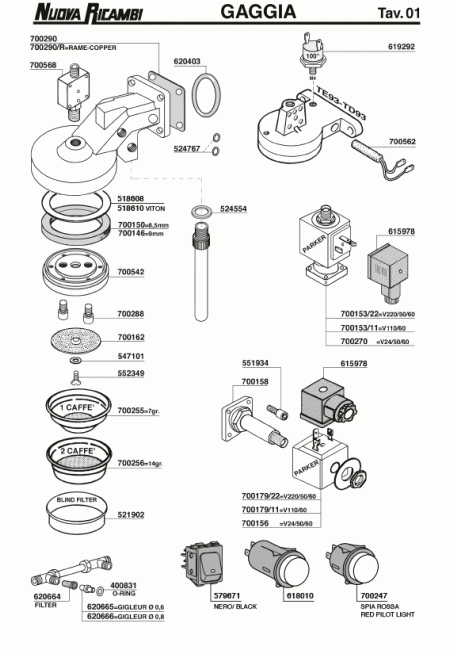

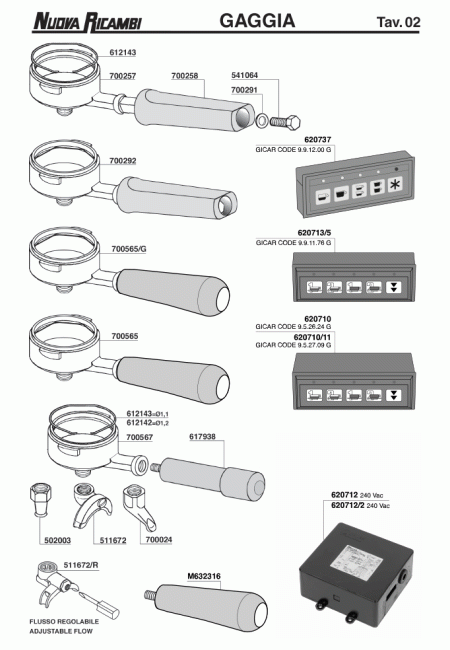

Варочная группа и портафильтр как единый узел

Если неисправность связана с проливом, посадкой холдера или герметичностью группы, схема помогает отделить корпусные детали от расходных элементов. Портафильтр, корзина, пружина, прокладка группы и крепеж работают совместно, поэтому замена одного элемента без оценки остальных не всегда устраняет проблему. Для сравнения комплектующих можно открыть портафильтры и их части и сверить геометрию посадки с позициями на схеме GAGGIA.

Признак правильного ремонта — не только отсутствие течи. После сборки нужно оценить нормальный угол фиксации холдера, равномерность пролива, отсутствие лишнего люфта и стабильную работу группы после прогрева. Если новая прокладка или деталь слишком сильно меняет положение портафильтра, следует повторно проверить толщину, профиль и правильность монтажа, а не компенсировать несоответствие дополнительным усилием.

Модель, ревизия и различия внутри серии

Одно название модели не всегда означает полную одинаковость всех выпусков. В сервисной работе полезно учитывать ревизию, год или серийный диапазон, когда такие сведения доступны, а также фактическую комплектацию аппарата. Перед заказом старую деталь сравнивают со схемой сразу по нескольким признакам: коду, креплению, размерам, подключению и соседним позициям. Особенно это важно после предыдущих ремонтов, когда в машине уже мог быть установлен совместимый, но не первоначальный компонент.

Для мастерской удобно сохранять найденный код и номер позиции вместе с моделью оборудования. Такая короткая сервисная история ускоряет следующее обслуживание и помогает не повторять весь поиск с нуля. Если определенный узел уже ремонтировался, запись об установленной детали позволяет быстрее понять, повторилась ли прежняя неисправность или проблема появилась в соседнем элементе системы.

Если схема содержит несколько близких вариантов одного узла, не стоит выбирать первый визуальный совпадающий элемент. Сравнивают соседние детали, направление трубок, расположение разъемов и порядок крепления, а сам узел полезно сфотографировать до разборки. Такая фиксация особенно помогает, когда ремонт прерывается или запчасть заказывается отдельно: после получения компонента исходную конфигурацию легче восстановить без догадок. При сложной разборке это также снижает риск перепутать одинаковые на вид шайбы, пружины и дистанционные элементы во время обратной сборки. Кроме того, снимок маркировки и положения проводов помогает позже подтвердить, что новая деталь действительно установлена в тот же контур и не перепутана с соседней.

Что проверить после установки запчасти

После ремонта кофемашину следует проверять не одним коротким включением, а полноценным рабочим циклом. Контролируют набор воды, нагрев, работу группы, пар и горячую воду, герметичность соединений и реакцию автоматики. Для электрической замены оценивают стабильность коммутации, для гидравлической — давление и отсутствие утечек после прогрева. Схема GAGGIA остается полезной и на финальном этапе: по ней легко проверить, вернулись ли все разъемы, трубки, шайбы и элементы крепления на правильные места.
