GAGGIA

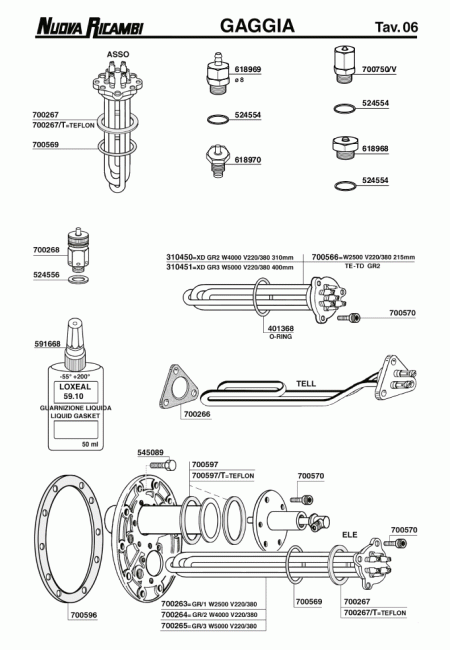

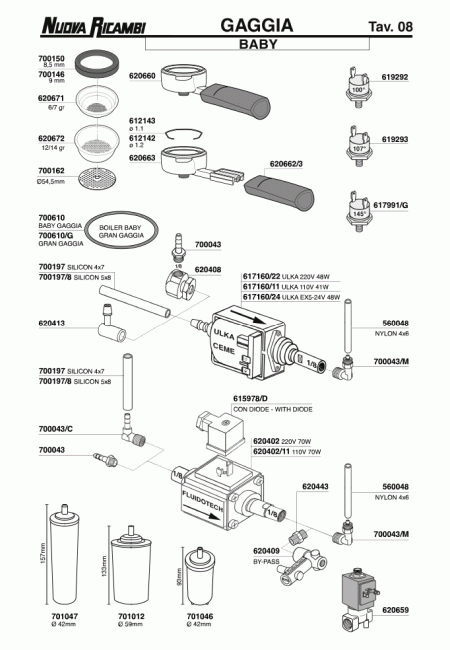

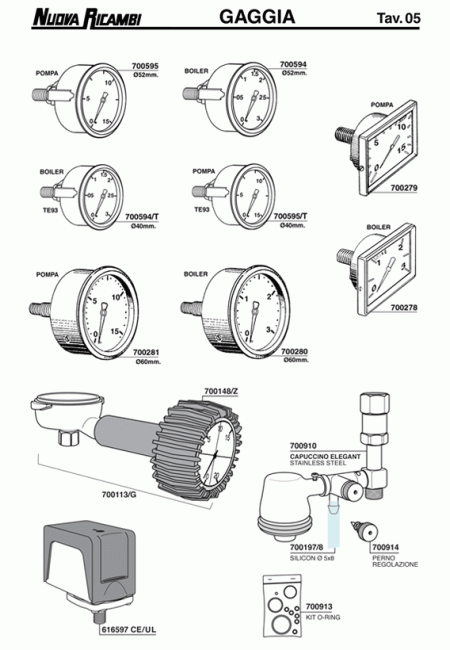

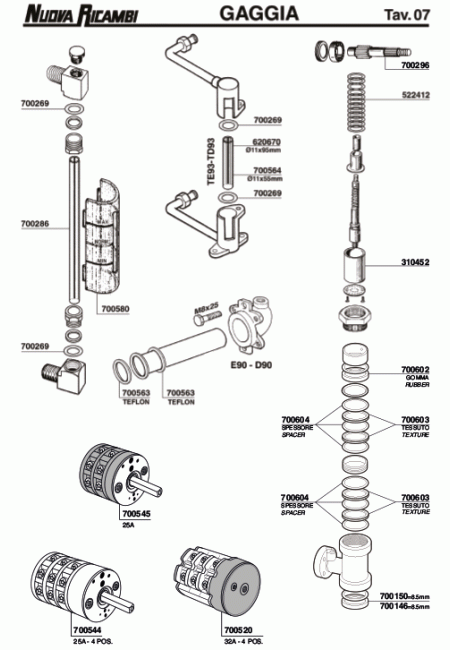

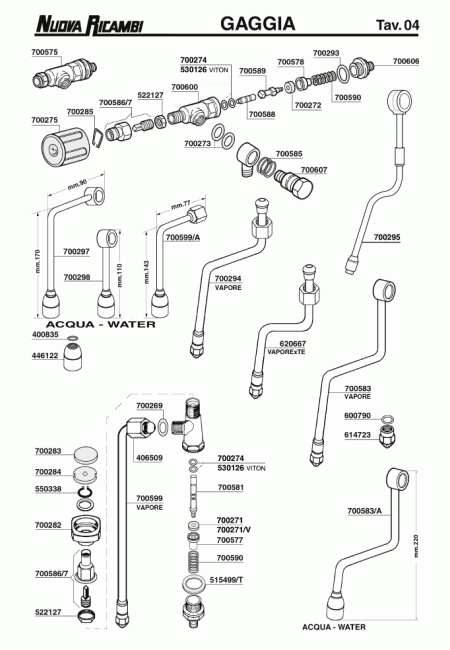

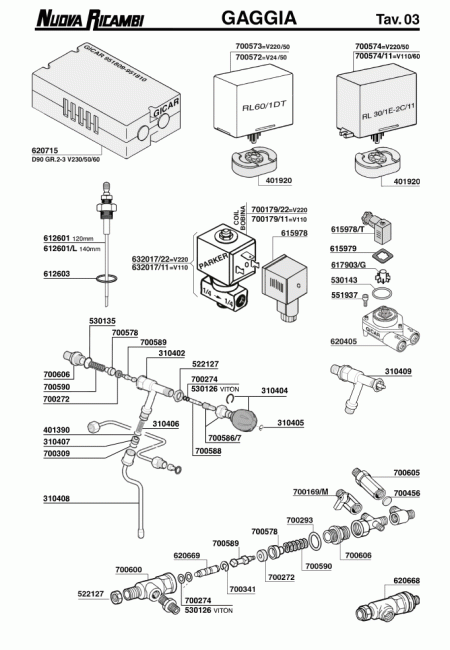

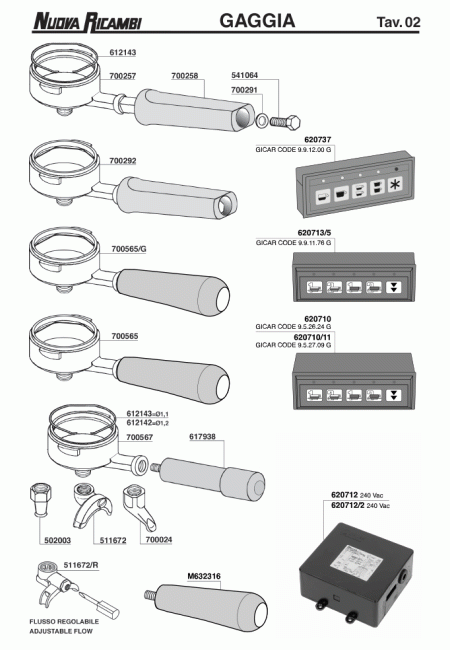

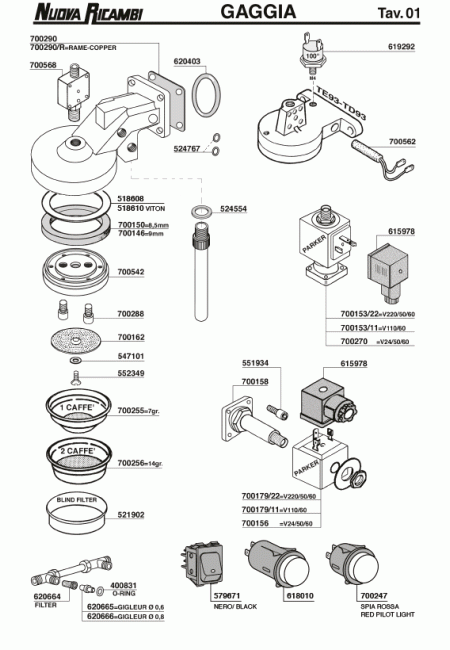

Розділ GAGGIA у специфікаціях призначений для роботи зі схемами кавомашин, коли запчастину потрібно визначити не за зовнішньою схожістю, а за конкретною моделлю, вузлом і позицією на кресленні. Такий підхід особливо корисний під час ремонту професійної техніки, де в межах однієї серії можуть відрізнятися клапани, трубки, електричні компоненти, елементи групи або способи підключення. Починати пошук зручно із загального розділу схем кавомашин, а потім переходити до GAGGIA та звіряти потрібну версію апарата.

Як користуватися схемою GAGGIA під час підбору запчастини

Схема дає послідовність, якої бракує при пошуку лише за фотографією: спочатку визначається модель кавомашини, потім функціональний вузол, далі номер позиції і вже після цього каталожний код деталі. Якщо обладнання розібране частково, варто паралельно звіряти форму корпусу, розташування кріплень, тип різьби, кількість контактів і підведення трубок. Така перевірка зменшує ризик переплутати схожі деталі, які працюють у різних модифікаціях або мають інше підключення.

Корисно не обмежуватися одним фрагментом exploded view. Деталь часто пов'язана з сусідніми ущільненнями, шайбами, пружинами або кріпленням, і на схемі видно порядок складання. Якщо причина ремонту пов'язана з протіканням чи втратою тиску, після визначення позиції варто переглянути також ущільнювачі та прокладки: інколи основний металевий вузол справний, а проблема виникає через зношене ущільнення.

Гідравлічний контур: помпи, клапани, трубки та фітинги

У гідросистемі кавомашини зовні подібні компоненти можуть мати різні пропускні характеристики, різьбу, напрям потоку або робочу роль. Під час ремонту важливо простежити контур від подачі води до бойлера, групи, крана пари чи гарячої води й зрозуміти, де саме виникає несправність. Для такого пошуку схема GAGGIA добре доповнюється категорією гідросистеми та клапанів, де компоненти згруповані за функцією, а не лише за брендом.

Перед заміною клапана або фітинга бажано перевірити не тільки його код, а й стан сусідніх трубок та посадкових поверхонь. Сліди накипу, підтікання, деформація ущільнення або забруднення можуть створити симптом, схожий на поломку самого компонента. Після складання систему перевіряють під тиском поступово: спочатку на холодному запуску, потім після прогріву, коли матеріали розширюються і приховане підтікання може проявитися сильніше.

Електричні компоненти та правильна звірка контактів

Кнопки, реле, датчики, плати, котушки та інші електричні деталі не можна підбирати лише за формою корпусу. Важливі напруга, кількість і розташування контактів, схема комутації, тип роз'єму та роль у конкретній версії кавомашини. Якщо на кресленні визначено електричний вузол, корисно перейти до електроніки та електричних компонентів і вже там порівнювати технічні ознаки позиції.

Під час діагностики електрики спочатку перевіряють причину, а не просто наслідок. Наприклад, перегріта котушка може бути результатом проблеми з живленням або механічно заклиненого клапана, а пошкоджений контакт перемикача — наслідком підвищеного навантаження. Тому після встановлення нової деталі варто проконтролювати роботу всього ланцюга, переконатися у відсутності нагріву клем і перевірити, що команда від автоматики виконується стабільно в кількох циклах.

Варильна група і портафільтр як окремий вузол

Коли несправність пов'язана з проливом, посадкою холдера або герметичністю групи, схема допомагає відокремити корпусні деталі від витратних елементів. Портафільтр, корзина, пружина, прокладка групи та кріплення працюють разом, тому заміна одного елемента без перевірки інших не завжди вирішує проблему. Для порівняння комплектуючих можна відкрити портафільтри та їх частини і звірити геометрію посадки з позиціями на схемі GAGGIA.

Практична ознака правильного ремонту — не тільки відсутність течі. Після складання потрібно оцінити нормальний кут фіксації холдера, рівномірність проливу, відсутність стороннього люфту та стабільну роботу групи після прогріву. Якщо нова прокладка або деталь змінює положення портафільтра надто сильно, це сигнал повторно перевірити товщину, профіль і правильність монтажу, а не прикладати більше механічного зусилля.

Модель, ревізія і відмінності всередині серії

Одна назва моделі не завжди означає повну однаковість усіх випусків. У сервісній практиці варто враховувати ревізію, рік або серійний діапазон, якщо така інформація доступна, а також фактичну конфігурацію обладнання. Перед замовленням корисно порівняти стару деталь зі схемою за кількома ознаками одночасно: кодом, кріпленням, розмірами, підключенням і сусідніми позиціями. Особливо це важливо після попередніх ремонтів, коли в машині вже могли встановити сумісний, але не початковий компонент.

Для майстерні зручно фіксувати знайдений код і номер позиції разом із моделлю обладнання. Така коротка сервісна історія прискорює наступне обслуговування і допомагає не повторювати весь пошук з нуля. Якщо певний вузол уже ремонтувався, запис про використану деталь дозволяє швидше зрозуміти, чи повторилась та сама несправність, чи проблема перейшла на сусідній компонент системи.

Якщо схема містить кілька близьких варіантів одного вузла, корисно не поспішати з вибором першого збігу. Порівнюють форму сусідніх деталей, напрям трубок, розташування роз'ємів і порядок кріплення, а також фотографують вузол до розбирання. Такий простий запис особливо допомагає, коли ремонт переривається або запчастина замовляється окремо: після отримання компонента можна відновити початкову конфігурацію без здогадок. Для складних ремонтів це також зменшує ризик переплутати однакові на вигляд шайби, пружини чи дистанційні елементи під час зворотного складання.

Що перевірити після встановлення запчастини

Після ремонту кавомашину варто перевіряти не одним коротким запуском, а повним робочим циклом. Контролюють набір води, нагрів, роботу групи, пару та гарячу воду, герметичність з'єднань і реакцію автоматики. Якщо замінювався електричний компонент, оцінюють стабільність комутації; якщо гідравлічний — тиск і відсутність течі після прогріву. Схема GAGGIA в такому випадку залишається корисною і після ремонту: за нею легко перевірити, чи всі роз'єми, трубки, шайби та кріплення повернуті на правильні місця.
