HEYCAFE'

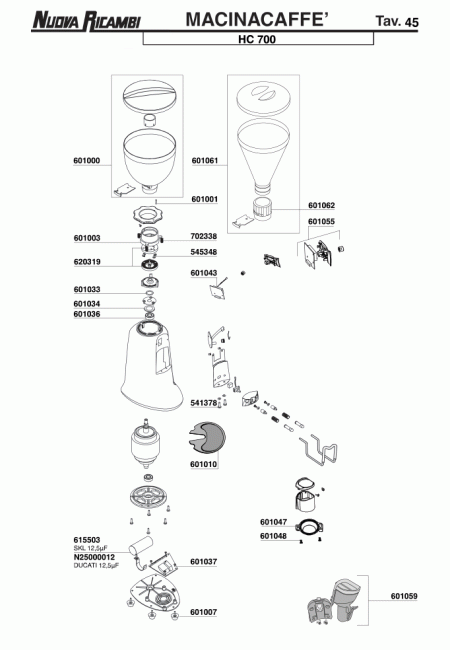

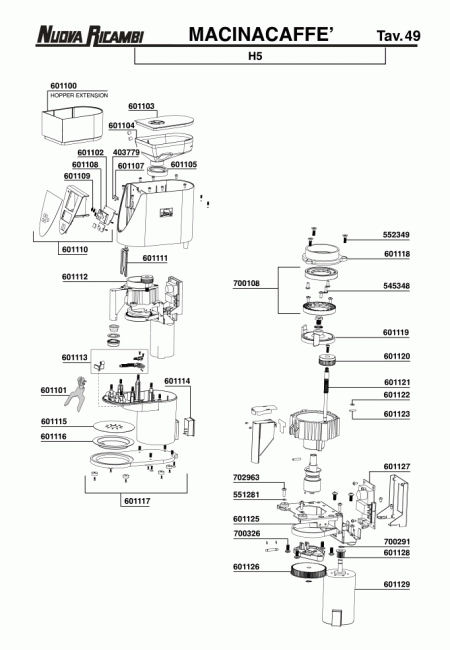

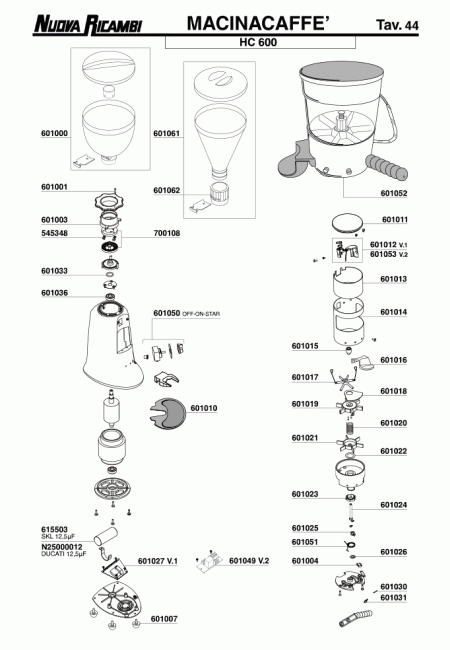

Раздел HEYCAFE' в спецификациях предназначен для работы со схемами кофемолок и более точного поиска запчастей по технической документации. В кофемолке многие детали расположены компактно, поэтому по одной фотографии не всегда понятно, к какому узлу относится элемент и как он связан с соседними компонентами. Взрыв-схема позволяет увидеть последовательность сборки, позицию креплений, регулировочного механизма, бункера, дозирующей части, двигателя и других элементов. Перед заказом стоит сверять конкретное исполнение оборудования, маркировку и фактическую деталь, а не полагаться только на название бренда.

Как читать схему кофемолки HEYCAFE'

Удобнее начинать с функциональной зоны, где возникла проблема. Если изменился помол, проверяют узел регулировки и рабочую часть; если появился люфт бункера — смотрят крепления и переходные элементы; если кофемолка не запускается — нужна уже электрическая и механическая проверка. На схеме сначала находят сам узел, затем позиционный номер, а дальше сверяют описание или код. Для навигации между другими брендами и техническими страницами удобно перейти в общий раздел схем кофемолок.

Жернова, держатели и регулировка помола

Рабочая зона помола требует особенно внимательной идентификации, потому что внешне похожие жернова могут отличаться диаметром, отверстиями крепления, геометрией и направлением работы. Важно проверять не только сами режущие элементы, но и держатели, резьбовую регулировку, пружины, фиксаторы и состояние посадочных поверхностей. Если проблема проявляется как нестабильный помол, причина не всегда только в изношенных жерновах. Для отдельного подбора рабочих элементов в каталоге есть раздел жерновов и ножей для кофемолок.

Почему важно учитывать версию оборудования

Даже в пределах одного бренда конструкция отдельных узлов может меняться между моделями или производственными ревизиями. Поэтому код, найденный в похожей схеме, не следует автоматически переносить на другую кофемолку. Перед разборкой полезно сфотографировать шильдик, общий вид, подключения и сам проблемный узел. Если оборудование уже ремонтировали, часть деталей могла быть заменена раньше, и фактическая комплектация может отличаться от ожидаемой. Самый надежный подход — сопоставить схему, маркировку машины и физические параметры демонтированной запчасти.

Бункер, дозирование и механические соединения

Отдельная группа неисправностей связана не с двигателем или жерновами, а с бункером, заслонкой, дозирующим механизмом, крышками, креплениями или небольшими пластиковыми элементами. Такие детали легко недооценить, хотя трещина, люфт или неправильная посадка могут заметно усложнять ежедневную работу. Схема помогает понять, какие шайбы, винты, втулки или фиксаторы должны стоять рядом. Если нужна не документация, а само оборудование как категория, можно отдельно посмотреть кофемолки в каталоге.

Что проверить перед заказом запчасти

После нахождения нужной позиции стоит сверить несколько признаков: код, форму, размеры, отверстия крепления, резьбу, электрические контакты и расположение в узле. Если старая деталь повреждена, ее форма может быть искажена, поэтому полезно смотреть и на соседние элементы со схемы. Не стоит заказывать компонент только по совпадению одного размера или похожей фотографии. Для сервиса лучше зафиксировать старую деталь с нескольких ракурсов и записать доступную маркировку. Для сравнения документации другого производителя в этом же направлении доступен раздел ANFIM.

Безопасная разборка и контроль после сборки

Перед сервисом кофемолку нужно отключить от сети и убедиться, что движущиеся части полностью остановились. Во время разборки полезно фотографировать порядок шайб, пружин, проводов и креплений, особенно если узел содержит несколько похожих деталей. После замены механических компонентов стоит вручную проверить отсутствие заклинивания там, где это допускает конструкция, а уже потом переходить к рабочему запуску. После вмешательства в зону помола настройку часто нужно проверить заново, не полагаясь на прежнее положение регулятора.

Схема HEYCAFE' наиболее полезна как инструмент последовательной проверки: определить проблемный узел, найти позицию, сверить деталь и только после этого переходить к заказу или ремонту. Такой порядок помогает отделить реальную совместимость от простой внешней похожести. Для кофемолок это особенно важно в зоне жерновов, регулировки, крепления бункера и электромеханических компонентов, где небольшое отличие может иметь значение. Документация не заменяет диагностику, но дает мастеру понятную карту конструкции и помогает сохранить логику разборки и повторной сборки.

При диагностике помола полезно отделять механическую проблему от настройки. Если фракция стала нестабильной, сначала проверяют чистоту рабочей зоны, состояние жерновов, люфт и правильность сборки, а уже потом меняют регулятор. Постоянное вращение настройки без понимания причины может скрыть симптом, но не устранить его. Схема помогает увидеть, какие детали удерживают рабочий узел и где потенциально может появиться нежелательный люфт. Дополнительно стоит проверить чистоту резьбовых и посадочных поверхностей после разборки.

После очистки или замены деталей в зоне помола не стоит ожидать, что прежнее положение регулятора сразу даст тот же результат. Даже небольшое изменение посадки, новые жернова или повторная сборка могут повлиять на начальную точку. Поэтому настройку лучше выполнять заново постепенными шагами, контролируя звук, отсутствие контакта там, где его быть не должно, и фактический результат помола. Это безопаснее, чем резко возвращаться к старой отметке.

Для электрических проблем схема конструкции полезна лишь как часть диагностики. Если двигатель не запускается или работа прерывается, нужно проверять питание, органы управления, контакты и механическую нагрузку в соответствии с квалификацией мастера. Не следует делать вывод о неисправности двигателя только по отсутствию вращения. Иногда причина находится в переключателе, соединении или заблокированном механическом узле, поэтому последовательная проверка экономит время и запчасти. После устранения причины запуск выполняют контролируемо, наблюдая за звуком и работой механизма.

При работе с бункером и верхней частью кофемолки стоит проверять не только саму пластиковую деталь, но и точки опоры, фиксации и заслонку. Небольшой перекос может создавать впечатление, что нужна замена всего узла, хотя причина находится в креплении. Схема позволяет разложить конструкцию на отдельные позиции и понять, какие элементы действительно обслуживаются отдельно. Это помогает избегать лишней замены исправных деталей во время сервиса.
