QUAMAR

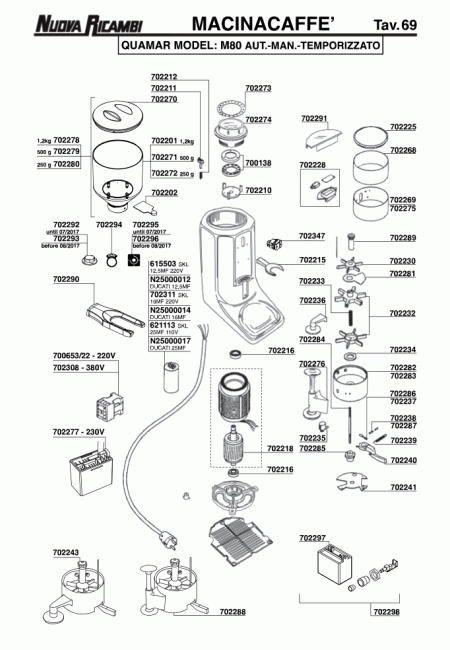

Схемы кофемолок QUAMAR помогают перейти от общего симптома к конкретному узлу и запчасти. Для профессиональной кофемолки важно различать не только модель, но и исполнение механизма помола, тип дозирования, бункер, двигатель, органы управления и крепеж. Внешне похожие компоненты могут иметь другие посадочные размеры или электрические параметры, поэтому подбор «на глаз» часто заканчивается лишним возвратом и повторным ремонтом. Этот раздел ориентирован на работу со схемами QUAMAR, а другие производители собраны в каталоге схемы кофемолок.
Начинайте с модели, а не с названия запчасти
Перед поиском стоит зафиксировать полное обозначение кофемолки со шильдика и сопоставить его с подходящей технической документацией. Затем на схеме находят нужный узел, номер позиции и код. Если ремонт связан с механизмом помола, полезно отдельно проверить диаметр и тип жерновов, конструкцию держателя, направление резьбы регулировочного кольца и способ фиксации. Для электрической части важными становятся напряжение, мощность, разъемы и исполнение выключателей. Такая последовательность намного надежнее, чем поиск по одной фотографии.
Жернова: ресурсный узел, где геометрия особенно важна
Изношенные жернова могут проявляться более медленным помолом, нагревом кофе, ростом количества комков или необходимостью сильнее смещать регулировку для привычного результата. Но перед заменой нужно исключить загрязнение камеры, неправильную сборку и люфт держателя. По схеме QUAMAR можно увидеть, какие крепежные детали и элементы механизма расположены рядом с жерновами. Для отдельного подбора режущей пары есть категория жернова и ножи для кофемолок.
После установки новых жерновов недостаточно просто вернуть прежнее положение регулятора. Механизм нужно собрать без перекоса, найти рабочую точку, проверить плавность изменения помола и заново настроить кофемолку под фактическое зерно и рецепт. При ступенчатой или бесступенчатой регулировке схема помогает увидеть пружины, фиксаторы, резьбовые пары и опоры, влияющие на стабильность. Смежные элементы такого узла собраны в категории механизмы регулировки помола.
Бункер, заслонка и подача зерна
Проблемы подачи зерна иногда принимают за неисправность жерновов, хотя причина может находиться в бункере, заслонке, адаптере или загрязненной горловине. На схеме следует проверить, как бункер фиксируется к корпусу, предусмотрены ли отдельная заслонка, уплотнение или промежуточный переходник. Если меняется только бункер, важны диаметр посадки, форма фиксации и совместимость с крышкой. Подходящие товарные группы можно посмотреть в разделе бункеры для кофе, не заменяя этим проверку позиции на схеме QUAMAR.
Дозатор и канал молотого кофе
В моделях с механическим или автоматическим дозированием отдельного внимания требуют звездочки, рычаги, пружины, счетчики, корпуса и элементы выгрузки. Неровная доза бывает связана не только с электроникой, но и с налипанием кофе, износом механики или неправильным ходом рычага. По схеме удобно проследить весь узел и не потерять небольшую пружину либо фиксатор при разборке. Для таких деталей полезен раздел дозаторы и их компоненты.
Двигатель, конденсатор и электроника кофемолки
Если двигатель не запускается, останавливается под нагрузкой или работает нестабильно, диагностику лучше вести по электрической цепи. Причина может быть в питании, выключателе, пусковом конденсаторе, защите, плате управления или самом моторе. Внешнее сходство двигателей не гарантирует одинаковую посадку и характеристики, поэтому нужно сверять маркировку, напряжение, мощность и механическое исполнение. Смежные позиции представлены в категории электроника и двигатели.
Что проверить после сборки QUAMAR
После ремонта кофемолка должна пройти не один короткий запуск, а полный функциональный тест. Проверьте отсутствие постороннего трения, стабильную подачу зерна, работу регулировки и температуру двигателя. Затем стоит смолоть несколько порций, оценить повторяемость дозы и убедиться, что выходной канал не забивается. Если вмешательство касалось дозатора или электроники, проверяют все связанные режимы. Запись кода установленной детали и положения регулировки упрощает следующее обслуживание и помогает быстрее разобраться в причине повторной неисправности.
Перед разборкой механизма регулировки стоит зафиксировать текущее положение кольца или шкалы. Это не заменяет новую настройку после ремонта, но дает ориентир и помогает понять, насколько механизм был смещен из-за износа жерновов. Если регулятор почти исчерпал рабочий диапазон, причина может быть не только в режущей паре, но и в загрязненной резьбе, пружинах или опорных элементах. Схема помогает разобрать эту цепь без случайной потери мелких деталей.
При очистке камеры помола важно не переносить старые кофейные отложения на посадочные поверхности нового комплекта. Даже тонкий слой спрессованного кофе под держателем может создать перекос, который будет ощущаться как нестабильная регулировка. После сборки жернова должны вращаться без постороннего контакта в рабочем диапазоне. Если слышно металлическое трение, двигатель нужно остановить и проверить центровку, а не пытаться «притереть» узел работой.
Для моделей с электронным дозированием после механического ремонта полезно проверять не только секунды на дисплее, но и фактическую массу нескольких последовательных порций. Изменение производительности новых жерновов может потребовать коррекции времени даже тогда, когда электроника не ремонтировалась. Серия измерений показывает повторяемость и помогает отличить обычную перенастройку от проблем подачи зерна, зависания кофе в канале или нестабильной работы двигателя.
Если кофемолка используется интенсивно, после ремонта ее нужно проверить под рабочей нагрузкой, а не только на холостом ходу. Несколько коротких запусков без зерна не покажут просадку двигателя, перегрев или проблемы с дозатором. Полный тест включает помол нескольких порций, изменение настройки в пределах рабочего диапазона и контроль стабильной подачи зерна из бункера. Так проверяется не отдельная запчасть, а восстановленная система QUAMAR в целом.
Дополнительно после обслуживания стоит проверить крепеж корпуса и опор двигателя. Вибрация от ослабленного крепления может влиять на шум, стабильность помола и ресурс соседних деталей. Если после ремонта появился новый звук, его лучше локализовать сразу, пока кофемолка не вернулась к постоянной работе.
