QUAMAR

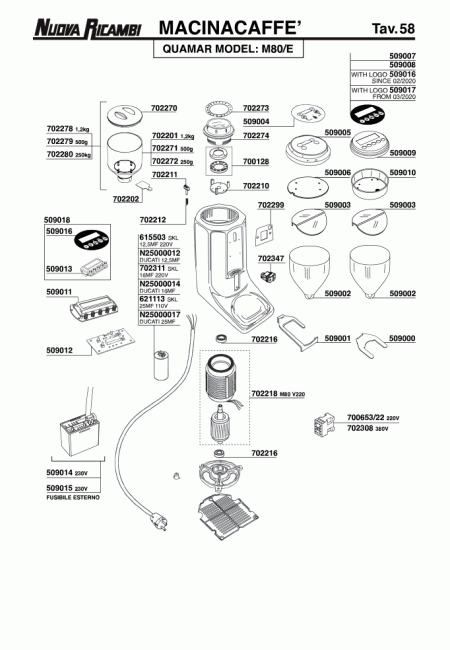

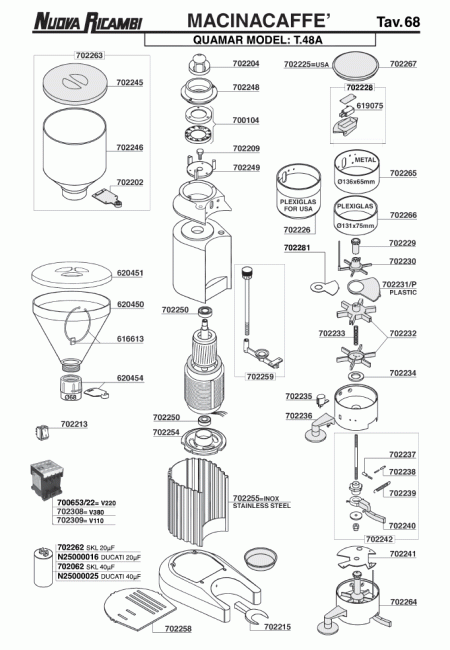

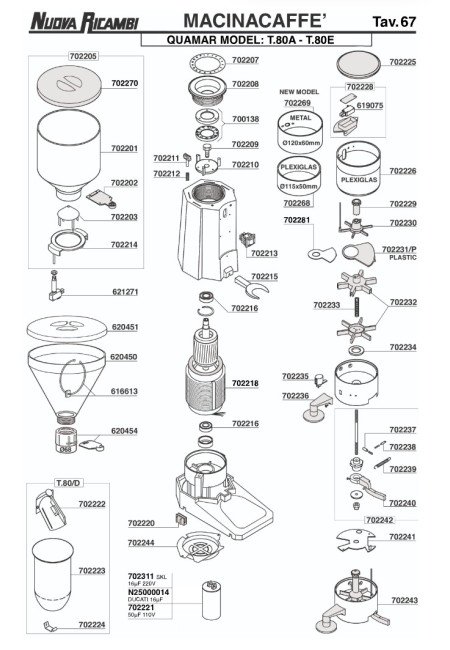

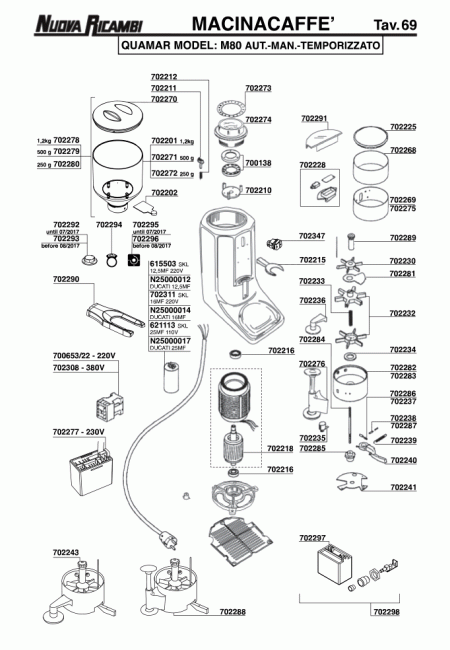

Схеми кавомолок QUAMAR допомагають перейти від загального симптому до конкретного вузла й запчастини. Для професійної кавомолки важливо розрізняти не лише модель, а й виконання механізму помелу, тип дозування, бункер, двигун, органи керування та кріплення. Зовнішньо схожі компоненти можуть мати інші посадкові розміри або електричні параметри, тому підбір «на око» часто створює зайві повернення та повторний ремонт. Цей розділ орієнтований на роботу зі схемами QUAMAR, а інші виробники зібрані в каталозі схеми кавомолок.

Починайте з моделі, а не з назви запчастини

Перед пошуком варто зафіксувати повне позначення кавомолки зі шильдика та зіставити його з відповідною технічною документацією. Після цього на схемі знаходять потрібний вузол, номер позиції та код. Якщо ремонт стосується механізму помелу, корисно окремо перевірити діаметр і тип жорен, конструкцію тримача, напрям різьби регулювального кільця та спосіб фіксації. Для електричної частини важливими стають напруга, потужність, роз'єми й виконання вимикачів. Така послідовність набагато надійніша, ніж пошук за однією фотографією.

Жорна: ресурсний вузол, де геометрія має вирішальне значення

Зношені жорна можуть проявлятися повільнішим помелом, нагріванням кави, збільшенням кількості грудок або необхідністю сильніше зміщувати регулювання для звичного результату. Але перед заміною потрібно переконатися, що причина не у забрудненні камери, неправильному складанні чи люфті тримача. По схемі QUAMAR можна зрозуміти, які кріпильні деталі та елементи механізму знаходяться поруч із жорнами. Для окремого підбору ріжучої пари є категорія жорна та ножі для кавомолок.

Після встановлення нових жорен недостатньо просто повернути старе положення регулятора. Механізм потрібно зібрати без перекосу, знайти робочу точку, перевірити плавність регулювання та заново виставити помел під фактичну каву й рецептуру. Якщо кавомолка має ступінчасте або безступінчасте регулювання, схема допомагає побачити пружини, фіксатори, різьбові пари й опори, які впливають на стабільність. Суміжні компоненти такого вузла зібрані в категорії механізми регулювання помелу.

Бункер, заслінка та подача зерна

Проблеми подачі зерна часто сприймають як несправність жорен, хоча причина може бути в бункері, заслінці, адаптері або забрудненій горловині. На схемі варто перевірити, як бункер фіксується до корпусу, чи є окрема заслінка, ущільнення або проміжний адаптер. Якщо змінюється лише бункер, важливі діаметр посадки, форма фіксації та сумісність із кришкою. Відповідні товарні групи можна переглянути в розділі бункери для кави, не підміняючи цим перевірку конкретної позиції на схемі QUAMAR.

Дозатор і канал меленої кави

У моделях із механічним або автоматичним дозуванням окремої уваги потребують зірочки, важелі, пружини, лічильники, корпуси та елементи вивантаження. Нерівномірна доза може бути пов'язана не тільки з електронікою, а й із налипанням кави, зносом механіки або некоректним ходом важеля. По схемі зручно простежити весь вузол і не пропустити дрібну пружину чи фіксатор під час розбирання. Для таких деталей корисний розділ дозатори та їх компоненти.

Двигун, конденсатор і електроніка кавомолки

Якщо двигун не запускається, зупиняється під навантаженням або працює нестабільно, діагностику краще вести по електричному ланцюгу. Причина може бути в живленні, вимикачі, пусковому конденсаторі, захисті, платі керування або самому моторі. Візуальна схожість двигунів не гарантує однакової посадки чи характеристик, тому необхідно звіряти маркування, напругу, потужність і механічне виконання. Суміжні позиції представлені в категорії електроніка та двигуни.

Що перевірити після складання QUAMAR

Після ремонту кавомолка повинна пройти не один короткий запуск, а повний функціональний тест. Перевірте, чи немає стороннього тертя, чи стабільно подається зерно, чи працює регулювання, чи не нагрівається двигун ненормально швидко. Далі варто змолоти кілька порцій, оцінити повторюваність дози й переконатися, що канал виходу не забивається. Якщо втручання стосувалося дозатора або електроніки, перевіряють усі пов'язані режими. Запис коду встановленої деталі та положення регулювання спрощує наступне обслуговування і допомагає відстежити причину повторної несправності.

Перед розбиранням механізму регулювання варто зафіксувати поточне положення кільця або шкали. Це не замінює нове налаштування після ремонту, але дає орієнтир і допомагає зрозуміти, наскільки далеко механізм був зміщений через знос жорен. Якщо регулятор майже вичерпав робочий діапазон, причина може бути не лише в ріжучій парі, а й у забрудненій різьбі, пружинах або опорних елементах. Схема допомагає розібрати цей ланцюг без випадкової втрати дрібних деталей.

Під час очищення камери помелу важливо не переносити старі кавові відкладення на посадкові поверхні нового комплекту. Навіть тонкий шар спресованої кави під тримачем може створити перекіс, який відчуватиметься як нестабільне регулювання. Після складання жорна повинні обертатися без стороннього контакту в робочому діапазоні. Якщо чути металеве тертя, потрібно зупинити двигун і перевірити центрування, а не намагатися «притерти» вузол роботою.

Для моделей з електронним дозуванням після механічного ремонту корисно перевірити не лише секунди на дисплеї, а фактичну масу кількох послідовних порцій. Зміна продуктивності нових жорен може вимагати корекції часу навіть тоді, коли електроніка не ремонтувалася. Серія вимірювань показує повторюваність і дозволяє відрізнити нормальну потребу в переналаштуванні від проблеми подачі зерна, зависання кави в каналі або нестабільної роботи двигуна.

Якщо кавомолка використовується інтенсивно, після ремонту доцільно перевірити її під робочим навантаженням, а не тільки на холостому ходу. Кілька коротких запусків без зерна не покажуть просідання двигуна, перегрів або проблеми з дозатором. Повноцінний тест включає помел декількох порцій, зміну налаштування в межах робочого діапазону та контроль того, що бункер подає зерно без зависань. Так перевіряється не одна запчастина, а відновлена система QUAMAR в цілому.
