VICTORIA ARDUINO

Раздел VICTORIA ARDUINO со схемами кофемашин нужен для точной идентификации узлов, когда фотографии детали или общего названия недостаточно для уверенного подбора. В профессиональной эспрессо-машине насос, клапаны, бойлер, группа, паровой контур, датчики и электроника работают как связанная система, а одна модель может иметь разные исполнения в зависимости от версии. Поэтому практический ремонт начинается с определения конкретной машины и ее ревизии, а уже затем с поиска позиции на деталировке. Схема помогает увидеть деталь в контексте соседних элементов и перейти от симптомов неисправности к конкретному узлу.

Как пользоваться схемами VICTORIA ARDUINO

Сначала стоит зафиксировать точное название модели, количество групп, данные с шильдика и серийный номер, если он доступен. После этого открывают соответствующую деталировку и ищут не отдельную «похожую» деталь, а конструктивную группу, в которой проявляется неисправность. Для перехода между производителями и моделями удобно использовать общий каталог схем кофемашин. Такой порядок особенно важен для оборудования, которое уже ремонтировалось: фактически установленный компонент может отличаться от того, что ожидается только по названию модели.

На взрыв-схеме полезно смотреть не только на номер позиции, но и на способ соединения с соседними деталями. Клапан может работать вместе с катушкой, фитингами и уплотнениями, а узел группы — с жиклерами, рассекателем, прокладками и крепежом. Если документация разделена на несколько листов, нужно проследить всю цепочку до места подключения. Это снижает риск перепутать детали одинакового назначения, которые имеют другую резьбу, длину, форму посадки или электрические параметры.

Гидравлика, нагрев и варочная группа

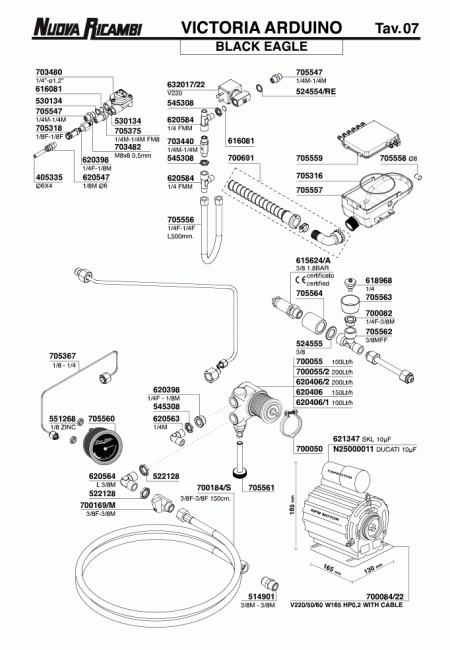

Когда проблема связана с подачей воды, давлением или протечкой, схема позволяет разложить гидравлический тракт на отдельные участки: забор воды, насос, клапаны, бойлер, теплообменные элементы и группу. Важно проверять направление потока и взаимосвязь деталей, а не менять компонент только из-за внешнего симптома. Для сравнения конструктивных решений в других профессиональных машинах можно посмотреть схемы NUOVA SIMONELLI или RANCILIO, если сервис одновременно работает с разными брендами.

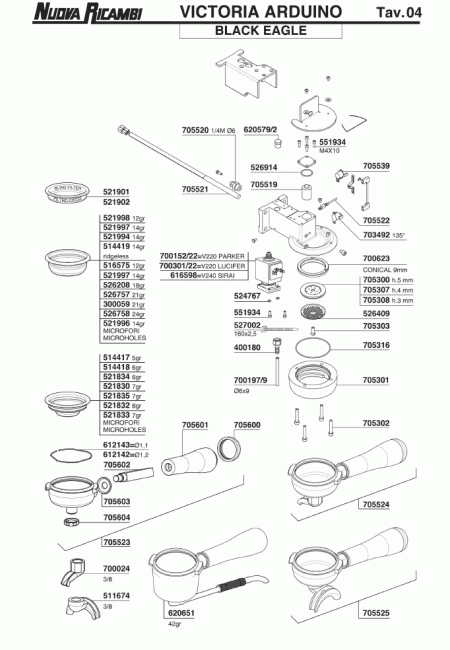

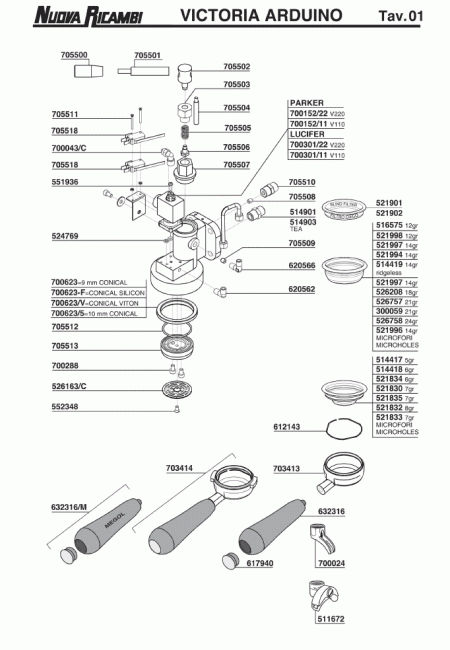

В зоне варочной группы деталировка особенно полезна при поиске прокладок, душей, жиклеров, крепежа и элементов подачи воды. Одна неисправность может иметь несколько причин: протечка по краю группы не всегда означает только изношенную прокладку, а нестабильная экстракция не всегда начинается с помпы. Схема помогает определить последовательность деталей и понять, какие элементы нужно осматривать вместе. После разборки стоит сохранять порядок шайб, уплотнений и дистанционных элементов, потому что неправильная сборка может создать новую неисправность даже при исправных запчастях.

Электрика и управление: что проверить до заказа

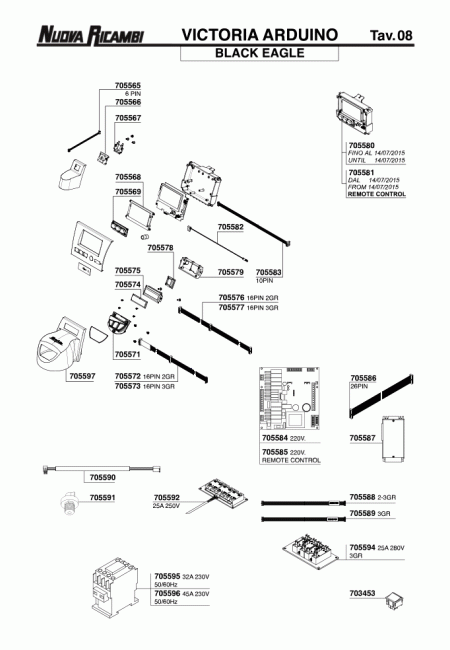

Электрические компоненты подбирают не только по форме корпуса. Для катушек, нагревателей, переключателей, датчиков и силовых элементов важны способ подключения, рабочие параметры, количество контактов и место в схеме. Перед демонтажем полезно сфотографировать проводку и маркировку, а измерение сопротивления или прозвонку выполнять только на обесточенном оборудовании. Сама схема показывает логическую связь между элементами, но не отменяет проверку фактической комплектации. Для сервисной навигации по другой современной профессиональной платформе можно также открыть LA SPAZIALE.

Если компонент не срабатывает, причина может быть не в нем самом. Например, клапан не откроется без управляющего сигнала, а нагреватель не будет работать, если цепь защиты или управления его не включает. Поэтому до заказа полезно проверить питание, контакты, состояние разъемов и соседние датчики. В сложных случаях схема нужна именно для того, чтобы не путать следствие с причиной: протечка может повредить электрический узел, а нестабильный уровень воды — влиять на нагрев и работу парового контура.

Модель и ревизия важнее внешнего сходства

Самая частая ошибка при подборе — ориентироваться только на фотографию. Два клапана, нагревателя, фитинга или датчика могут выглядеть почти одинаково, но иметь разные размеры, резьбу, напряжение, мощность или расположение контактов. После нахождения позиции на схеме нужно сверить код и все доступные характеристики конкретной детали. Если код на старом компоненте не читается, помогают точные измерения и фото с нескольких ракурсов. Для еще одной профессиональной конструкции со своими ревизиями можно использовать раздел схем CONTI.

Особенно внимательно следует работать с машинами, которые выпускались долго или имели несколько исполнений. Внутри одного модельного названия производитель мог изменить крепеж, электронику, гидравлический узел или способ подключения. Поэтому схема — это карта, а не абсолютная замена осмотру конкретной кофемашины. Перед заказом стоит сопоставить данные документации с реально установленной деталью, ее размерами, маркировкой и соседними элементами. Такой подход особенно полезен после неофициальных ремонтов, где предыдущая замена могла изменить конфигурацию узла.

Как организовать ремонт по схеме без лишних замен

Практический сервисный сценарий выглядит так: сначала фиксируют симптом, затем локализуют систему, находят нужный узел на схеме, проверяют соседние элементы и только после этого определяют запчасть для замены. После монтажа нужно вернуть весь крепеж, трубки и проводку в штатное положение, проверить герметичность и выполнить функциональный тест. Если ремонт касается гидравлики, стоит контролировать появление течи после прогрева; если электрики — стабильность работы под нагрузкой. Такая последовательность помогает использовать схемы VICTORIA ARDUINO как реальный инструмент диагностики, а не просто каталог изображений.

Для сервиса полезно сохранять собственную историю конкретной машины: дату ремонта, номер схемы, найденную позицию, код установленной детали и фото узла после сборки. Если оборудование вернется с другой неисправностью через несколько месяцев, такая карточка заметно быстрее покажет, какая ревизия фактически стоит в машине. Особенно это ценно для парка из нескольких VICTORIA ARDUINO, где внешне одинаковые модели могли обслуживаться в разное время и иметь разные замены. Документирование не заменяет диагностику, но убирает повторный поиск уже известной информации.
