ROYAL

Схеми кавомашин ROYAL потрібні тоді, коли назви вузла недостатньо для точного підбору запчастини. У професійному обладнанні одна й та сама функція може реалізовуватися різними деталями залежно від моделі, версії та року випуску, тому зовнішня схожість не є надійним підтвердженням сумісності. Найбезпечніший маршрут починається з визначення конкретної машини, переходу до відповідної специфікації та звірки позиції на схемі. У розділі схем кавомашин зручно переходити між виробниками, якщо сервіс обслуговує різне обладнання.

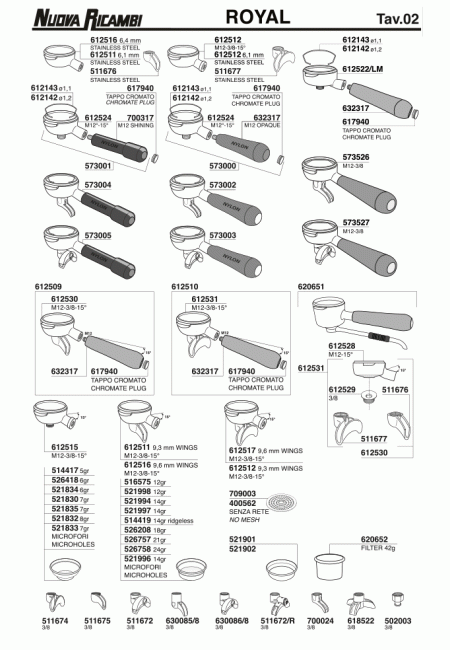

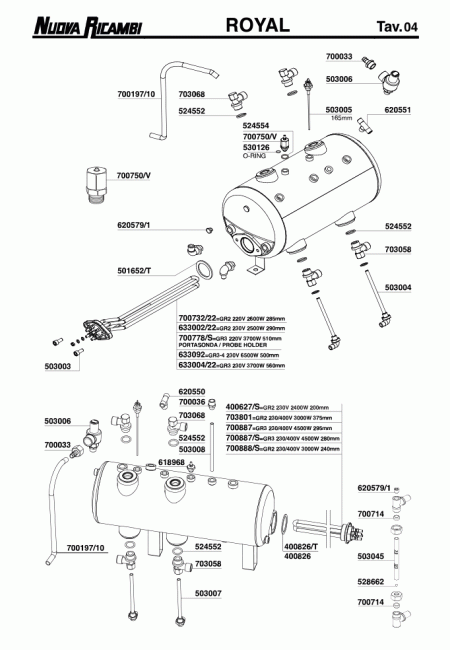

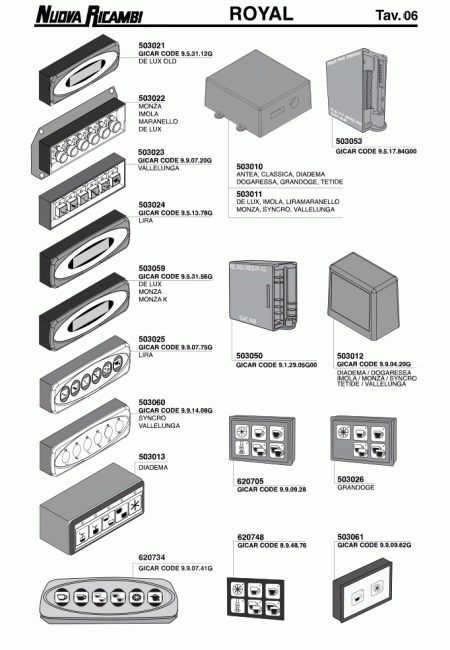

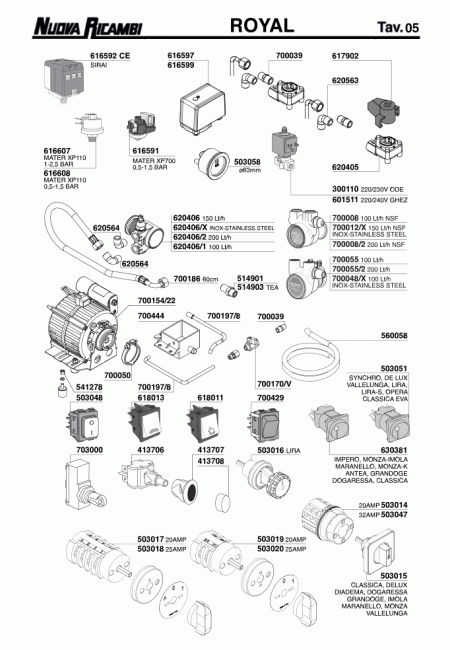

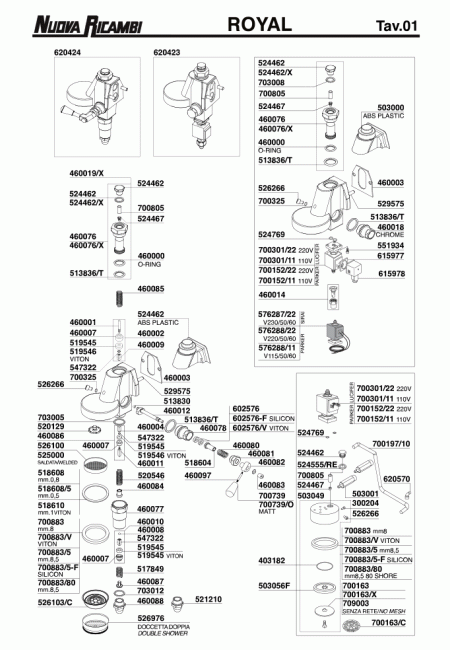

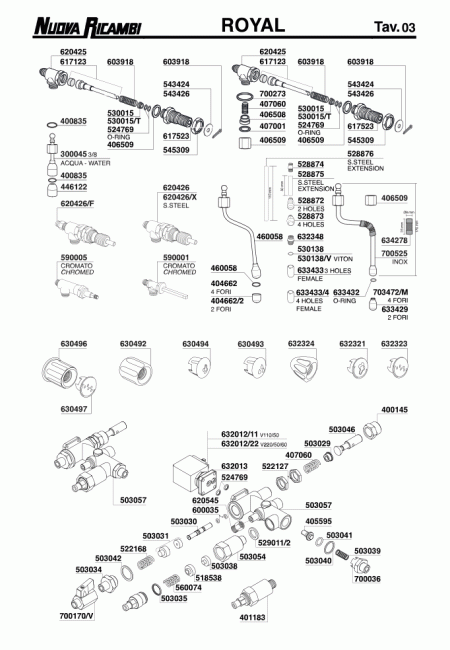

Як читати схему ROYAL перед пошуком деталі

Вибір запчастини варто починати не з фотографії товару, а зі структури самої схеми. Спочатку знайдіть вузол, до якого належить несправність: гідравлічний тракт, бойлер, група, парова система, подача води, електрична частина або корпусні елементи. Далі визначте номер позиції та код, якщо він вказаний у специфікації. Корисно одразу записати модель кавомашини, серійні дані з шильдика і позначення старої деталі. Такий набір інформації значно зменшує ризик замовити компонент, який схожий візуально, але має інше різьблення, напругу, посадку чи конфігурацію контактів.

Якщо у документації є кілька схожих схем, не варто автоматично брати першу з відповідною назвою. Порівняйте форму вузла, розташування приєднань і сусідні деталі з тим, що реально встановлено у машині. Іноді саме оточення компонента підказує, що перед вами інша ревізія. Корисно також перевірити, чи не змінювався код деталі під час попереднього ремонту. Старий артикул може залишатися у сервісних записах, тоді як на заміненому вузлі вже стоїть інше маркування, тому рішення краще підтверджувати кількома незалежними ознаками.

Чому важливо враховувати версію кавомашини

У межах одного модельного сімейства виробник може змінювати окремі компоненти без повної зміни назви машини. Відрізнятися можуть клапани, нагрівальні елементи, датчики, плати, помпи, фітинги або кріплення. Тому схема має працювати разом із даними конкретного апарата, а не замість них. Якщо є сумнів, порівнюйте одразу кілька ознак: код деталі, розміри, тип підключення, кількість контактів, маркування на корпусі та місце встановлення. Аналогічний принцип корисний і під час роботи зі схемами RANCILIO або VIBIEMME, де точна прив'язка до модифікації також критична.

Від симптома до вузла: логіка сервісної діагностики

Схема допомагає швидше перейти від симптома до конкретної ділянки машини, але не замінює діагностику. Якщо кавомашина не набирає воду, причиною може бути не тільки помпа, а й клапан, датчик рівня, засмічення або керування. Якщо немає нагріву, перевіряють не лише ТЕН, а й термозахист, пресостат чи датчик, силову частину та проводку. Нестабільний тиск також не означає автоматичну заміну одного вузла. Правильна послідовність така: зафіксувати симптом, локалізувати систему, виконати вимірювання, знайти деталь на схемі і лише після цього переходити до підбору запчастини.

Під час розбирання корисно документувати послідовність дій. Фото роз'ємів, трубок і кріплень до демонтажу допомагають не переплутати підключення під час складання, особливо якщо поруч розташовано кілька однотипних елементів. Для електричної частини варто промаркувати проводи, а для гідравліки - зафіксувати напрям і порядок з'єднань. Такий підхід не лише зменшує ризик помилки, а й дає додатковий матеріал для звірки зі схемою, якщо під час ремонту виявиться, що фактична конфігурація відрізняється від очікуваної.

Які параметри звіряти перед замовленням

Для механічних деталей важливі діаметр, довжина, форма посадки, різьблення, ущільнювальні поверхні та спосіб кріплення. Для електричних компонентів додаються напруга, потужність, тип контактів, схема підключення і допустимі режими роботи. Для клапанів та гідравліки потрібно враховувати напрям потоку, діаметри приєднань і конструкцію ущільнень. Якщо код старої деталі читається, він має бути головним орієнтиром, але його все одно корисно звірити зі схемою. За таким самим принципом можна працювати з технічними каталогами CIMBALI та BEZZERA.

Аналог або взаємозамінна деталь потребує такої самої перевірки, як і компонент з оригінальним кодом. Недостатньо, щоб збігалися лише різьблення або напруга. Потрібно оцінити робочі параметри, габарити, матеріал у зоні контакту з водою чи парою, спосіб фіксації та простір навколо вузла. Особливо уважно слід ставитися до нагрівальних і захисних компонентів: неправильна характеристика може змінити режим роботи всієї системи. Якщо немає повного підтвердження сумісності, краще не робити висновок за одним фото.

Що підготувати, якщо код деталі не читається

Стерте маркування не означає, що запчастину доведеться підбирати навмання. Зробіть фото вузла до демонтажу, загальний кадр місця встановлення та кілька крупних планів з різних боків. Виміряйте ключові розміри, порахуйте контакти або штуцери, зафіксуйте колір і розташування проводів, якщо це електричний компонент. Для різьбових деталей важливі зовнішній або внутрішній діаметр і крок різьби. Окремо запишіть модель та серійний номер кавомашини. Чим повніше цей набір, тим легше зіставити старий вузол з позицією у специфікації і відсікти невідповідні варіанти.

Перед вимірюванням деталь бажано очистити настільки, щоб відкладення або бруд не спотворювали розміри та не приховували маркування. Водночас не слід агресивно шліфувати поверхню, де можуть залишатися ледь помітні цифри чи логотип. Для електричних компонентів корисно сфотографувати не тільки корпус, а й схему клем та підпис кожного контакту. Для ущільнень важливо оцінити не лише зовнішній діаметр, а й профіль перерізу та посадочну канавку. Саме такі дрібні деталі часто відрізняють сумісний компонент від майже однакового.

Контроль після ремонту і заміни компонента

Після встановлення нової деталі ремонт не варто вважати завершеним до перевірки всієї системи, у якій вона працює. Після робіт з гідравлікою оглядають з'єднання на протікання, перевіряють заповнення бойлера та стабільність тиску. Після заміни електричного вузла контролюють правильність підключення, відсутність перегріву і нормальне проходження робочого циклу. Якщо ремонтували групу або паровий тракт, корисно виконати кілька послідовних циклів під навантаженням. Збережіть код встановленої запчастини у сервісній історії: наступна діагностика буде швидшою, а повторний підбір стане значно точнішим.
