ROYAL

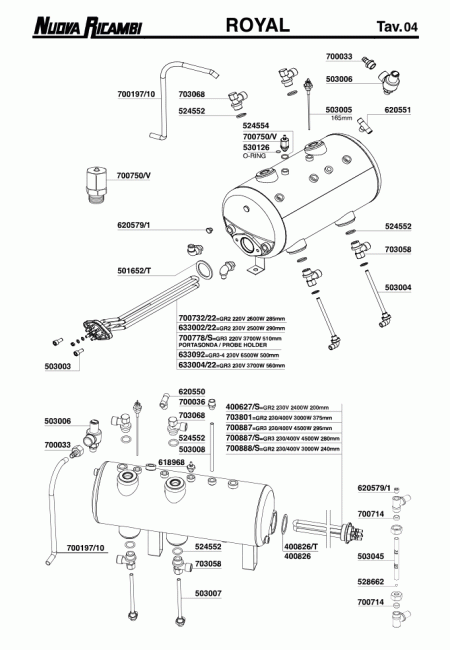

Схемы кофемашин ROYAL особенно полезны, когда одного названия узла недостаточно для точного подбора запчасти. В профессиональном оборудовании одинаковую функцию могут выполнять разные компоненты в зависимости от модели, версии и периода выпуска, поэтому внешнее сходство детали не подтверждает совместимость. Надежный поиск начинается с идентификации конкретной машины, выбора подходящей спецификации и сверки позиции на чертеже. В разделе схем кофемашин удобно переходить между производителями, если в сервисе одновременно обслуживается оборудование нескольких марок.

Как работать со схемой ROYAL перед подбором детали

Начинать лучше не с фотографии товара, а со структуры технической схемы. Определите, к какому узлу относится неисправность: гидравлическому тракту, бойлеру, заварочной группе, паровой системе, подаче воды, электрике или корпусным элементам. Затем найдите номер позиции и артикул, если он приведен в спецификации. Одновременно запишите модель кофемашины, данные шильдика и маркировку старого компонента. Такой набор информации помогает исключить детали, которые выглядят почти одинаково, но отличаются резьбой, напряжением, посадочными размерами, количеством контактов или способом подключения.

Если в документации есть несколько похожих вариантов, не стоит автоматически выбирать первый с подходящим названием модели. Сравните форму узла, расположение подключений и соседние элементы с тем, что фактически установлено в машине. Иногда именно окружение детали показывает, что перед вами другая ревизия. Полезно учитывать и историю предыдущего ремонта: старый код мог сохраниться в документах, тогда как на аппарате уже стоит замененный компонент с новой маркировкой. Надежнее подтверждать выбор сразу несколькими признаками, а не одним артикулом или фотографией.

Почему версия и модификация машины имеют значение

Даже внутри одной серии конструкция кофемашины может меняться. Производитель способен заменить клапан, нагреватель, датчик, насос, плату, фитинг или отдельные крепления, не меняя основное коммерческое название модели. Поэтому схему нужно использовать вместе с данными конкретного аппарата. При сомнении сравнивайте сразу несколько признаков: код, размеры, тип соединения, количество контактов, маркировку корпуса и место установки. Такой же подход полезен при работе с каталогами RANCILIO и VIBIEMME, где точное соответствие модификации также важнее визуального сходства.

От симптома к нужному узлу

Схема ускоряет диагностику, но не должна превращаться в повод менять первую деталь, связанную с симптомом. Если машина не набирает воду, причина может находиться в насосе, клапане, датчике уровня, засорении или цепи управления. При отсутствии нагрева проверяют не только ТЭН, но и термозащиту, прессостат либо датчик температуры, силовую часть и проводку. Нестабильное давление тоже требует проверки системы целиком. Практичная последовательность выглядит так: описать неисправность, определить функциональный участок, выполнить измерения, найти компонент на схеме и только после этого выбирать замену.

Разборку полезно фиксировать фотографиями и короткими заметками. Снимок разъемов, трубок и креплений до демонтажа помогает правильно собрать машину, особенно когда рядом находятся несколько похожих соединений. Провода можно маркировать, а для гидравлических линий записывать направление и порядок подключения. Эта информация полезна не только при сборке: если реальная конфигурация неожиданно отличается от схемы, фотографии дают возможность спокойно сравнить детали и понять, была ли машина ранее модифицирована или отремонтирована с заменой отдельных компонентов.

Какие характеристики сверять перед заказом

У механических деталей сравнивают диаметр, длину, посадку, резьбу, уплотнительные поверхности и крепление. У электрических компонентов дополнительно важны напряжение, мощность, тип контактов, схема подключения и рабочий режим. Для клапанов и гидравлических элементов проверяют направление потока, размеры соединений и конструкцию уплотнений. Если маркировка старой детали читается, ее код становится главным ориентиром, однако его желательно подтвердить по спецификации. По аналогичной логике удобно пользоваться техническими разделами CIMBALI и BEZZERA.

При выборе аналога проверка должна быть не менее строгой, чем при подборе детали по исходному артикулу. Совпадение резьбы, напряжения или внешнего диаметра не гарантирует полноценную замену. Нужно учитывать рабочие характеристики, материал, способ крепления, доступное пространство и условия контакта с горячей водой или паром. Особого внимания требуют нагревательные и защитные элементы: неправильный параметр способен изменить режим работы всей системы. Если совместимость подтверждается только внешним сходством, такой вариант лучше считать неподтвержденным до дополнительной проверки.

Что делать, когда маркировка старой детали стерта

Даже без читаемого артикула можно собрать достаточно данных для нормального подбора. До демонтажа сфотографируйте узел целиком, его положение в машине и подключения, затем сделайте несколько крупных кадров детали с разных сторон. Измерьте основные размеры, посчитайте контакты или штуцеры, запишите расположение проводов. Для резьбовых элементов важны диаметр и шаг резьбы, для катушек и нагревателей - электрическая маркировка, если сохранилась хотя бы частично. Отдельно зафиксируйте модель и серийный номер аппарата. Эти сведения позволяют сопоставить компонент с позицией на схеме и сузить круг вариантов.

Перед измерениями компонент желательно аккуратно очистить от накипи и загрязнений, чтобы они не увеличивали размер и не скрывали остатки маркировки. При этом не нужно зачищать поверхность абразивом там, где могут сохраниться едва заметные цифры. Для электрической детали фотографируйте схему клемм и подписи контактов, для уплотнения - профиль сечения и посадочную канавку, а не только наружный диаметр. Такие мелочи часто оказываются решающими, когда несколько запчастей выглядят почти одинаково, но рассчитаны на разные узлы.

Проверка кофемашины после замены

После монтажа новой запчасти необходимо проверить не только сам компонент, но и работу связанной с ним системы. После вмешательства в гидравлику осматривают соединения на утечки, контролируют наполнение бойлера и стабильность давления. После замены электрического элемента проверяют правильность подключения, отсутствие перегрева и полный рабочий цикл. Если ремонт затрагивал группу или паровой тракт, полезно выполнить несколько повторных циклов под нагрузкой. Код установленной детали стоит записать в сервисную историю машины: при следующем обслуживании это сократит диагностику и позволит быстрее подтвердить совместимость повторной замены.
