RANCILIO

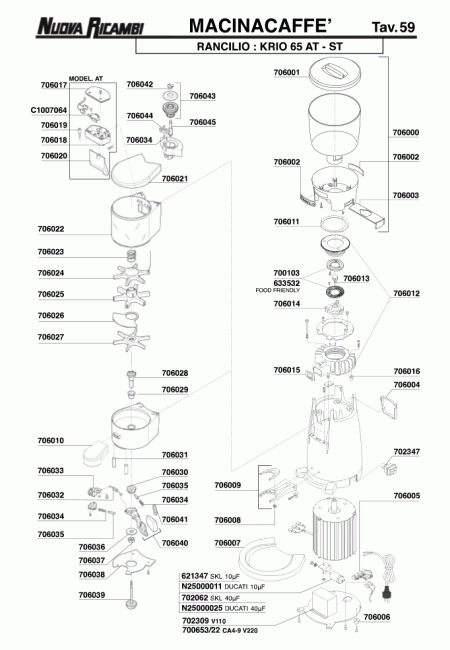

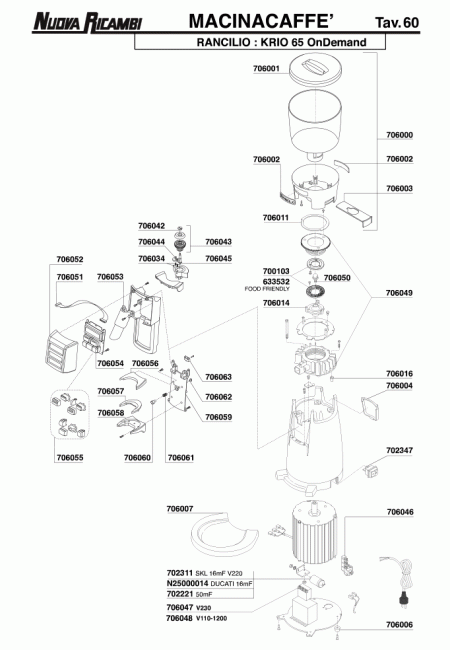

Схемы кофемолок RANCILIO помогают рассматривать оборудование не как набор отдельных деталей, а как систему: бункер подает зерно, регулировочный механизм задает расстояние между жерновами, двигатель создает вращение, а дозирующие и электронные узлы управляют рабочим циклом. При ремонте недостаточно видеть только внешний вид запчасти. Нужно определить модель, ревизию, место компонента на схеме и проверить его код. Такой подход особенно важен для кофемолок, где даже небольшая разница в геометрии механики влияет на сборку и последующую настройку помола.

От модели кофемолки к конкретной позиции

Первый шаг — найти точную модель и, по возможности, данные с шильдика. Затем на соответствующей схеме стоит определить не просто нужную деталь, а весь узел, в котором она работает. Для RANCILIO это может быть механизм регулировки, камера помола, привод, бункер, дозатор, вилка под холдер, корпус или панель управления. Общий раздел схем кофемолок удобен для навигации между брендами, если в сервисе одновременно находится несколько типов оборудования.

Когда позиция найдена, необходимо сопоставить артикул со старой деталью. Стоит обратить внимание на диаметр, посадку, направление резьбы, количество креплений, форму разъема и маркировку. Если кофемолка уже ремонтировалась, фактически установленный компонент может отличаться от первоначальной комплектации. В таком случае схема показывает исходную логику узла, а реальная деталь помогает понять, какие изменения были внесены ранее и нужно ли их повторять при текущем ремонте.

Жернова, держатели и механизм регулировки помола

Самая чувствительная к точности подбора часть кофемолки — узел помола. Жернова должны соответствовать не только по диаметру, но и по посадочным отверстиям, направлению резания, толщине и геометрии крепления. В каталоге отдельно собраны жернова и ножи для кофемолок, однако перед выбором нужно определить, какой комплект предусмотрен конкретной схемой RANCILIO. Визуально похожие диски могут иметь другую посадку или работать с иным держателем.

После замены жерновов важно проверить не только режущие поверхности, но и состояние резьбы регулировочного кольца, опор, пружин и держателей. Люфт в этих деталях способен менять зазор под нагрузкой и делать помол нестабильным даже с новым комплектом. Перед окончательной настройкой камера должна быть чистой, а механизм регулировки — двигаться предсказуемо. Нулевую точку и рабочий диапазон устанавливают после сборки, не пытаясь механически восстановить прежнее положение регулятора.

Бункер, дозирование и детали рабочей зоны

Проблемы с подачей зерна часто связаны не с двигателем, а с бункером, заслонкой, переходным элементом или накоплением кофейной пыли. Схема позволяет увидеть, какие детали формируют канал от бункера к жерновам и как они крепятся между собой. Если зерно зависает или подается неравномерно, нужно проверять не одну позицию, а весь путь. Деформированный пластик, трещина, перекос или неправильно установленное уплотнение могут давать симптом, похожий на неисправность механизма помола.

В дозирующей зоне важны рычаги, микровыключатели, кнопки, вилки и элементы, определяющие момент запуска или количество выданного кофе. Конкретная конструкция зависит от модели и исполнения, поэтому универсальной схемы ремонта здесь нет. Если нужно сравнить готовое оборудование или понять различия конструкций, можно перейти в раздел кофемолок. Для запчастей главным ориентиром все равно остается точная позиция в техническом чертеже.

Двигатель, электрика и управление

Когда кофемолка не запускается, работает рывками или останавливается под нагрузкой, не стоит автоматически заказывать мотор. Причиной могут быть выключатель, пусковой компонент, защита, проводка, плата или механическая блокировка жерновов. Схема помогает отделить силовую часть от управляющей и понять последовательность проверки. Во время диагностики сначала оценивают механику безопасным способом, затем контакты и соединения, и только после этого делают вывод о состоянии дорогих узлов.

Для электрических деталей критично сверять напряжение, мощность, тип подключения и количество контактов. Внешняя форма сама по себе ничего не гарантирует. Если на старом компоненте сохранилась маркировка, ее стоит зафиксировать до демонтажа. Полезно также сфотографировать расположение проводов. Любые измерения сопротивления или прозвонку выполняют на полностью отключенном оборудовании; работы с напряжением в профессиональной технике должны проводиться квалифицированным специалистом.

Как избежать ошибки из-за ревизии или похожей детали

В кофемолках одного бренда могут повторяться похожие узлы, но это не означает полной взаимозаменяемости. Другая толщина шайбы, высота держателя, форма крепления или длина вала меняют работу всей механики. Поэтому при заказе полезно иметь сразу три источника: схему, маркировку старой детали и ее фактические размеры. Если один из этих элементов противоречит другим, лучше остановиться и повторно проверить модель и ревизию, а не подгонять новую запчасть во время сборки.

Для сравнения технической логики разных профессиональных кофемолок в каталоге есть отдельные страницы, в том числе QUAMAR и OBEL. Такие переходы полезны сервисному мастеру, но не должны использоваться для подмены кода: деталь другого бренда подходит только тогда, когда ее параметры и посадка подтверждены. Название производителя или внешнее сходство не являются достаточным основанием для установки.

Проверка и калибровка после ремонта

После сборки кофемолку нужно проверять без спешки. Сначала убеждаются, что жернова не касаются друг друга в рабочей зоне, крепеж затянут, посторонние предметы отсутствуют, а регулятор движется без заеданий. Затем выполняют короткий тест и только после этого переходят к настройке помола на зерне. Если менялись жернова, держатель или регулировочная механика, старые отметки положения нельзя считать готовой настройкой: рабочий зазор формируется заново.

После ремонта стоит записать код установленной детали, дату работы и базовую настройку, с которой начиналась калибровка. Такая сервисная история помогает быстрее находить причину при следующем обращении и понимать, как менялся узел со временем. Для RANCILIO схема в этом процессе выполняет роль технической карты: она связывает отдельные запчасти с механизмом и позволяет ремонтировать кофемолку последовательно, а не методом случайной замены компонентов.
