COFFEE QUEEN

COFFEE QUEEN — категория для работы со схемами, деталировками и запчастями кофейного оборудования этого бренда. Когда требуется восстановить профессиональную кофеварку, бойлерный аппарат, заварочный модуль или другой узел, одного названия детали часто недостаточно: одна и та же функция может быть реализована разными компонентами в зависимости от серии и ревизии. Надёжный путь — сначала определить точную модель, найти нужный узел на exploded view или в spare-parts list, а затем сверить позицию и артикул. Такой подход снижает риск заказать внешне похожую, но конструктивно неподходящую деталь.

Как пользоваться схемами COFFEE QUEEN

Начинать лучше не с визуального поиска похожей запчасти, а с идентификации самой машины. На шильдике или сервисной наклейке обычно важны название модели, исполнение, серийные данные и электрические параметры. Далее переходят к соответствующему сервисному документу и находят нужную зону: бак, нагрев, кран, смешивающий узел, панель управления, корпус или внутреннюю электрику. Если модель не определена точно, сначала откройте общий раздел схем кофемашин, чтобы работать в правильной ветке каталога.

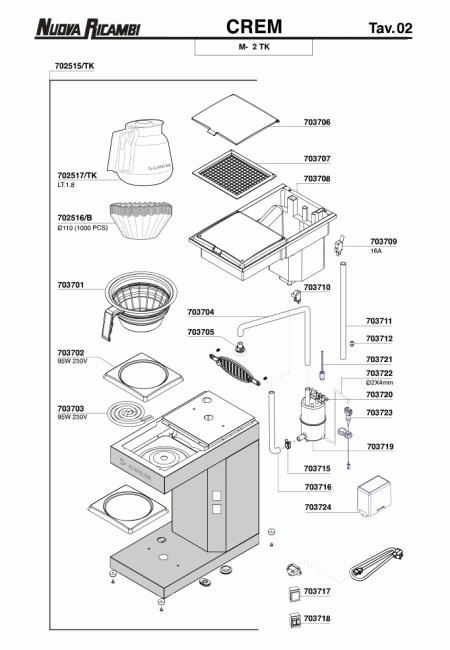

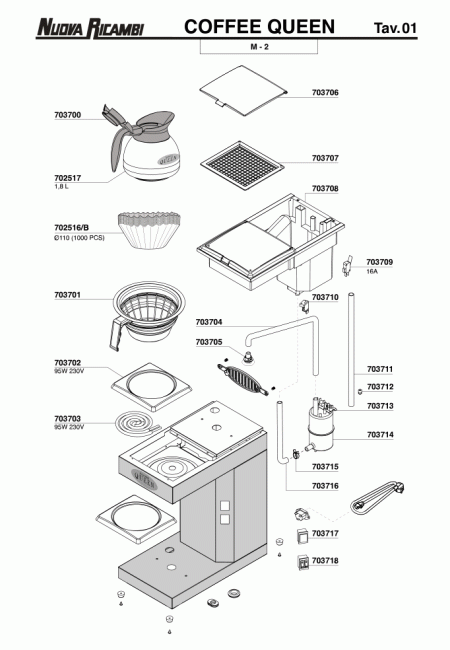

Номер рядом с компонентом на деталировке — прежде всего позиция на конкретной схеме, а не универсальный код запчасти. Артикул нужно брать из списка деталей, соответствующего этой позиции. Связка «модель — схема — позиция — артикул» даёт лучшую основу для подбора. Если сервисная документация содержит несколько страниц для разных частей машины, нельзя переносить номер позиции с одного рисунка на другой без проверки. В профессиональном оборудовании одна и та же цифра может повторяться в разных exploded view и обозначать совершенно разные компоненты.

Что проверить перед заказом детали

Даже найденный артикул желательно сверить с фактической деталью. Для электрических компонентов важны напряжение, мощность, тип контактов и разъёмов; для клапанов и гидравлики — резьба, диаметр, направление потока и уплотнения; для механики — посадочные отверстия, длина, форма крепления и взаимодействие с соседними частями. Если ремонтируется машина другого бренда, не стоит переносить совместимость по внешнему сходству. Для сравнения логики каталогов можно отдельно посмотреть схемы CARIMALI или схемы ELEKTRA, но артикул всегда проверяют по документации именно своей модели.

Особое внимание требуется к деталям, которые могли меняться в пределах одной серии. Это относится к платам, клавиатурам, датчикам, нагревателям, клапанам, помпам, узлам дозирования и корпусным элементам. Ревизия может получить другой разъём или способ крепления, хотя внешне компонент выглядит тем же. Поэтому фотография старой детали полезна как дополнительная проверка, но не заменяет сервисный номер. Если маркировка читается, её желательно сопоставить с позицией на схеме и описанием в spare-parts list.

Какие узлы встречаются в документации

В сервисных материалах COFFEE QUEEN встречаются деталировки корпуса, баков и нагревательных частей, кранов, электрических компонентов, смешивающих систем, панелей управления, дозаторов и других функциональных блоков. Для некоторых моделей документация отдельно показывает machine view, tank view или serving station, поэтому нужная деталь может находиться не на первой странице. Поиск по логике узла обычно быстрее, чем просмотр всех позиций подряд. Если ремонт относится к другой профессиональной конструкции, полезны также страницы FAEMA и RANCILIO, где принцип подбора по схеме похож.

Когда неисправность ещё не локализована, схема помогает понять не только «что купить», но и как устроен узел. Например, вода под машиной не всегда означает трещину бака: источником может быть кран, уплотнение, штуцер или трубка. Отсутствие нагрева не обязательно связано с ТЭНом: причиной может быть термозащита, реле, датчик или питание. Поэтому перед заказом стоит определить причинный компонент, а не менять наиболее заметную или дорогую часть узла наугад.

Как избежать ошибок совместимости

Самая частая ошибка — подбор «по картинке». В кофейном оборудовании многие детали стандартизированы лишь частично: два клапана могут иметь одинаковый корпус, но разные катушки; два нагревателя — одинаковую форму, но другую мощность; два переключателя — одинаковую лицевую часть, но другую контактную схему. Вторая ошибка — ориентироваться только на название модели без года или ревизии. Третья — использовать артикул из случайного списка без проверки, к какому исполнению он относится. Для соседнего класса профессиональных машин можно перейти к EXPOBAR, но каждую деталировку нужно читать отдельно.

Если старый компонент уже снят, не выбрасывайте его до завершения ремонта. Маркировка, длина проводов, геометрия кронштейна, расположение штуцеров и даже направление установки могут подтвердить правильность замены. Для механических и гидравлических деталей полезно сделать фотографии с нескольких сторон и измерить ключевые размеры. Для электрики любые измерения сопротивления и прозвонку выполняют только на полностью обесточенной машине; работа на оборудовании под опасным напряжением требует соответствующей квалификации.

Последовательность подбора COFFEE QUEEN

Практический алгоритм выглядит так: определить модель и исполнение, открыть правильный сервисный документ, найти функциональный узел, определить позицию на exploded view, сверить артикул в списке, а затем сравнить его с маркировкой и конструкцией старой детали. Если нужного номера нет или схема отличается от фактической машины, лучше не угадывать совместимость, а искать документацию именно к своей ревизии. Для навигации по другим брендам профессионального оборудования доступна общая категория кофемашины — схемы и деталировки.

Такой порядок особенно важен для старого оборудования, где машина могла неоднократно ремонтироваться, а отдельные узлы — заменяться предыдущими владельцами или сервисом. Фактически установленная деталь иногда отличается от базовой комплектации, поэтому сервисный каталог и осмотр машины должны дополнять друг друга. В результате схема становится не просто рисунком с номерами, а рабочей картой ремонта: она помогает понять структуру узла, не перепутать соседние компоненты и перейти от симптома неисправности к конкретной запчасти.
