EXPOBAR

Раздел EXPOBAR предназначен для сервисного поиска деталей по схемам и деталировкам кофемашин. Когда неисправность уже локализована или нужно разобраться в конструкции конкретного узла, надежнее начинать не с внешне похожей запчасти, а с точной модели оборудования. Далее следует найти соответствующую схему, определить номер позиции, сверить каталожное обозначение и только после этого сравнивать его с маркировкой и геометрией фактически установленного компонента. Такой порядок особенно полезен для клапанов, нагревательных узлов, помп, фитингов, трубок, элементов группы, уплотнений и электрических деталей, где небольшое конструктивное отличие может иметь значение.

С чего начать поиск запчасти EXPOBAR

Перед открытием деталировки зафиксируйте полное название модели с шильдика и другие доступные идентификационные данные. Не стоит ориентироваться только на внешний вид передней панели: внутри одной серии могут существовать разные исполнения, а после предыдущего ремонта в машине иногда уже установлен компонент другой ревизии. Если сначала нужно сориентироваться в общем каталоге технической документации, откройте раздел схем кофемашин. Он помогает перейти от бренда к конкретной модели и не смешивать документы разных производителей.

Полезно сразу сделать несколько фотографий: шильдик, общий вид машины, место установки детали, разъемы или подключения и маркировку старого компонента. Для гидравлики важны резьба, диаметр, направление потока и тип уплотнения; для электрики — напряжение, мощность, количество контактов и форма разъема; для механики — посадочные отверстия, оси, длина и взаимное расположение элементов. Чем больше таких данных сохранено до демонтажа, тем меньше риск перепутать похожие позиции после разборки.

Как читать взрывную схему и список позиций

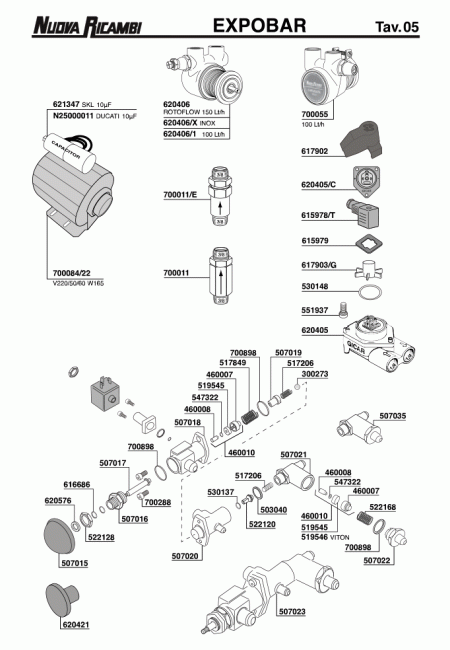

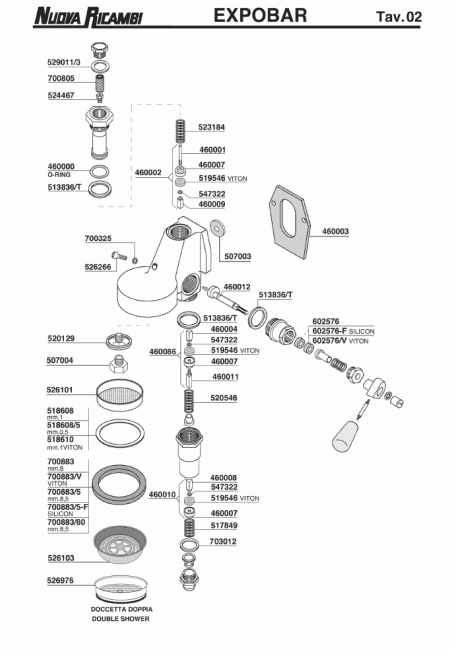

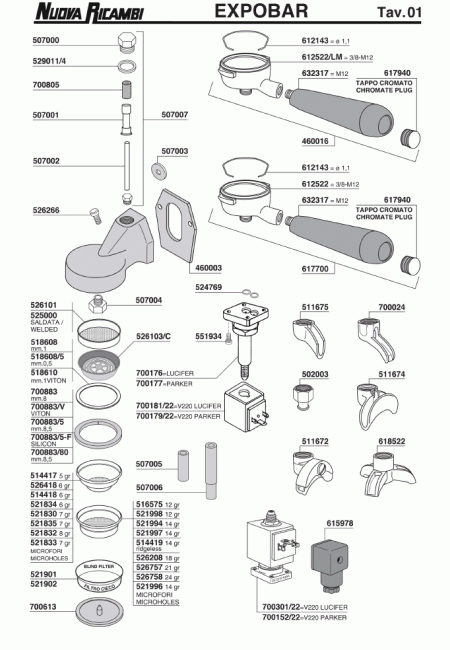

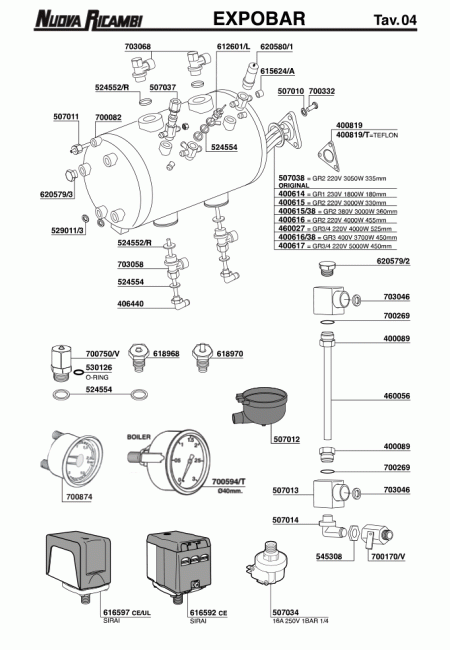

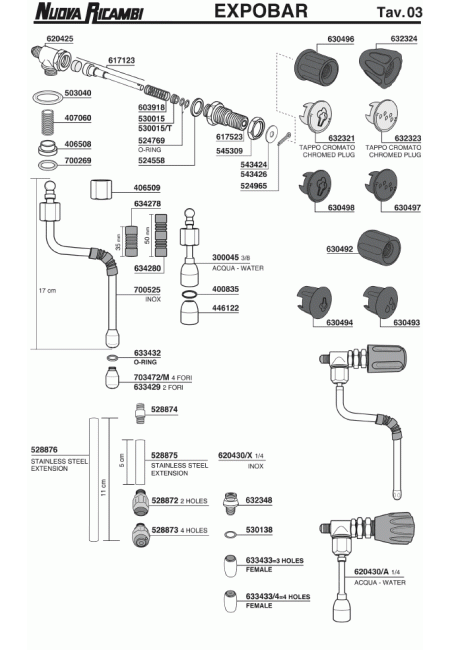

Взрывная схема показывает узел в разложенном виде: корпуса, прокладки, клапаны, пружины, шайбы, крепеж, трубки и другие компоненты размещены так, чтобы было видно их взаимное положение. Каждый номер на чертеже нужно сопоставлять со списком позиций или каталожным кодом. Важно смотреть не только на саму деталь, но и на соседние элементы: иногда причина течи, люфта или нестабильной работы находится в уплотнении, креплении или канале рядом. Поэтому схема полезна не только для заказа, но и для понимания последовательности сборки узла.

Если номер позиции удалось определить, не спешите считать его окончательным подтверждением совместимости. Проверьте, относится ли деталировка именно к вашей модели и ее исполнению, нет ли отдельной редакции документа, а также совпадает ли старая деталь по ключевым параметрам. Для сравнения структуры сервисных каталогов можно отдельно посмотреть страницы FAEMA или CASADIO, но артикулы между брендами нельзя переносить по аналогии без документального подтверждения.

Почему точная модель и ревизия важнее внешнего сходства

Две детали могут выглядеть почти одинаково, но отличаться резьбой, длиной штока, диаметром посадки, рабочим напряжением, расположением контактов или типом уплотнения. Для профессиональной кофемашины даже небольшое несоответствие может затруднить монтаж или изменить работу узла. Поэтому фотография похожей запчасти из каталога — только вспомогательный признак. Основой подбора остаются точная модель, позиция на схеме, каталожный код и параметры демонтированного компонента. Если маркировка стерта, стоит измерить доступные размеры и зафиксировать способ подключения до разборки.

Особое внимание требуется машинам, которые уже ремонтировались раньше. В них могли заменить узел в сборе, установить обновленную версию компонента или изменить часть обвязки. В такой ситуации ранняя деталировка может отличаться от фактической конфигурации. Для сервисной проверки другого профессионального оборудования можно также перейти к RANCILIO, однако наличие внешне похожего клапана, фитинга или помпы само по себе не означает взаимозаменяемость с EXPOBAR.

Какие узлы стоит проверять вместе с основной деталью

Кофемашина работает как система связанных контуров, поэтому симптом не всегда указывает на единственную неисправную запчасть. При течи нужно проверять не только корпус клапана или трубку, но и уплотнения, затяжку соединения, посадочную поверхность и соседние фитинги. При проблемах с нагревом важно отличать неисправность нагревателя от проблемы питания, управления или защиты. При нестабильной подаче воды причина может быть в помпе, клапане, загрязнении, датчике или гидравлическом соединении. Схема помогает пройти эту цепочку последовательно и не менять детали наугад.

Во время разборки удобно группировать крепеж и уплотнения по узлам и фотографировать каждый этап. Если прокладка деформирована, затвердела или имеет следы подтекания, ее состояние нужно учитывать отдельно от основной детали. Для компонентов с накипью или кофейными отложениями очистка иногда требуется еще до окончательной оценки, но при этом нельзя повреждать маркировку. Такой подход упрощает и диагностику, и обратную сборку.

Как сверить деталь перед заказом

Перед подбором составьте короткий набор контрольных данных: модель EXPOBAR с шильдика, название узла, номер позиции на схеме, каталожный код, фотографию старой детали и ее маркировку. Добавьте размеры и тип подключения, если они влияют на совместимость. Для электрического компонента нельзя ориентироваться только на форму корпуса; для гидравлического — только на примерный диаметр; для уплотнения — только на цвет или материал. Если хотя бы один критический параметр не совпадает, совместимость нужно проверить еще раз.

Полезно также выяснить, продается ли нужный элемент отдельно или входит в состав более крупного узла. Деталировка часто показывает эту границу лучше, чем фотография товара. Когда одновременно обслуживаются машины разных производителей, держите их документы раздельно. Например, страница ECM может быть полезна для другого оборудования в сервисе, но не является источником взаимозаменяемости деталей для EXPOBAR.

Контроль после сборки и сервисный подход

После замены детали важно проверить не только сам факт запуска машины, но и работу отремонтированного контура. После вмешательства в гидравлику контролируют герметичность соединений и отсутствие подтеканий; после работ с нагревательным узлом — стабильность нагрева и отсутствие признаков перегрева; после ремонта электрической части — правильность подключений и надежность контактов. Если симптом остался, не стоит последовательно менять соседние детали без диагностики: нужно вернуться к схеме и проверить всю цепь неисправности.

Сервисная схема EXPOBAR наиболее полезна тогда, когда используется вместе с данными конкретной машины и фактическим состоянием узла. Она помогает перейти от предположения к проверенной позиции, сохранить логику сборки и подготовить точные данные для подбора. Если нужна навигация по другому профессиональному оборудованию, отдельно доступна страница DALLA CORTE. Для EXPOBAR основное правило остается неизменным: сначала модель и документация, затем артикул и физическая сверка, и только после этого решение о замене.
